Etiquetas RFID Tipo Cápsula para Rastreamento de Ativos



Etiquetas RFID Tipo Cápsula para Identificação Embutida

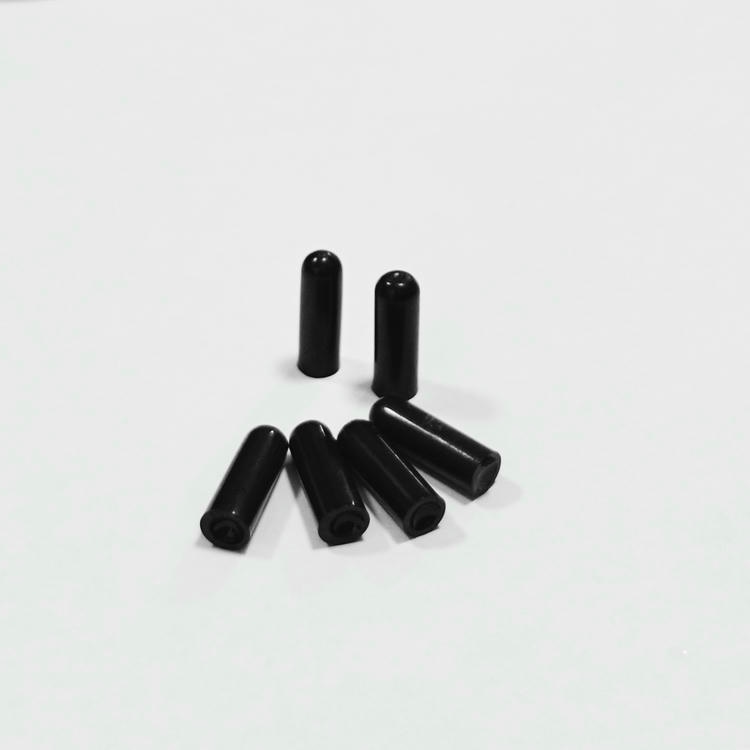

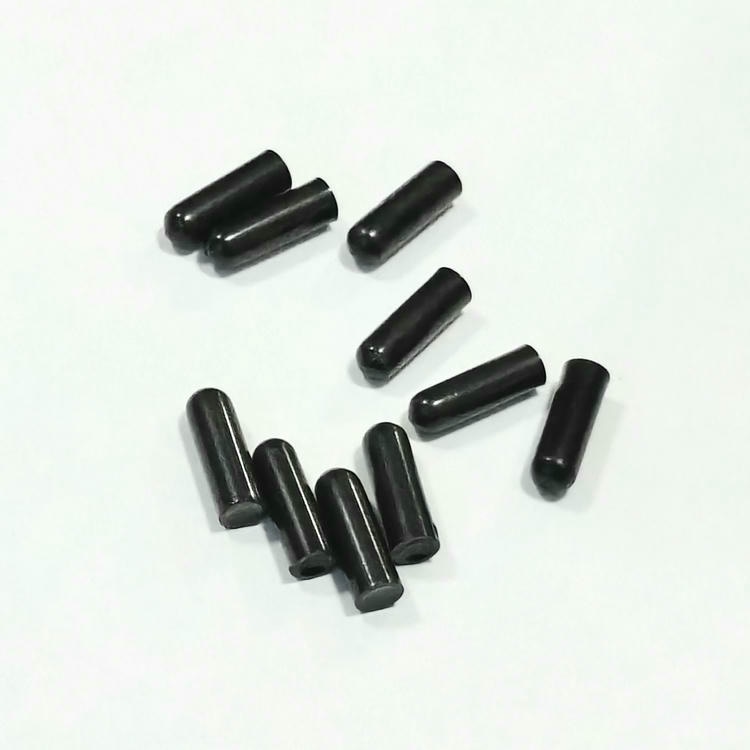

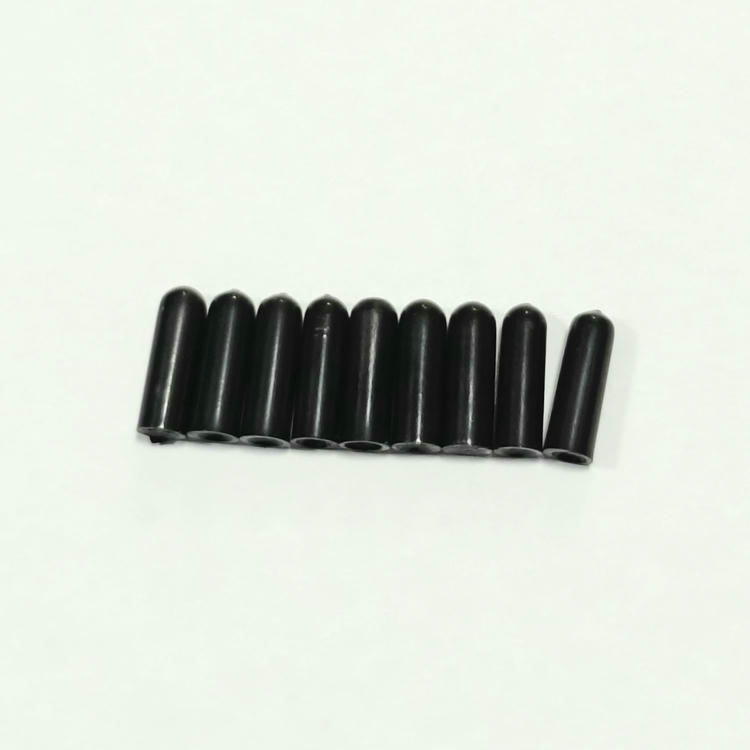

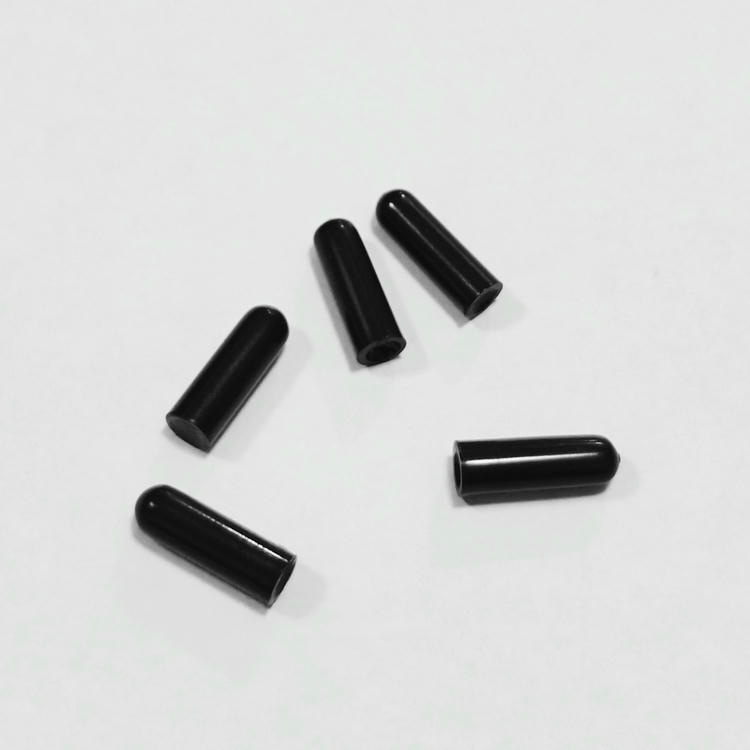

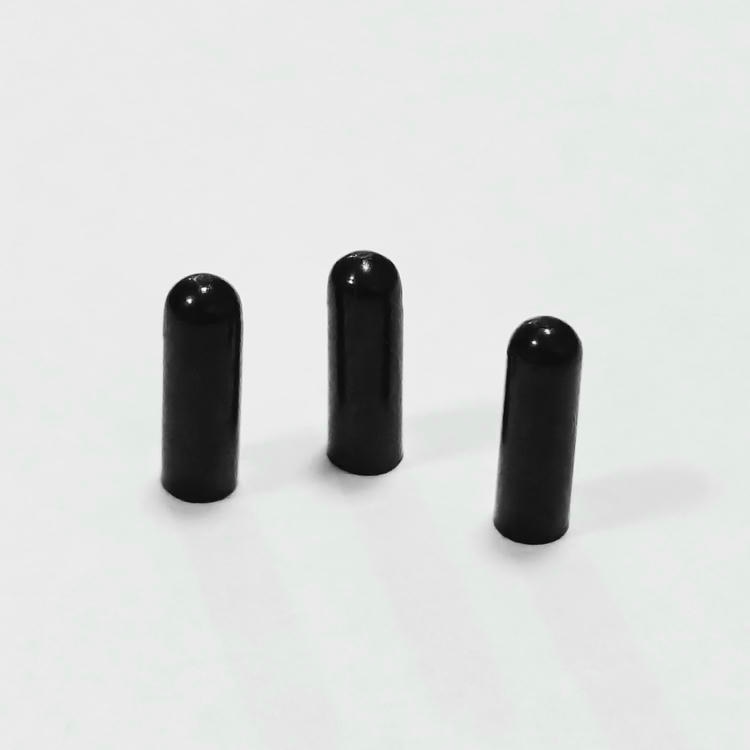

As etiquetas RFID tipo cápsula da SCIVAS são identificadores cilíndricos compactos desenvolvidos para ativos nos quais uma etiqueta adesiva, um cartão ou uma tag rígida de maior dimensão ficaria excessivamente exposta ou ocuparia muito espaço. O modelo SV-009 possui corpo preto em ABS+Epoxy, dimensões de D4.5x15.5mm e peso aproximado de 0.5g. Seu formato permite a inserção discreta em cavidades previamente perfuradas em peças pequenas, moldes, componentes de móveis, carcaças de equipamentos, dispositivos de fixação e outros objetos com área limitada para identificação.

Quando instalada e selada corretamente, a etiqueta passa a fazer parte do próprio ativo, em vez de permanecer exposta sobre a superfície. Essa montagem ajuda a reduzir o risco de remoção, desgaste por atrito, contaminação por óleo e danos acidentais durante as operações diárias. O formato compacto também preserva a aparência externa do produto, tornando-o adequado para aplicações nas quais códigos impressos ou marcações visíveis não são desejáveis.

A principal vantagem desse formato não está apenas nas pequenas dimensões, mas também na manutenção de uma identidade digital estável ao longo de extensos ciclos de utilização. Em oficinas de produção, áreas de manutenção, almoxarifados de ferramentas e sistemas de assistência técnica, componentes pequenos circulam frequentemente entre diferentes departamentos sem espaço suficiente para etiquetas convencionais.

Com uma etiqueta RFID tipo cápsula, cada item pode receber um identificador digital exclusivo, consultado durante o recebimento, a montagem, a calibração, o reparo ou a auditoria de estoque. O modelo é indicado para rastreamento de peças pequenas, identificação de componentes moldados, rastreabilidade na fabricação de móveis e controle discreto de ativos em ambientes nos quais a marcação externa precisa permanecer mínima.

Opções de Frequência e Desempenho de Leitura

Para atender a diferentes infraestruturas de projeto, a SCIVAS disponibiliza opções de chips LF e HF. As frequências típicas incluem 125KHz para sistemas de identificação de baixa frequência e 13.56MHz para aplicações HF compatíveis com ISO14443A ou ISO15693. A distância de leitura indicada é superior a 5cm quando são utilizados leitor, antena e condições de instalação adequados.

Devido às dimensões reduzidas da antena interna, o desempenho final depende diretamente da potência do leitor, do material ao redor da etiqueta, da profundidade de instalação e da proximidade de superfícies metálicas. Em novos projetos, recomenda-se testar amostras no material real do ativo antes da produção em escala, especialmente quando a tag for selada dentro de plástico denso, madeira, resina ou dispositivos revestidos.

Em comparação com Etiquetas RFID externas, o formato tipo cápsula é selecionado quando a proteção e a instalação discreta são mais importantes do que uma longa distância de leitura. Ele não foi desenvolvido para substituir etiquetas UHF maiores utilizadas em paletes ou operações de leitura a distância.

Sua aplicação é mais adequada à confirmação em curta distância, leitura em pontos de controle, prevenção de troca de peças, verificação da identidade de ferramentas e monitoramento de processos em estações fixas. Quando o formato do ativo exige uma instalação semelhante à de um prego, também é possível comparar esta estrutura com uma RFID Nail Tag. Para equipamentos pesados que necessitam de uma estrutura roscada ou semelhante a um fixador, as RFID Bolt Tags podem oferecer uma instalação mecânica mais apropriada.

Estrutura do Material e Método de Instalação

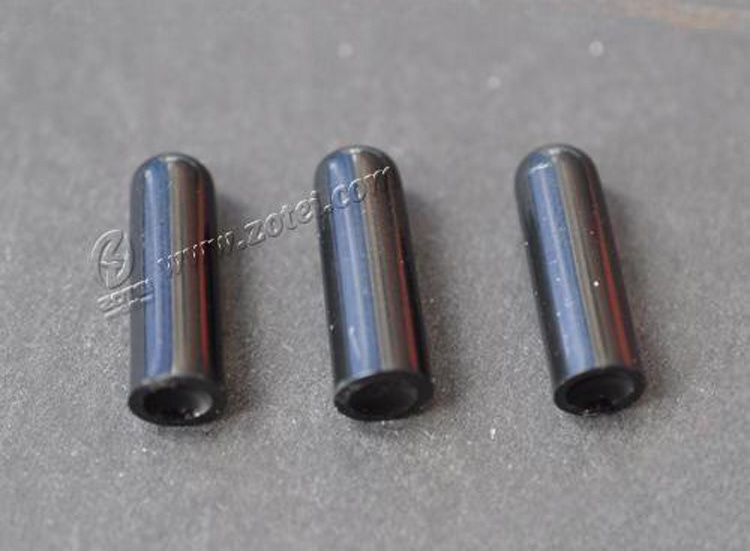

A construção em ABS+Epoxy protege o transponder interno contra o manuseio cotidiano e permite a operação em temperaturas de -20℃ a 70℃. Como se trata de uma etiqueta RFID passiva, o produto não contém bateria e pode permanecer legível durante muitos anos quando o chip, a instalação e as condições ambientais são compatíveis.

Em uma instalação típica, o operador perfura uma cavidade controlada ligeiramente maior do que o diâmetro da etiqueta, insere a RFID Bullet Tag em uma área não crítica do ativo, verifica a posição e o desempenho de leitura e, por fim, sela a abertura com resina ou adesivo industrial apropriado. O material de vedação não deve rachar, apresentar retração excessiva nem deixar a etiqueta exposta a impactos mecânicos diretos.

Em moldes, ferramentas, gabaritos e dispositivos de produção, o ponto de instalação deve ficar afastado de bordas estruturais, interfaces móveis e superfícies sujeitas a desgaste intenso. Em móveis e produtos de madeira, a etiqueta pode ser instalada em uma área oculta para apoiar o controle de lotes, a verificação de garantia, a gestão de locação e os registros de manutenção, sem alterar a aparência externa.

Em carcaças plásticas e componentes personalizados, a tag pode ser inserida após a usinagem ou incorporada ao processo de montagem, desde que a cavidade e a orientação de leitura sejam validadas antecipadamente. Como o metal pode reduzir a distância de leitura, a folga ao redor da etiqueta, a direção de instalação e o modelo do leitor devem ser avaliados antes da aprovação do projeto.

Fornecimento Personalizado para Projetos Industriais

A SCIVAS oferece fornecimento baseado em projeto para distribuidores, integradores de sistemas, fabricantes de equipamentos e usuários finais que necessitam de etiquetas RFID compactas para rastreamento industrial de ativos. A configuração padrão inclui o modelo SV-009, cor preta, material ABS+Epoxy, dimensões de D4.5x15.5mm, opções de chips LF ou HF e compatibilidade com os protocolos ISO14443A ou ISO15693.

Em condições adequadas de utilização, a vida útil pode chegar a 10 anos ou mais. O pedido mínimo começa em 50 peças, permitindo que equipes de engenharia realizem testes funcionais antes de avançar para uma implantação de maior escala.

Para selecionar a configuração mais adequada, informe o material do ativo, a profundidade da perfuração, o modelo do leitor, o tipo de chip necessário, a temperatura de operação, o processo de limpeza e a distância de leitura esperada. Esses dados ajudam a determinar se a etiqueta RFID tipo cápsula padrão é suficiente ou se outro formato compacto seria mais indicado.

O termo “bullet” descreve exclusivamente a forma cilíndrica do produto. Trata-se de um identificador RFID passivo, sem qualquer relação com munições, armas ou funções de projétil. Seu objetivo é fornecer uma identidade digital durável a ativos pequenos ou difíceis de etiquetar, mantendo o transponder protegido no interior do objeto durante o manuseio, o armazenamento e a utilização.

Perguntas frequentes

As etiquetas RFID tipo cápsula podem ser embutidas em peças plásticas ou de madeira?

Sim. Essas etiquetas são adequadas para plástico, madeira, resina e outros materiais não metálicos, desde que as dimensões da cavidade, a orientação da tag e o método de vedação sejam planejados corretamente. Materiais não metálicos geralmente causam menos interferência, mas testes reais continuam sendo importantes, pois a densidade, o revestimento, o adesivo e a posição do leitor podem alterar a distância final de leitura.

Estas etiquetas RFID podem ser instaladas em ferramentas metálicas?

Elas podem ser utilizadas próximas a ferramentas metálicas, mas o metal pode reduzir ou bloquear o desempenho RFID, especialmente devido ao tamanho compacto da antena. Recomenda-se escolher uma área não estrutural, manter uma folga adequada em relação ao metal, testar diferentes ângulos de leitura e selar a etiqueta com segurança. Em ambientes com grande presença de metal, uma etiqueta RFID para metal pode oferecer resultados melhores.

Qual frequência devo escolher: 125KHz ou 13.56MHz?

Escolha 125KHz quando o sistema, o leitor ou a lógica de identificação existente utilizar LF e exigir leitura estável em curta distância. Escolha 13.56MHz quando o projeto precisar de chips HF ou compatibilidade com ISO14443A ou ISO15693. A opção correta deve corresponder ao leitor, à plataforma de software, à memória necessária e ao material no qual a etiqueta será instalada.

Qual distância de leitura posso esperar após a instalação?

A distância indicada é superior a 5cm em condições de teste adequadas. No entanto, o desempenho após a instalação depende da potência do leitor, do projeto da antena, da profundidade da cavidade, do material ao redor e da orientação da tag. Uma instalação pouco profunda em plástico ou madeira costuma apresentar melhor leitura do que uma posição profunda próxima ao metal. Recomenda-se testar amostras no ativo real antes de confirmar a produção em escala.

Como instalar uma etiqueta RFID tipo cápsula?

Perfure uma cavidade limpa ligeiramente maior do que o corpo da etiqueta, insira a tag na direção de leitura planejada, verifique o resultado e sele a abertura com epóxi ou adesivo durável compatível com o material do ativo. Evite cantos sujeitos a impactos, zonas de tensão estrutural e superfícies móveis que possam esmagar ou expor o identificador ao longo do tempo.

A etiqueta pode ser personalizada para um sistema de rastreamento específico?

Sim. A SCIVAS pode ajudar a selecionar o chip, a frequência, o protocolo e os requisitos de codificação de acordo com o leitor e o fluxo de trabalho do banco de dados. Para uma avaliação mais precisa, informe a aplicação, o modelo do leitor, os requisitos do software, o material do ativo e o processo de leitura esperado. Isso permite confirmar se o SV-009 pode ser utilizado diretamente ou se outra especificação seria mais adequada.

O termo “bullet tag” está relacionado a armas?

Não. O termo “bullet tag” descreve apenas o formato cilíndrico e compacto do transponder RFID. É uma etiqueta passiva utilizada em rastreamento de ativos, gestão de ferramentas, rastreabilidade de produção e identificação embutida de objetos. Ela não possui função de munição ou projétil e não está relacionada a componentes ou ao desempenho de armas.
