Kit de Controle de Acesso por código QR Dinâmico
- 1 unidade
- Q20-Kit
- Preto
- ABS
- 120x80x18mm
Kit de acesso por código QR dinâmico para até 10.000 usuários, com cartões MF 13,56 MHz, senha, fechadura magnética e fonte DC12V.
Visão Geral do Kit de Controle de Acesso por código QR Dinâmico
O Kit de Controle de Acesso por código QR Dinâmico Q20-Kit foi desenvolvido para projetos de portas que exigem entrada por código QR no celular, acesso com cartão MF de 13,56 MHz e autenticação por senha em uma única solução autônoma. Com capacidade para até 10.000 usuários, o equipamento integra reconhecimento de código QR por CMOS, leitura de cartões, teclado, controle de relé da porta, conexão com fechadura magnética e alimentação elétrica. É indicado para escritórios, condomínios, entradas de funcionários, recepções e pontos internos com acesso controlado.
O controlador oferece três métodos práticos de abertura: código QR dinâmico pelo aplicativo Quickopen, autenticação com cartão MF e senha de seis dígitos. Em projetos B2B de controle de acesso, representa uma alternativa flexível aos terminais de controle de acesso RFID convencionais e também pode ser utilizado como leitor compacto para credenciais de 13,56 MHz.
Desempenho de Leitura e Reconhecimento de código QR
O controlador utiliza tecnologia avançada de reconhecimento de imagem CMOS e um sistema inteligente de processamento para realizar rapidamente a leitura de códigos QR exibidos em dispositivos móveis. O tempo de reconhecimento é inferior a 0,5 segundo, contribuindo para uma passagem mais fluida nas entradas durante a operação diária. A resolução de leitura é de 640 × 480, enquanto a câmera de 300.000 pixels aceita rotação do código em 360°, inclinação de ±45° e desvio de ±45°.
Uma luz auxiliar integrada melhora a leitura em ambientes com pouca iluminação, fornecendo luz adicional automaticamente quando necessário. A distância de leitura do código QR varia de 1 a 20 cm, permitindo que os usuários apresentem a tela do celular em diferentes ângulos e distâncias.
Acesso por Cartão RFID e Senha
Além do acesso por código QR dinâmico, o Q20-Kit aceita cartões IC MF de 13,56 MHz. A tabela de especificações indica uma distância de leitura de 1 a 3 cm, enquanto a descrição dos parâmetros apresenta uma faixa de 3 a 6 cm. A leitura por aproximação é adequada para cartões de funcionários, visitantes e outras credenciais internas. Projetos que precisam de diferentes formatos de identificação também podem consultar nossos cartões RFID.
A versão com teclado permite abrir a porta por meio de uma senha de seis dígitos, oferecendo uma alternativa para usuários que estejam sem cartão ou celular. O controlador possui teclado retroiluminado, sinal sonoro, indicadores luminosos de status, função de campainha e tempo de abertura da porta ajustável entre 0 e 99 segundos.
Controle Autônomo da Porta e Conexões Elétricas
O Q20-Kit funciona como um controlador de acesso autônomo, com saída de relé para controle da porta e uma entrada de sinal para botão de saída. Também pode operar como leitor de cartões em projetos que exijam uma instalação no formato de leitor. Sua interface de conexão inclui DC12V, GND, relé NC, COM, relé NO, botão de saída e campainha.
O dispositivo opera em DC12V, com corrente de funcionamento de 100 mA, enquanto a seção de parâmetros também informa compatibilidade com entrada DC5–12V. A estrutura compacta em ABS preto mede 120 × 80 × 18 mm e possui distância de 60 mm entre os furos de instalação. A faixa de temperatura de operação é de -10~60°C, com umidade de funcionamento entre 5% e 85%.

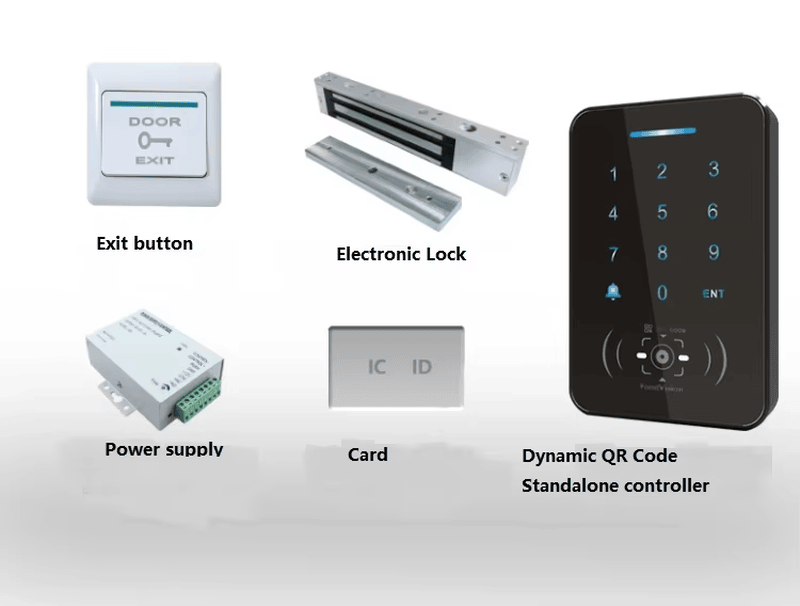

Componentes do Kit para Instalação na Porta

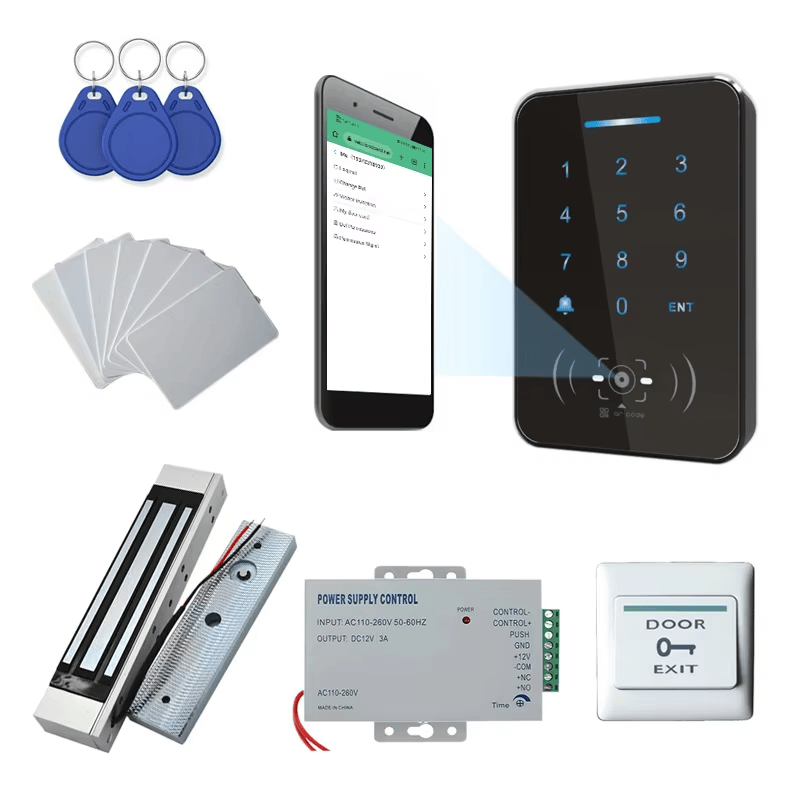

O kit completo inclui o controlador autônomo de código QR dinâmico, cabo 8P, manual, fechadura magnética eletrônica, fonte de alimentação DC12V 5A e cartões-chave RFID de 13,56 MHz. A fechadura possui estrutura em liga de alumínio e força de retenção de 180 kg (350 lbs). Pode ser instalada em portas de madeira, metal, vidro e portas resistentes ao fogo, utilizando o modo de funcionamento energizado para travar.
A fonte de alimentação DC12V 5A aceita entrada AC100V–240V e fornece saída estabilizada DC12V. Os cartões-chave de 13,56 MHz incluídos são fabricados em ABS retardante de chamas, oferecem leitura rápida e possuem números de identificação exclusivos. Para projetos que exigem outros formatos de credencial, os chaveiros RFID também podem ser utilizados no acesso de funcionários, controle de visitantes e administração de propriedades.
Características do Produto
Abertura da porta por código de barras móvel, cartão MF ou senha
Cadastro no aplicativo web PWA: https://web.fondcard.net/pwas/index.html#/
Nome do aplicativo: Quickopen
Relé de controle de acesso integrado
Capacidade para 10.000 usuários
Tipo de cartão: cartão IC MF de 13,56 MHz
Compatível com senha de seis dígitos
Painel de acrílico
Teclado retroiluminado
Função de campainha
Dimensões: 120 × 80 × 18 mm
Parâmetros Técnicos
| Característica do produto | Especificação | Detalhe | ||
| Comunicação | Offline | |||

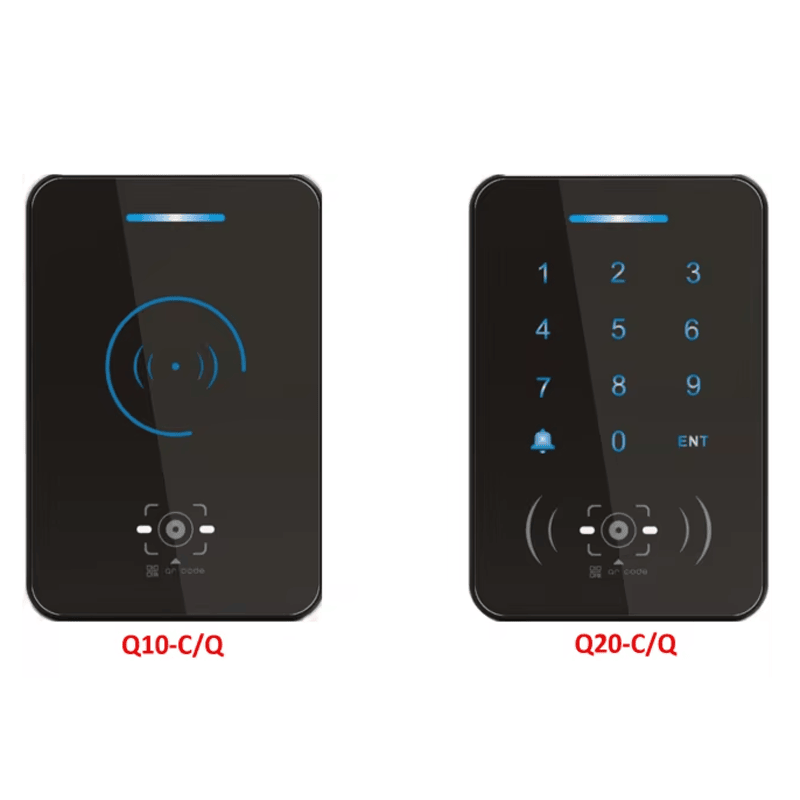

| Gerenciamento | Senha de seis dígitos | A versão Q10-C/Q sem teclado não é compatível com esta função | ||
| Aplicativo | Quickopen | |||
| Tipo de cartão lido | Cartão MF | |||
| Distância de leitura | MF: 1–3 cm, código QR: 1–20 cm | |||
| Capacidade de cartões | ≥10.000 cartões | |||
| Modo de abertura da porta | Aplicativo, cartão ou senha | A versão Q10-C/Q sem teclado não permite a digitação de senha | ||
| Modo de sinalização | Sinal sonoro, luz azul de operação acesa e luz verde piscando | |||
| Resolução da câmera | 300.000 pixels | |||
| Resolução de leitura | 640 × 480 | |||
| Ângulo de leitura | Rotação de 360°, inclinação de ±45° e desvio de ±45° | |||
| Tipo de teclado | Teclado com botões | O modelo Q10-C/Q não possui teclado | ||
| Tempo de abertura da porta | 0–99 s | |||
| Função de campainha | Com botão de campainha | O modelo Q10-C/Q não possui teclado de campainha | ||
| Tensão de operação | DC12V | |||
| Corrente de operação | 100 mA | |||
| Cor e material | Plástico ABS preto | |||

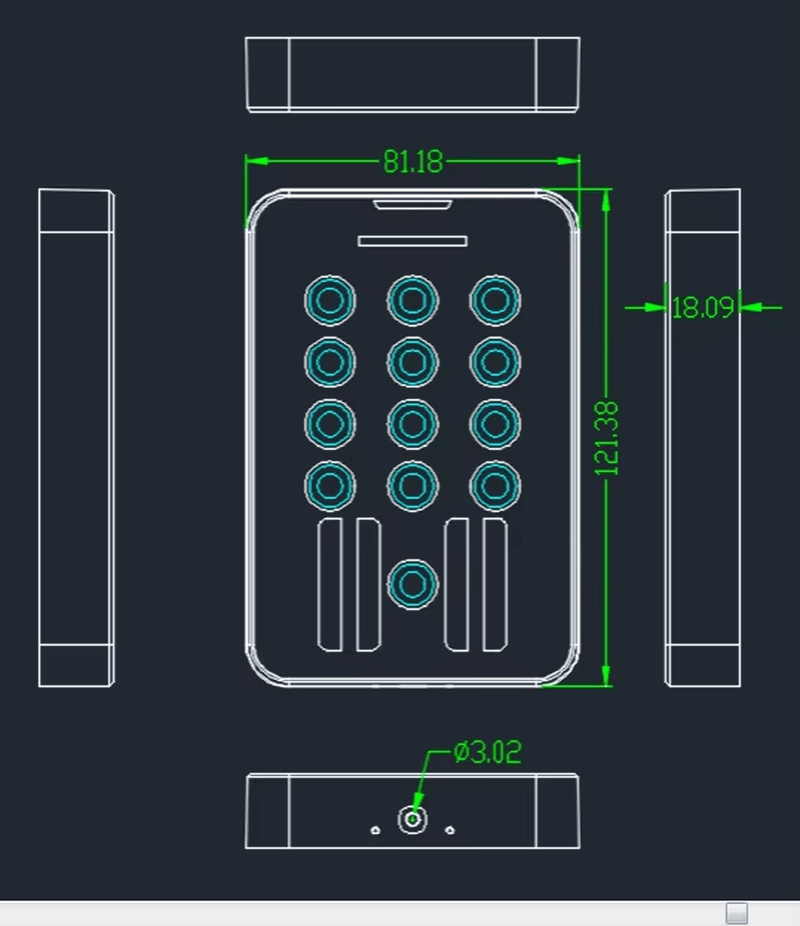

| Tamanho | 120 × 80 × 18 mm | |||

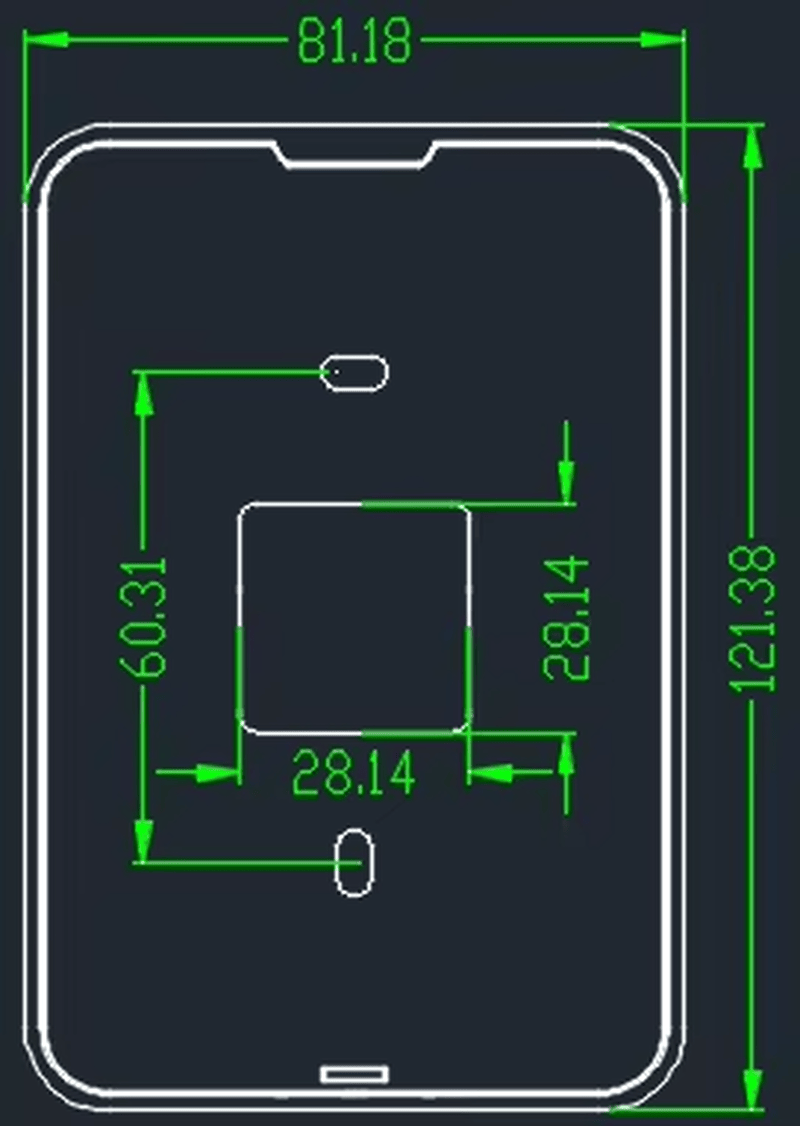

| Distância entre os furos de instalação | 60 mm | |||
| Conteúdo da embalagem | Controlador autônomo de código QR dinâmico, cabo 8P e manual × 1 | |||
| Temperatura de operação | -10~60°C | |||
| Umidade de operação | 5%–85% |

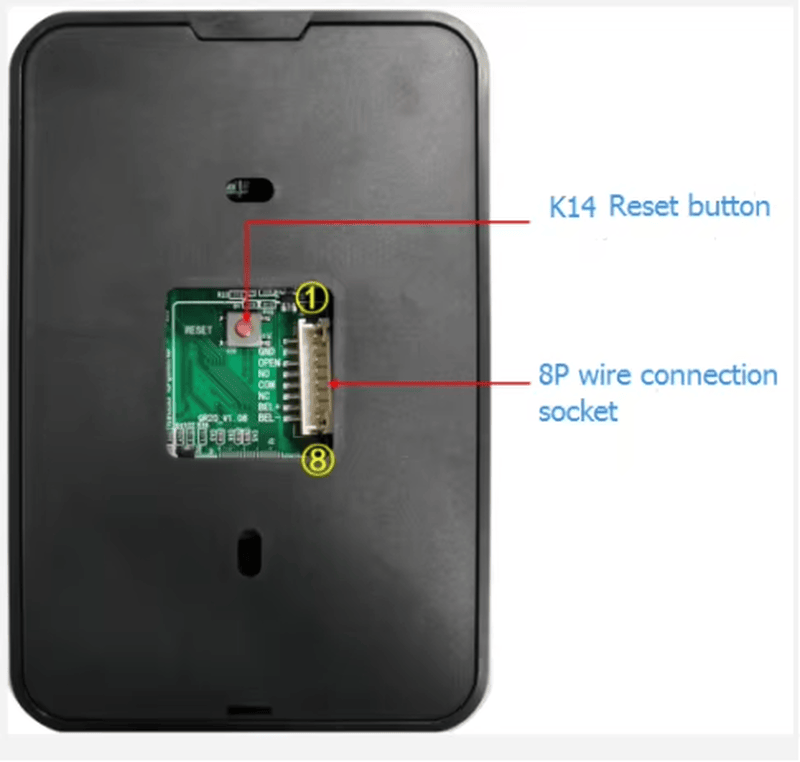

Conexão do Cabo do Conector 8P
| Nº do fio | Cor | Interface | Identificação | |
| 1 | Vermelho | DC12V | Cátodo | |
| 2 | Preto | GND | GND | |
| 3 | Amarelo | NC | Relé NC | |
| 4 | Branco | COM | COM | |
| 5 | Preto | NO | Relé NO | |
| 6 | Verde | OPEN | Botão de saída | |
| 7 | Amarelo | BEEP | Campainha | |
| 8 | Azul | BEEP |
Fechadura Magnética Eletrônica
1. Estrutura de alumínio resistente à corrosão, produzida com material de alta resistência e tratamento de anodização dura.
2. Utiliza força magnética para travar a porta, com força de retenção de 180 kg (350 lbs).
3. Dispositivo integrado de proteção contra corrente reversa (MOV).
4. Pode ser aberta por botão, controle remoto e outros métodos de acesso compatíveis.
5. Indicada para portas de madeira, metal, vidro, portas resistentes ao fogo e instalações de controle de acesso relacionadas.
6. Material: liga de alumínio.
7. Dimensões da fechadura: 38 × 20 × 170 mm.
8. Dimensões da placa: 33 × 10 × 130 mm.
9. Força de tração: 180 kg (350 lbs).
10. Modo de funcionamento: energizada para travar.
Fonte de Alimentação DC12V 5A
1. Entrada AC: padrão AC100V–240V, 50–60Hz.
2. Saída DC: DC12V estabilizada.
3. Dimensões da embalagem: 117 × 68 × 32 mm.
4. Função de controle remoto: sim.
5. Dimensões: 138 × 67 × 37 mm (C/L/A).
Cartões-Chave RFID de 13,56 MHz
1. Fabricados em ABS retardante de chamas, proporcionando prevenção contra incêndio, resistência a impactos e a altas temperaturas.
2. Leitura rápida para uso prático no controle de acesso de portas.
3. O cartão-chave somente poderá abrir a porta depois de ser programado conforme as instruções.
4. Produzido com ABS de alta qualidade.
5. Cada cartão possui um número de identificação exclusivo.
6. Distância de leitura: 1–10 cm.
Perguntas Frequentes
P1: Quais métodos de acesso são aceitos por este controlador de código QR dinâmico?
R1: O equipamento permite acesso por código QR dinâmico pelo aplicativo, cartão MF de 13,56 MHz e senha de seis dígitos.
P2: Quantos usuários podem ser armazenados no controlador Q20-Kit?
R2: O controlador possui capacidade para até 10.000 usuários ou 10.000 registros de cartões.
P3: Este equipamento pode funcionar como leitor de cartões?
R3: Sim. Além de controlar a porta de forma autônoma, ele também pode ser utilizado como leitor de cartões em sistemas de acesso compatíveis.
P4: Qual é a velocidade de reconhecimento do código QR?
R4: O tempo de reconhecimento do código QR é inferior a 0,5 segundo.
P5: Quais componentes estão incluídos no kit?
R5: O kit inclui controlador autônomo de código QR dinâmico, cabo 8P, manual, fechadura magnética eletrônica, fonte DC12V 5A e cartões-chave RFID de 13,56 MHz.
P6: Qual é a distância de leitura do código QR?
R6: O controlador realiza a leitura de códigos QR apresentados a uma distância de 1 a 20 cm.
P7: Em quais tipos de porta a fechadura magnética pode ser instalada?
R7: A fechadura é indicada para portas de madeira, metal, vidro, portas resistentes ao fogo e outras instalações de controle de acesso compatíveis.
