Leitor RFID de Dupla Frequência para Acesso

Reforce a segurança das suas instalações com este leitor RFID para cartões EM ID de 125 kHz. Desenvolvido para facilitar a integração, o equipamento oferece uma solução resistente e confiável para sistemas de controle de acesso. A leitura rápida e precisa dos cartões torna o modelo adequado para gerenciar entradas em escritórios, fábricas, condomínios e outras instalações. Este versátil leitor RFID é um componente essencial para implementar um sistema de segurança eficiente e consistente.

Leitor RFID EM ID de 125 kHz para montagem em parede, com RS485 e opção de 13,56 MHz para controle de acesso

Este leitor de cartões RFID é um leitor de proximidade de baixa frequência, compatível com cartões EM4100, EM4200, TK4100 e modelos equivalentes. As interfaces Wiegand 26, Wiegand 34, RS232 e RS485 estão disponíveis conforme a configuração. O equipamento é fácil de instalar e permite uma conexão rápida e prática com controladores e outros dispositivos do sistema.

É amplamente utilizado em sistemas de controle de acesso, controle de ponto, registro de visitantes, autenticação de identidade e outras aplicações de identificação.

Especificações

Saída de dados nos formatos padrão Wiegand 26 bits e Wiegand 34 bits, com opções de leitor RFID RS232 e RS485

Velocidade de resposta inferior a 0,2 segundo

Tempo de leitura por proximidade inferior a 0,5 segundo e alcance de leitura de 2-15 cm

Compatível com cartões EM4100 ID ou equivalentes, com 64 bits e código Manchester, e cartões Mifare 1 de 13,56 MHz

Temperatura ambiente de -25°C a 75°C e umidade ambiente de 10% a 90%

Antena integrada

LED bicolor integrado

Sinalizador sonoro integrado

Tensão de operação DC 12V e corrente de operação de 70 mA

Distância de comunicação de 100 metros

Transmissão de dados em tempo real

Disponível nas cores preta ou branca

Carcaça em PVC com resina preta para proteção contra água

Instalação

Utilize uma chave de fenda Phillips para soltar o parafuso entre o painel e a placa principal. Em seguida, fixe a base na parede utilizando buchas plásticas e parafusos.

Observações

1. Confirme a tensão elétrica de DC 12V e identifique corretamente os polos positivo e negativo da alimentação.

2. Ao utilizar uma fonte de alimentação externa, certifique-se de compartilhar a alimentação com a caixa controladora ou de utilizar o mesmo aterramento GND.

3. Quando a distância entre o leitor e o controlador for superior a 50 metros, utilize um cabo de alimentação com seção adequada ou vários condutores de cabo de rede conectados em paralelo.

Leitor de Acesso de Dupla Frequência para Portas e Controle de Ponto

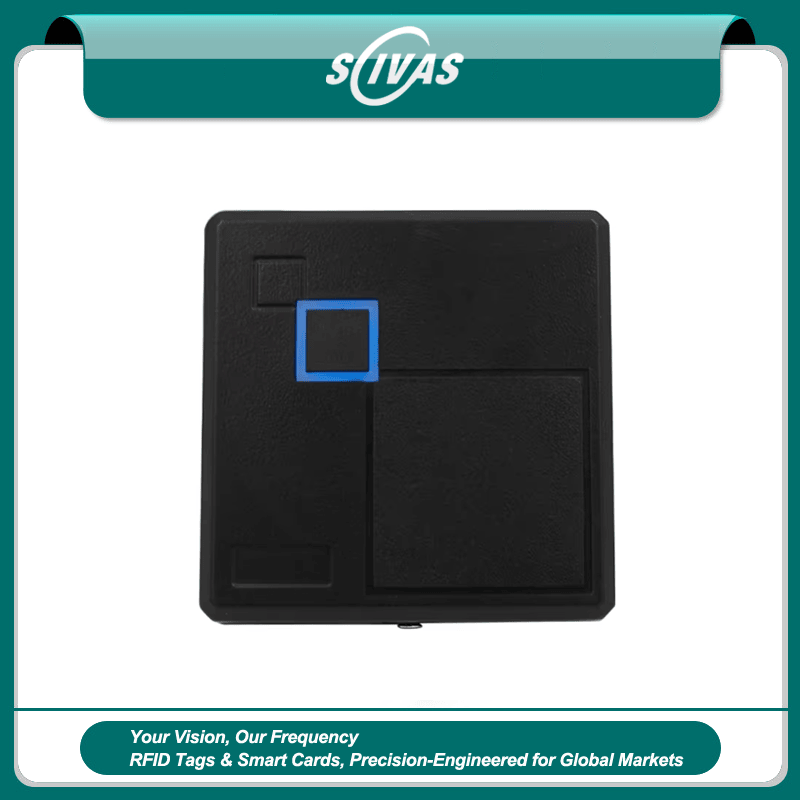

A SCIVAS fornece o leitor de acesso de dupla frequência 102-2634 para integradores, distribuidores e instaladores de sistemas de segurança que precisam de um equipamento compacto, compatível com credenciais de baixa frequência e, opcionalmente, cartões de alta frequência. O modelo foi desenvolvido para controle de acesso em portas, registro de ponto, cadastro de visitantes, verificação de identidade e gerenciamento de entradas. Sua carcaça quadrada de 86x86x18 mm é adequada para instalação ao lado de portas de escritórios, entradas de fábricas, portões de condomínios, pontos de controle internos e corredores externos cobertos.

Como fornecedora de leitores de acesso de dupla frequência, a SCIVAS prioriza a compatibilidade necessária em projetos reais de controle de acesso. A configuração padrão opera em 125 kHz e aceita credenciais TK4001, EM4100 e cartões ID compatíveis. Quando o projeto exige operação em 13,56 MHz, o leitor pode ser configurado para cartões Mifare 1. Isso permite administrar ambientes com diferentes tipos de credencial sem substituir imediatamente todos os cartões existentes, sendo uma solução prática para modernizações, expansões em vários locais e migrações graduais de sistemas.

Compatibilidade de Credenciais e Desempenho de Leitura

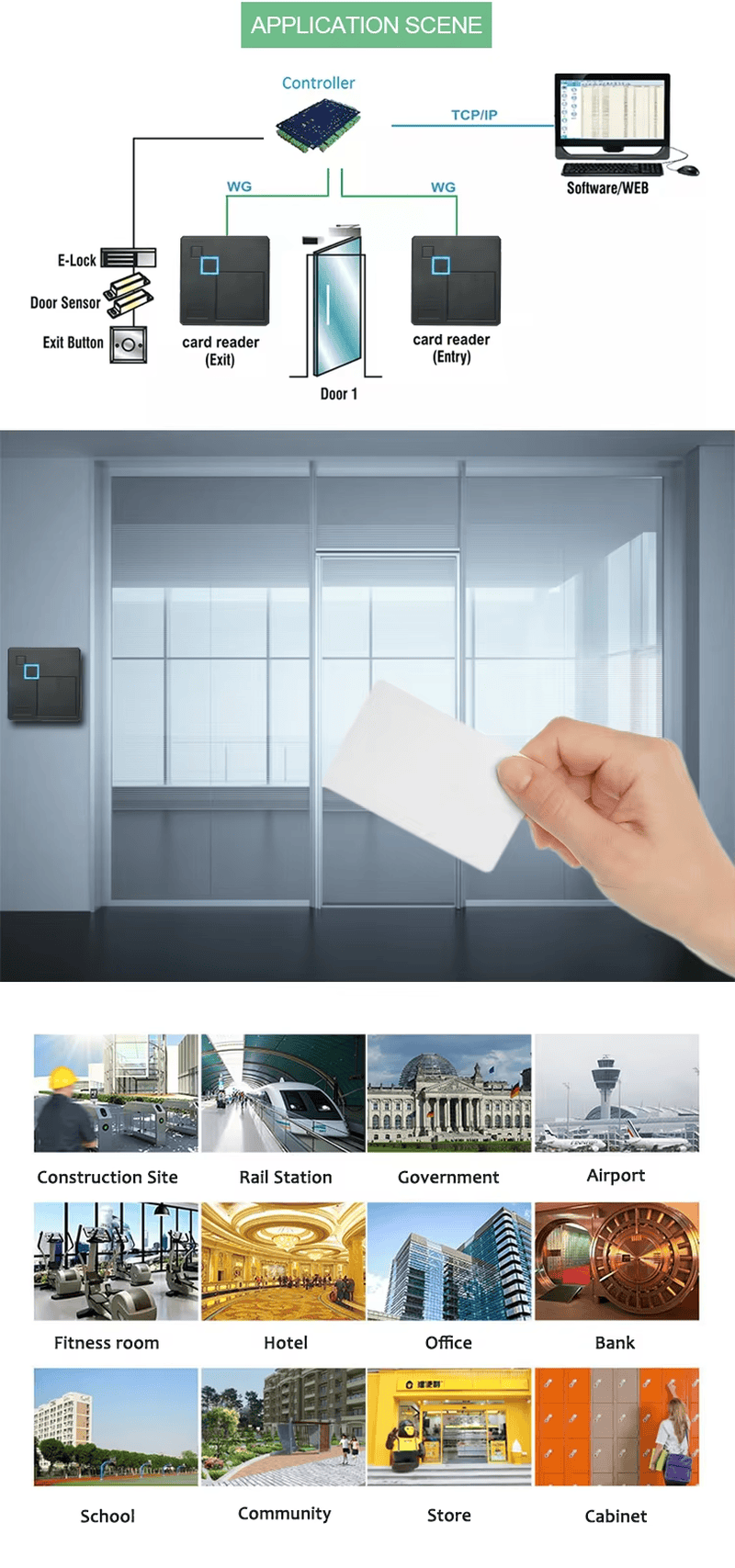

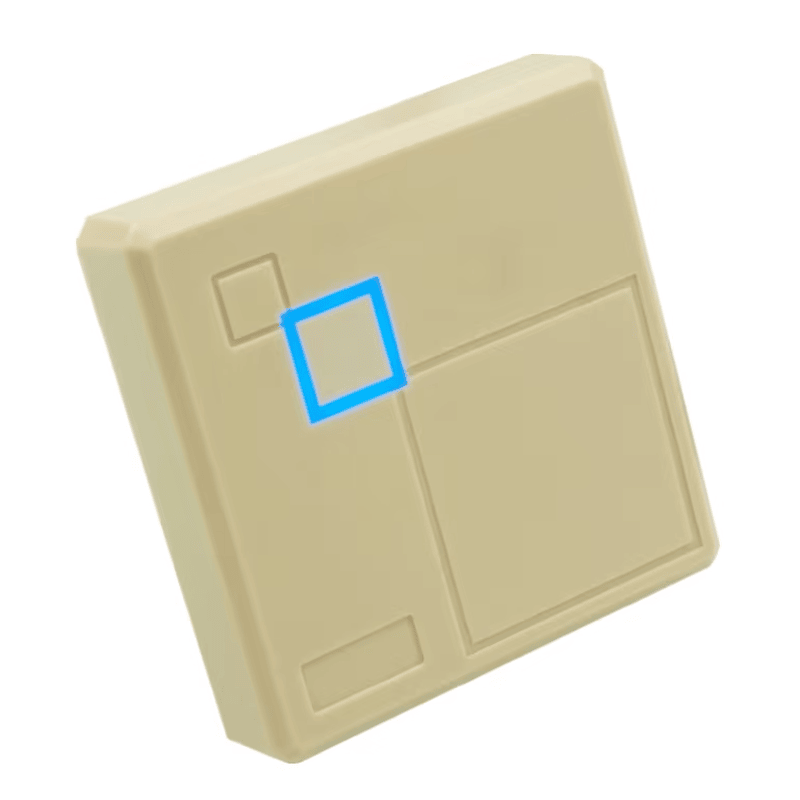

O leitor oferece uma distância típica de leitura de 3-8 cm, proporcionando uma aproximação controlada em aplicações de acesso e controle de ponto. A resposta ocorre em menos de 0,2 segundo, e o intervalo entre leituras é inferior a 0,5 segundo. Isso ajuda a reduzir filas durante trocas de turno, períodos de entrada em escolas e horários de maior movimento em escritórios. A antena integrada, o LED bicolor e o sinalizador sonoro oferecem uma confirmação clara ao usuário: o LED vermelho indica o modo de espera, enquanto o verde confirma a leitura do cartão. Em projetos que também utilizam cartões RFID, chaveiros ou outras credenciais de proximidade, o leitor pode integrar um processo padronizado de identificação.

Interfaces para Controladores de Acesso e Cabeamento de Longa Distância

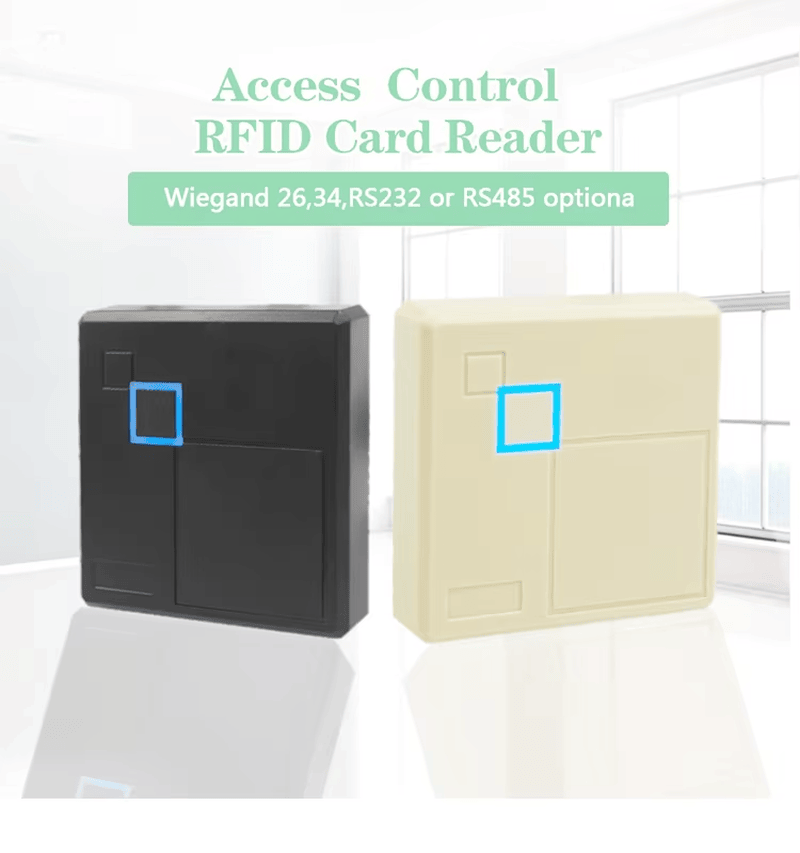

Para integração com sistemas, esta opção de leitor de acesso Wiegand e RS485 oferece os formatos de saída Wiegand 26 e Wiegand 34, além das interfaces opcionais RS232 e RS485. A transmissão Wiegand pode ser utilizada em distâncias inferiores a 100 metros, enquanto a RS232 é indicada para conexões mais curtas, de até 10 metros. A RS485 pode alcançar até 1200 metros quando o cabeamento é projetado e instalado corretamente. Essa flexibilidade facilita projetos nos quais o controlador fica instalado em um quadro elétrico, sala de segurança ou área técnica distante da porta.

O leitor opera com alimentação de DC 9V a 16V e consumo inferior a 60 mA, facilitando o dimensionamento da carga elétrica em instalações com várias portas. Pode ser integrado a controladores de acesso, fechaduras eletromagnéticas, fechaduras elétricas, botões de saída e sistemas de gerenciamento de ponto. Quando combinado com outros leitores RFID para controle de acesso, permite criar uma linha completa para projetos que exigem diferentes formatos, carcaças, protocolos ou condições de instalação.

Carcaça, Proteção contra Umidade e Orientações de Instalação

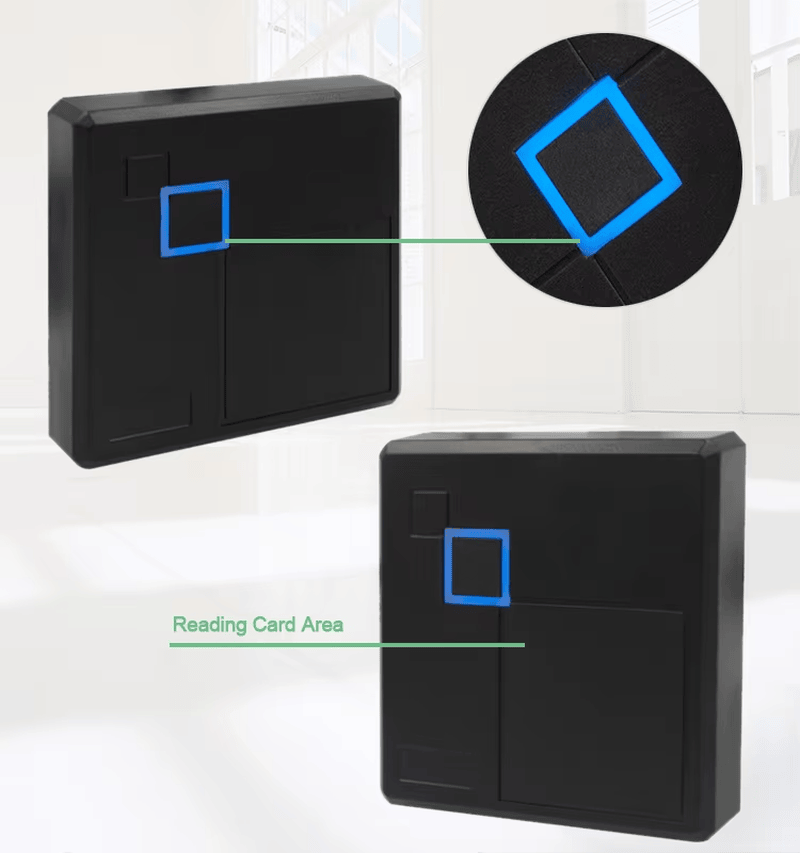

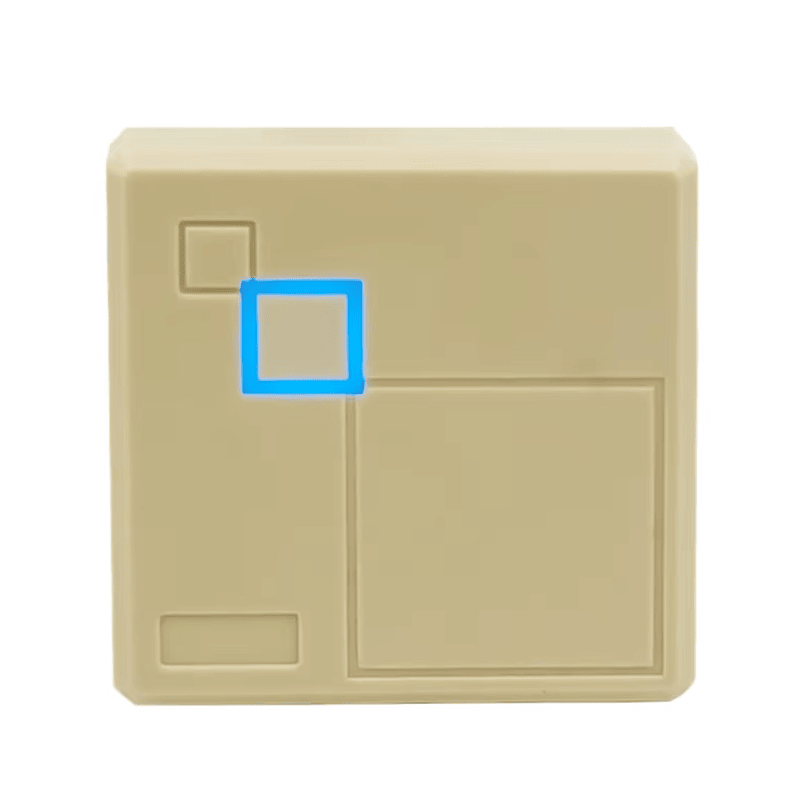

O modelo 102-2634 utiliza uma carcaça resistente em ABS, disponível nas cores preta ou branca. O encapsulamento interno com resina preta aumenta a proteção dos componentes eletrônicos contra umidade, sendo útil em entradas cobertas, corredores semiabertos e ambientes internos com umidade elevada. A faixa de temperatura de operação, de -25°C a +75°C, permite utilizar o leitor em diversas instalações comerciais e industriais sujeitas a variações sazonais. O perfil compacto mantém uma aparência discreta na parede sem comprometer o espaço necessário para a antena e a fiação.

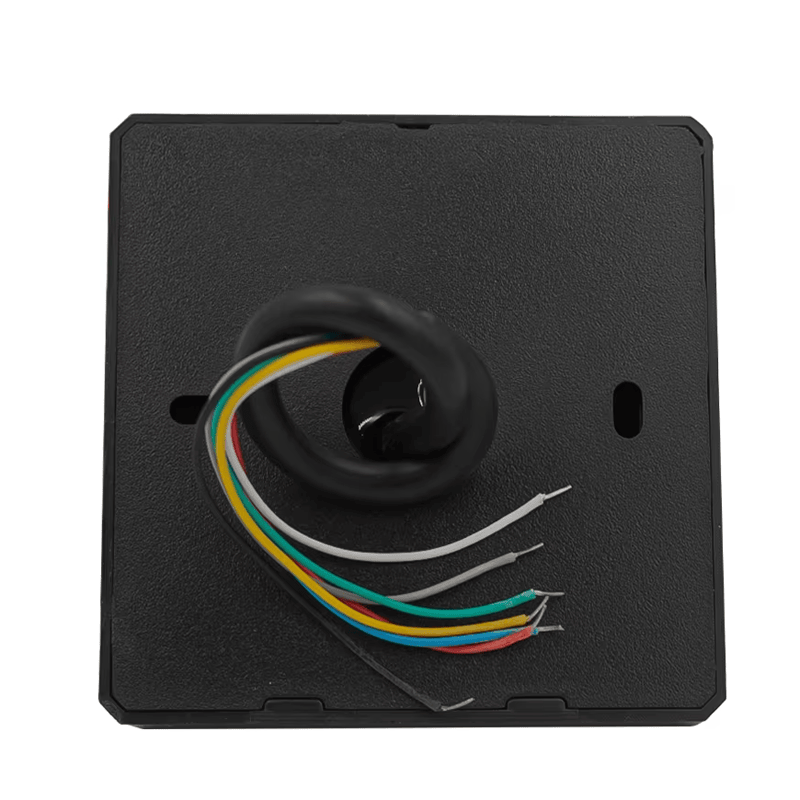

A instalação é simples: o profissional abre o painel, fixa a base na parede com parafusos e buchas, conecta os fios de acordo com a interface do controlador e verifica a polaridade antes de energizar o equipamento. Em percursos de cabo mais longos, especialmente acima de 50 metros, é necessário planejar cuidadosamente a seção do cabo, o aterramento compartilhado e o controle de interferências. Quando a interface RS485 é selecionada, as boas práticas de cabeamento tornam-se ainda mais importantes em edifícios de grande porte ou instalações distribuídas.

Por que Escolher a SCIVAS para Leitores de Dupla Frequência?

A SCIVAS atende compradores que precisam de um fornecimento confiável de leitores de acesso, e não apenas de um produto isolado de catálogo. Antes da produção, podemos avaliar a configuração de frequência, a interface de saída, a cor da carcaça, a compatibilidade das credenciais e as condições de uso do projeto. Embora um leitor de acesso de dupla frequência pareça simples externamente, a escolha incorreta da frequência, do formato de saída ou do tipo de conexão pode causar falhas de integração e retrabalho durante a instalação.

Este modelo é especialmente indicado para distribuidores, instaladores de controle de acesso, empresas de segurança predial, fornecedores de sistemas de ponto e compradores OEM que procuram um leitor RFID compacto de dupla frequência, com saída estável, resposta rápida e instalação prática. Também pode integrar planos de aquisição que incluam leitores RFID de dupla frequência para cadastro de cartões, uso em de mesa ou testes de sistemas. Em projetos de acesso por portas, o 102-2634 oferece um equilíbrio adequado entre compatibilidade, flexibilidade de cabeamento, controle de custos e confiabilidade operacional.

Perguntas Frequentes

Este leitor aceita cartões de 125 kHz e 13,56 MHz?

Sim. A versão padrão aceita credenciais ID de 125 kHz, como cartões TK4001, EM4100 e modelos compatíveis. Uma configuração de 13,56 MHz pode ser selecionada quando o projeto exige compatibilidade com cartões Mifare 1. Antes do pedido, recomenda-se confirmar o tipo exato de chip, o formato de saída e os requisitos do controlador para garantir a configuração correta.

O modelo 102-2634 pode ser usado em sistemas de controle de ponto?

Sim. A resposta rápida, o curto intervalo entre leituras e a indicação visual por LED tornam o equipamento adequado para locais onde muitos usuários apresentam seus cartões em pouco tempo. O leitor pode ser instalado em entradas de escritórios, portões de fábricas, portas de dormitórios ou acessos de funcionários, desde que o controlador aceite a saída Wiegand, RS232 ou RS485 selecionada.

Quais formatos de saída estão disponíveis para integração?

O leitor oferece os formatos Wiegand 26 e Wiegand 34, amplamente utilizados em painéis de controle de acesso. As interfaces RS232 e RS485 também podem ser fornecidas como opções. A melhor escolha depende da compatibilidade do controlador, da distância do cabeamento e da arquitetura do sistema. Por isso, a interface deve ser confirmada antes da implantação em escala.

A que distância o leitor pode ser instalado do controlador?

A distância de transmissão depende da interface selecionada e das condições da instalação. Wiegand 26 ou Wiegand 34 é geralmente utilizado em percursos inferiores a 100 metros, RS232 é indicado para conexões de até 10 metros e RS485 pode alcançar até 1200 metros com cabeamento adequado. A qualidade dos cabos, o aterramento e o controle de interferências também influenciam o desempenho final.

O leitor pode ser utilizado em ambientes externos ou úmidos?

O equipamento possui encapsulamento interno com resina preta para aumentar a proteção contra umidade e opera entre -25°C e +75°C. Por isso, pode atender diversas entradas externas cobertas, corredores e ambientes internos úmidos. Em instalações totalmente expostas, o leitor deve ser protegido contra jatos diretos de água, exposição prolongada ao sol e condições inadequadas de montagem.

Como o leitor confirma a leitura do cartão?

O LED bicolor e o sinalizador sonoro integrados fornecem uma confirmação imediata. O LED permanece vermelho durante o modo de espera e muda para verde após uma leitura bem-sucedida. O aviso sonoro ajuda o usuário a perceber que o cartão foi detectado, especialmente em entradas movimentadas onde apenas a indicação visual poderia passar despercebida.

O que deve ser verificado antes de um pedido em grande quantidade?

Antes do pedido, confirme a frequência da credencial, o tipo de chip, a interface de saída, o modelo do controlador, a alimentação elétrica, a distância de instalação, a cor da carcaça e as condições ambientais. Em sistemas que combinam cartões antigos e novos, envie amostras ou informações dos chips para verificação. Isso reduz os riscos de integração e ajuda a SCIVAS a preparar a configuração mais adequada para o projeto.
