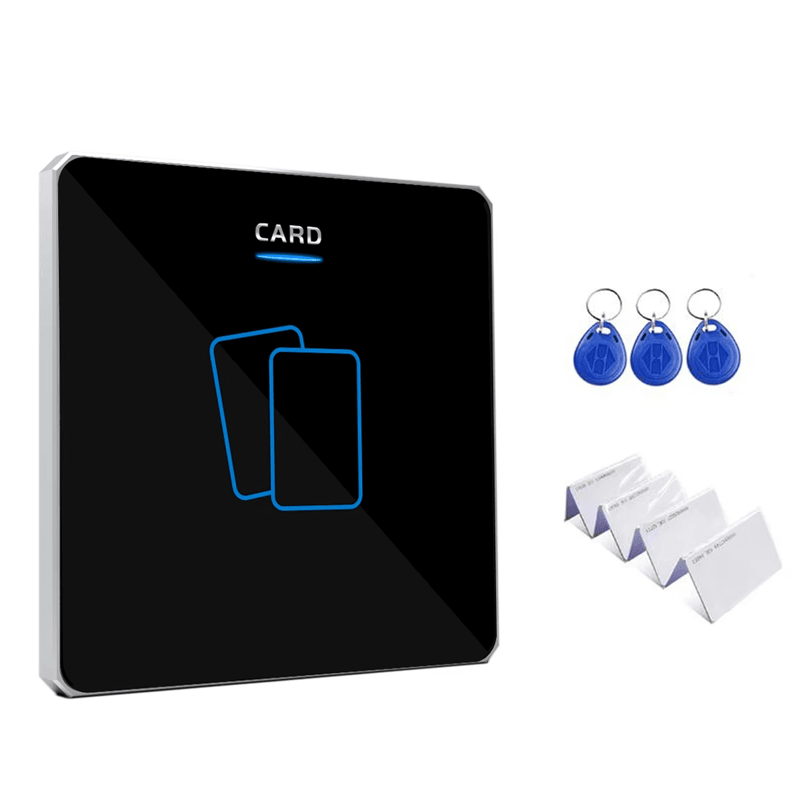

Leitor Metálico para Cartão de Proximidade J102S

Leitor RFID metálico ultrafino de 6,5 mm para cartões IC de 13,56 MHz e sistemas de controle de acesso

Leitor RFID direto de fábrica

Design exclusivo e moderno com perfil ultrafino de 6,5 mm

Proteção contra água, teclado touch e estrutura antivandalismo resistente

Formato compacto e acabamento sofisticado para instalações profissionais

Elevada resistência a interferências, com segurança, estabilidade e confiabilidade para o controle de entradas.

Leitor de cartões RFID compatível com credenciais MF IC de 13,56 MHz.

Equipado com interface Wiegand 26/34, é simples de instalar e pode ser conectado rapidamente a controladores externos. É indicado para sistemas de controle de acesso, controle de frequência, cadastro de visitantes e autenticação de identidade.

Especificações
Saída de dados nos formatos padrão Wiegand 26 bits e Wiegand 34 bits
Velocidade de resposta inferior a 0,2 segundo
Tempo de leitura por proximidade inferior a 0,5 segundo
Distância de leitura por proximidade: 2-15 cm
Compatível com cartões MIFARE 1 na frequência de 13,56 MHz
Temperatura ambiente de -25℃ a 75℃

Umidade ambiente de 10%-90%
Antena integrada
LED bicolor integrado
Alto-falante interno com buzzer
Tensão de operação DC 12V e corrente de trabalho de 70mA
Distância de comunicação de até 100 metros
Transferência de dados em tempo real
Cor preta
Estrutura metálica com resina preta para proteção contra água

Instalação

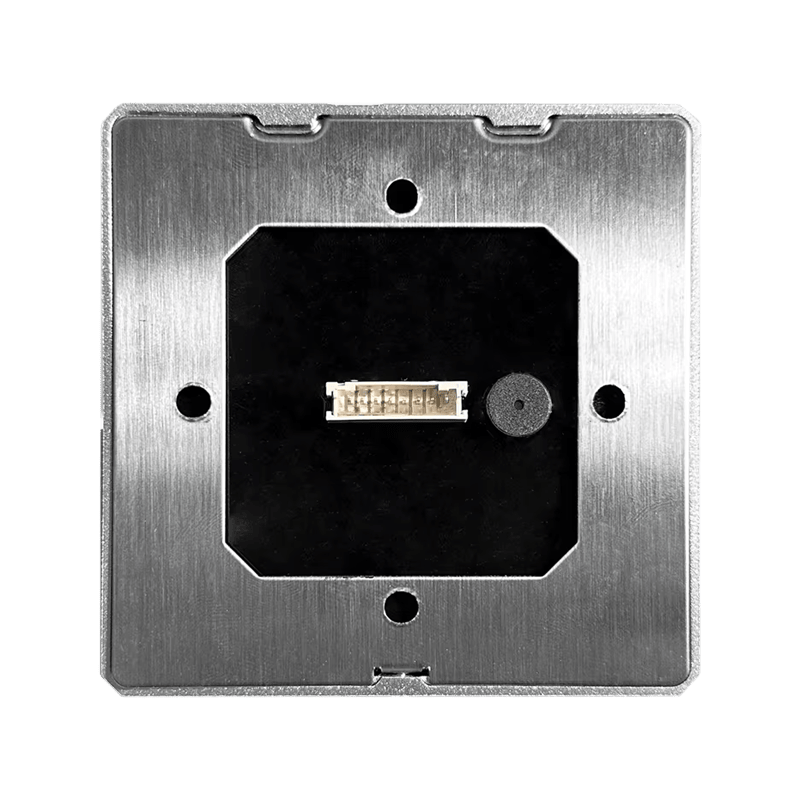

Utilize uma chave de fenda tipo Phillips para soltar o parafuso entre o painel frontal e a placa principal. Em seguida, fixe a placa principal na parede utilizando
as buchas plásticas e os parafusos.

Observações importantes
1. Confirme a tensão elétrica DC 12V e identifique corretamente os polos positivo e negativo da fonte de alimentação.
2. Ao utilizar uma fonte de alimentação externa, certifique-se de compartilhar a alimentação com a caixa controladora ou utilizar o mesmo GND.
3. Quando a distância entre o leitor de cartões e o controlador for superior a 50 metros, utilize um cabo de alimentação com seção mínima de 1,5 mm² ou vários fios de rede conectados em paralelo.

Leitor Metálico de Proximidade para Projetos Exigentes

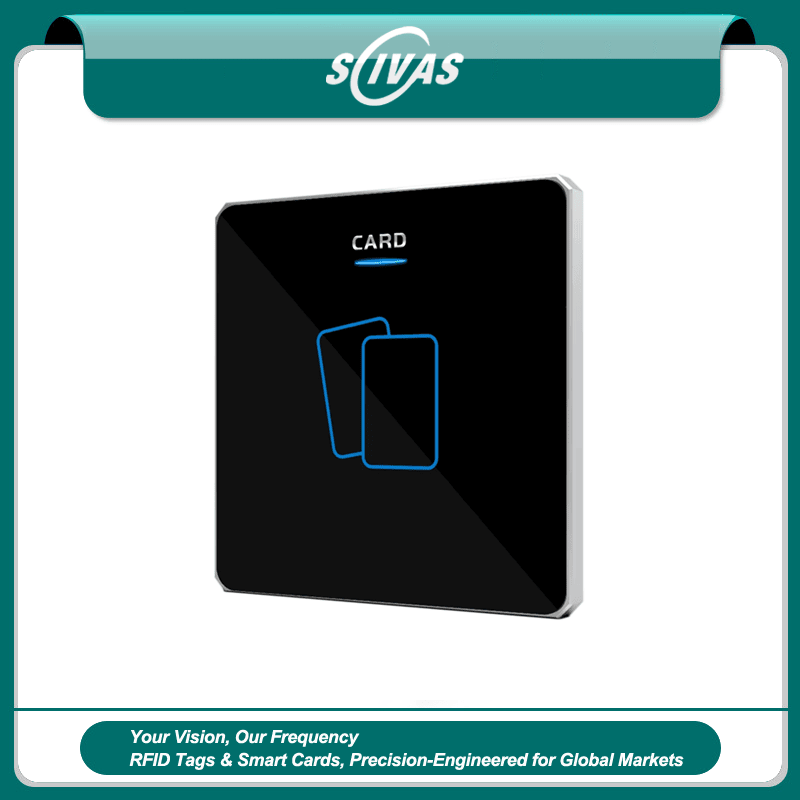

O SCIVAS J102S é um leitor metálico de cartão de proximidade desenvolvido para entradas nas quais um leitor plástico convencional não oferece o equilíbrio necessário entre estética, resistência e estabilidade de instalação. O equipamento combina um módulo de leitura MF IC de 13,56 MHz, teclado touch e saída Wiegand em um corpo ultrafino de liga de zinco com dimensões de 86x86x6,5 mm. Em escritórios, condomínios, instalações compartilhadas, salas técnicas e portas internas controladas, ele proporciona aos integradores um dispositivo discreto, elegante e confiável para autenticação de credenciais.

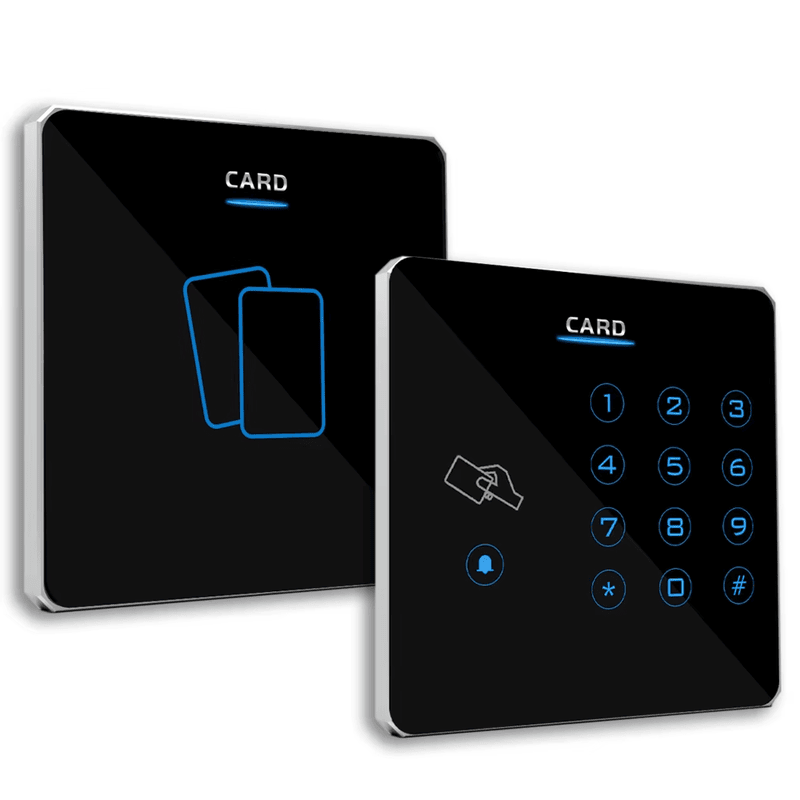

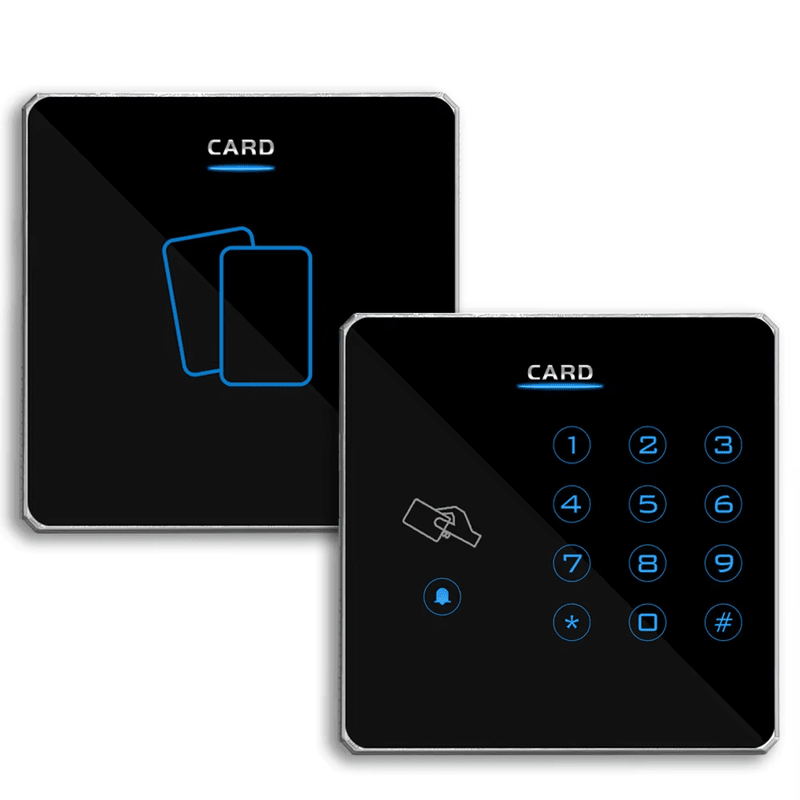

Ao contrário de unidades volumosas que podem comprometer o acabamento visual do ambiente, este leitor RFID metálico utiliza um formato quadrado de baixo perfil, instalado próximo à superfície da parede. A estrutura preta combina com portas de vidro, esquadrias de alumínio, paredes de concreto e recepções modernas. O teclado touch permite a introdução de PIN quando o projeto exige autenticação por cartão e senha através do controlador conectado. A área de leitura sem contato, por sua vez, oferece uma apresentação rápida da credencial sem desgaste mecânico. Projetos que também precisam de credenciais compatíveis podem utilizar os cartões RFID SCIVAS e outros formatos MF IC adequados.

Estrutura Metálica Ultrafina com Proteção contra Água

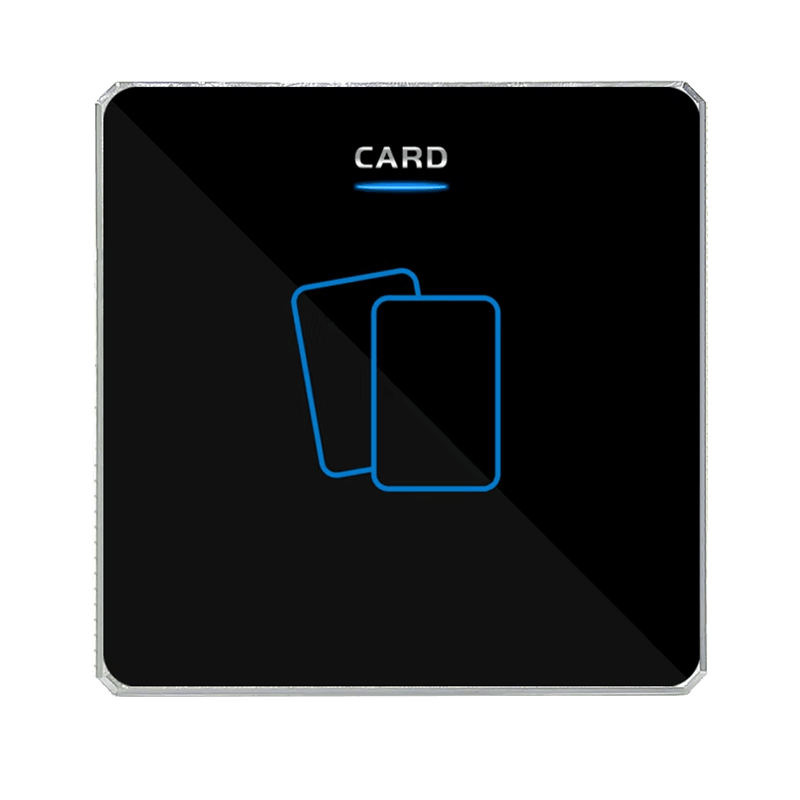

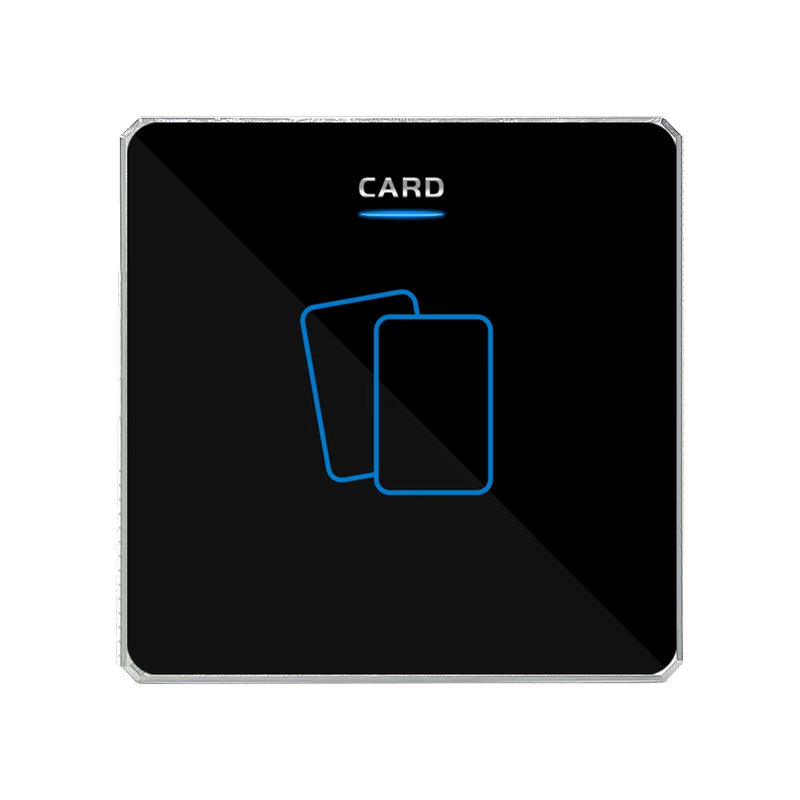

O perfil de apenas 6,5 mm é um dos principais diferenciais visuais do J102S, mas sua construção fina não foi desenvolvida apenas para melhorar a aparência. A estrutura de liga de zinco aumenta a resistência a impactos e ajuda o leitor a conservar um acabamento profissional em locais de circulação intensa. Os componentes eletrônicos internos são encapsulados em resina preta, proporcionando proteção confiável contra umidade em portas semiexternas, portões cobertos e ambientes úmidos. Para projetos que necessitam de um leitor antivandalismo, a placa frontal metálica também reduz o risco de rachaduras, deformações e manipulações indevidas em comparação com estruturas plásticas leves.

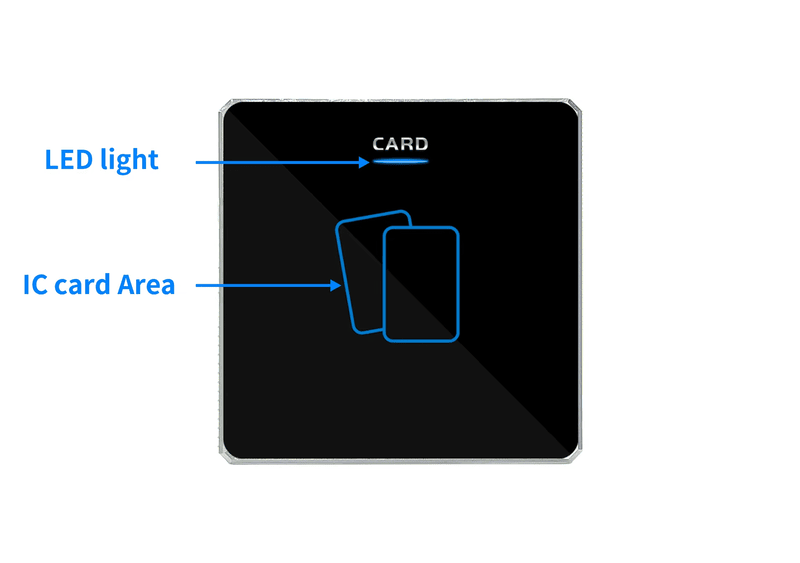

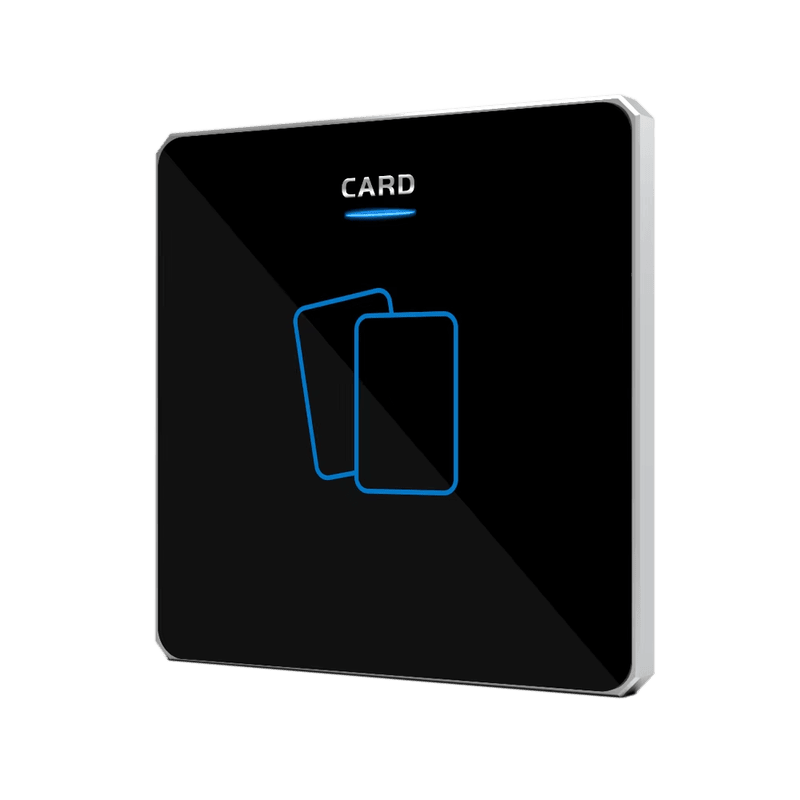

A SCIVAS fabrica este modelo para uma utilização diária consistente. A faixa de temperatura de operação entre -25°C e +75°C permite sua aplicação em diferentes condições climáticas, enquanto o consumo inferior a 60mA facilita o planejamento da alimentação nos painéis de controle de acesso. O indicador LED integrado e o buzzer interno fornecem sinais diretos durante o modo de espera, a leitura do cartão e a interação do usuário. A luz azul indica que o equipamento está em espera, enquanto a luz verde confirma a leitura da credencial.

Leitura MF IC de 13,56 MHz e Integração Wiegand

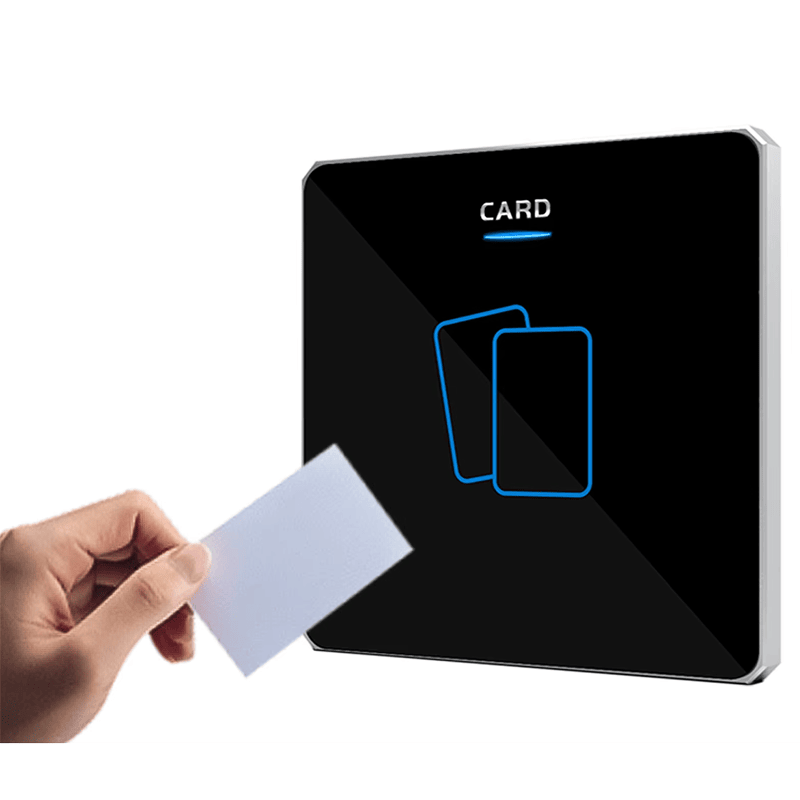

Como leitor de proximidade de 13,56 MHz, o J102S é otimizado para credenciais compatíveis com MF IC, incluindo cartões do tipo MIFARE 1 frequentemente utilizados em sistemas de entrada e controle de frequência. A distância típica de leitura é de 3-6 cm, adequada para acessos controlados porque exige que o usuário aproxime intencionalmente o cartão do leitor, reduzindo o risco de leituras acidentais. O tempo de resposta inferior a 0,2 segundo contribui para um fluxo de entrada eficiente em escritórios, condomínios residenciais e áreas restritas a funcionários.

O leitor disponibiliza saída nos formatos Wiegand 26 e Wiegand 34, podendo ser conectado a diversos controladores de acesso, painéis de frequência e plataformas de segurança de terceiros. Para compradores que comparam diferentes leitores RFID para controle de acesso, essa compatibilidade Wiegand é importante porque permite selecionar o leitor frontal independentemente da marca do controlador. Em condições adequadas de cabeamento, a distância de transmissão pode chegar a 100 metros, oferecendo maior flexibilidade quando o controlador precisa permanecer em um painel protegido e afastado da porta.

Desenvolvido para Instaladores, Distribuidores e Projetos OEM

Para instaladores de controle de acesso, o J102S atende a diversas necessidades comuns de projeto: é fino o suficiente para áreas comerciais visíveis, resistente para entradas de uso público e simples de integrar a arquiteturas convencionais de controladores. Durante a instalação, os técnicos devem confirmar a alimentação DC 9V-16V, conectar corretamente os polos positivo e negativo e compartilhar o GND com o controlador quando uma fonte externa for utilizada. Em instalações com cabos longos, o uso de um cabo de alimentação mais espesso ou de fios de rede em paralelo pode contribuir para um funcionamento mais estável.

Para distribuidores e parceiros OEM, este leitor de proximidade com proteção contra água pode ser posicionado como uma solução metálica de categoria superior para novas instalações, substituição de equipamentos e kits de controle de acesso. Ele pode integrar um conjunto mais amplo de leitores e credenciais, incluindo cartões e chaveiros RFID destinados a diferentes grupos de usuários. A SCIVAS pode apoiar discussões de projeto relacionadas à frequência, compatibilidade dos cartões, formato de cabeamento, acabamento da estrutura, identificação do produto e requisitos para pedidos em volume, ajudando cada cliente a selecionar o leitor conforme as condições reais de instalação.

Perguntas Frequentes

Para quais aplicações este leitor metálico de proximidade é indicado?

O J102S é indicado para portas de escritórios, entradas de condomínios, áreas de funcionários, salas técnicas, pontos de controle de frequência e acessos internos ou semiexternos protegidos. Seu corpo metálico fino atende a projetos nos quais a aparência é importante, enquanto a interface Wiegand permite a conexão a um controlador separado para o gerenciamento centralizado dos acessos.

O J102S é compatível com cartões MIFARE?

Sim. O leitor opera em 13,56 MHz e aceita cartões compatíveis com MF IC, incluindo credenciais do tipo MIFARE 1 utilizadas em muitos sistemas de controle de acesso. Antes de uma implantação em grande escala, é recomendável verificar o modelo exato do chip, o método de codificação e o formato do controlador para garantir a compatibilidade entre o leitor e as credenciais.

Este leitor pode ser instalado em áreas externas?

O equipamento possui encapsulamento em resina preta ao redor dos componentes eletrônicos internos, melhorando sua resistência à água e à umidade. Ele pode ser utilizado em diversas portas semiexternas ou áreas externas cobertas. Em instalações totalmente expostas, o desempenho também depende da vedação dos cabos, da qualidade da fixação na parede, da direção de escoamento da água e das condições ambientais de longo prazo.

Qual é a vantagem das saídas Wiegand 26 e Wiegand 34?

Wiegand 26 e Wiegand 34 são formatos amplamente utilizados em sistemas tradicionais de controle de acesso. Por isso, o leitor pode ser integrado a diversos painéis controladores de terceiros. Essa compatibilidade ajuda os instaladores a substituir leitores antigos, desenvolver sistemas com equipamentos de marcas diferentes ou padronizar os leitores frontais sem trocar o software e os controladores existentes.

O teclado touch é apenas um elemento de design?

Não. O teclado touch oferece uma interface limpa e pode ser utilizado em funções de acesso por PIN quando o controlador conectado estiver configurado para receber a entrada do teclado. A ausência de teclas mecânicas também evita o desgaste causado pelo uso frequente. A lógica final de autenticação por cartão, PIN ou cartão mais PIN depende das configurações do controlador.

A que distância o leitor pode ser instalado do controlador?

A especificação anterior indica uma distância de transmissão Wiegand de até 100 metros em condições adequadas de cabeamento. Em projetos reais, o instalador deve considerar a qualidade do cabo, a queda de tensão, as interferências, o aterramento e o trajeto da instalação. Para distâncias superiores a 50 metros, um cabo de alimentação mais espesso ou fios de rede em paralelo podem melhorar a estabilidade.

Por que escolher um leitor metálico em vez de um modelo plástico?

Um leitor com estrutura metálica é mais adequado para projetos que exigem maior resistência superficial, aparência antivandalismo e acabamento arquitetônico de categoria superior. Os leitores plásticos podem ser econômicos, mas os modelos metálicos normalmente oferecem uma instalação mais robusta em portas públicas, entradas compartilhadas e ambientes comerciais sujeitos a contato frequente ou possíveis impactos.
