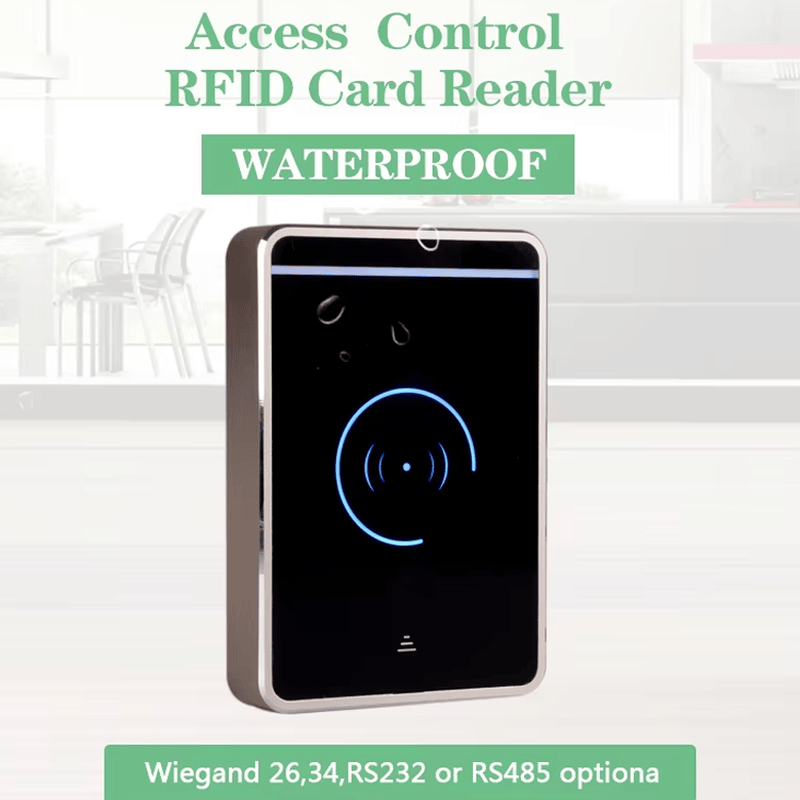

Leitor de Proximidade Touchscreen para Portas

Este leitor metálico com teclado touchscreen oferece uma solução robusta e moderna para o controle de acesso em portas. O painel tátil com retroiluminação azul proporciona uma operação intuitiva, inclusive em ambientes com pouca luz. Fabricado com estrutura em liga de zinco, o equipamento conta com proteção IP66 contra água e poeira, além de construção resistente a vandalismo, sendo indicado para instalações internas e externas. A compatibilidade com sistemas Wiegand facilita a integração com controladores de acesso já existentes.

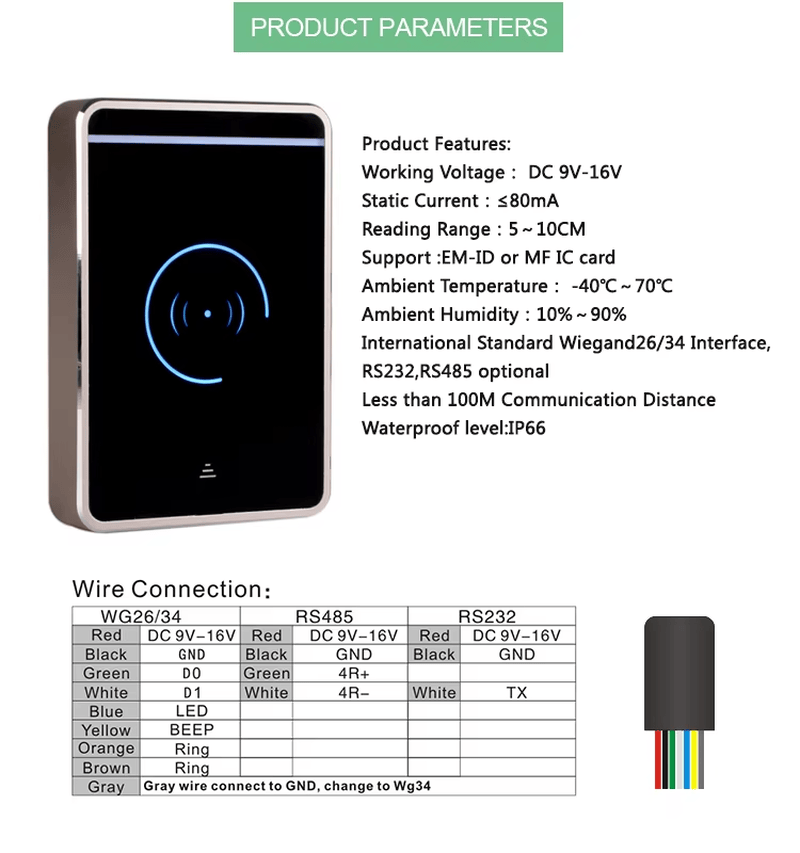

Especificações
Saída de dados nos formatos padrão Wiegand 26 bits e Wiegand 34 bits, com opções de leitor RFID RS232 e RS485
Tempo de resposta inferior a 0,2 segundo
Tempo de proximidade inferior a 0,5 segundo
Faixa de leitura por proximidade de 2-15cm
Compatível com cartões EM 4100 ID ou equivalentes (64 bits, Manchester Code) e cartões Mifare 1 na frequência de 13.56 MHz
Temperatura ambiente de -25°C a +75°C e umidade ambiente de 10% a 90%
Antena integrada
LED integrado de duas cores
Alto-falante integrado com buzzer
Tensão de trabalho DC 12V e corrente de trabalho de 70mA
Distância de comunicação de até 100 metros
Transferência de dados em tempo real
Disponível nas cores preta ou branca
Gabinete em PVC com resina preta para proteção contra água

Instalação
Utilize uma chave de fenda Phillips para soltar o parafuso localizado entre o painel frontal e a placa principal. Em seguida, fixe a placa principal na parede com as buchas plásticas e os parafusos fornecidos.

Avisos importantes
1. Confirme a tensão elétrica DC12V e identifique corretamente os polos positivo e negativo da fonte de alimentação.
2. Ao utilizar uma fonte de alimentação externa, certifique-se de que ela compartilhe a alimentação com a caixa controladora ou utilize o mesmo GND.
3. Quando a distância entre o leitor e o controlador for superior a 50m, utilize um cabo de alimentação com seção mínima de 1,5 cm² ou vários fios de rede conectados em paralelo.

Visão Geral do Leitor de Proximidade Touchscreen

O leitor de proximidade touchscreen SCIVAS J10S foi desenvolvido para projetos que exigem uma interface mais moderna do que os teclados mecânicos tradicionais, sem comprometer a leitura de cartões, a introdução de códigos PIN ou a comunicação com o controlador. O equipamento combina painel tátil, estrutura metálica resistente e compatibilidade com credenciais de duas frequências em um formato compacto.

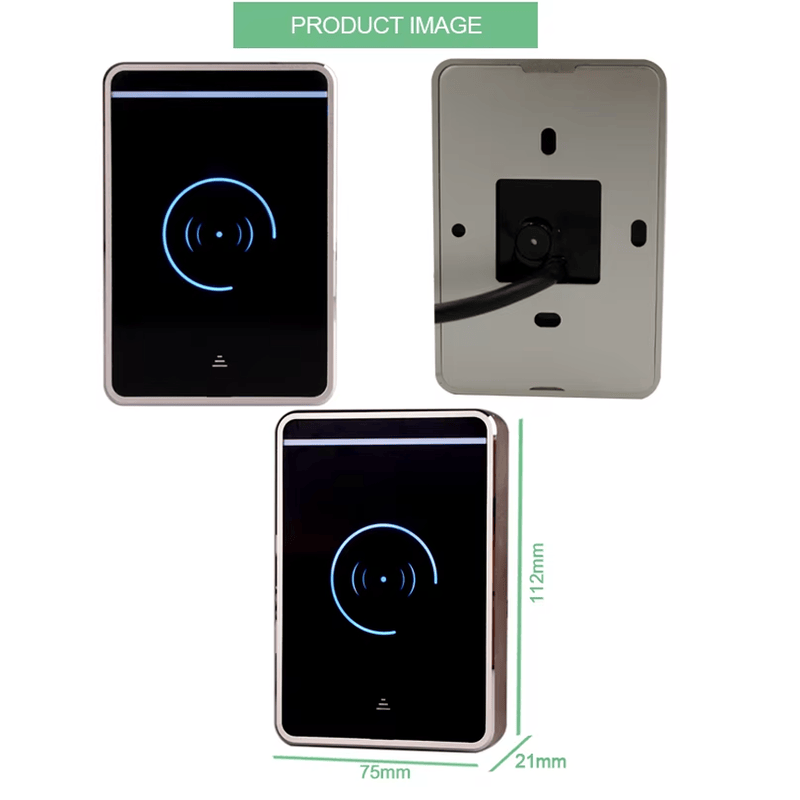

O teclado iluminado facilita a utilização em corredores, estacionamentos, recepções, entradas residenciais e instalações que funcionam durante a noite. A caixa de 112×75×21mm permite uma montagem discreta em batentes estreitos. Os acabamentos prateado ou dourado ajudam distribuidores e integradores a adaptar o leitor ao estilo visual de diferentes edifícios.

Acesso com Cartões de Dupla Frequência e Código PIN

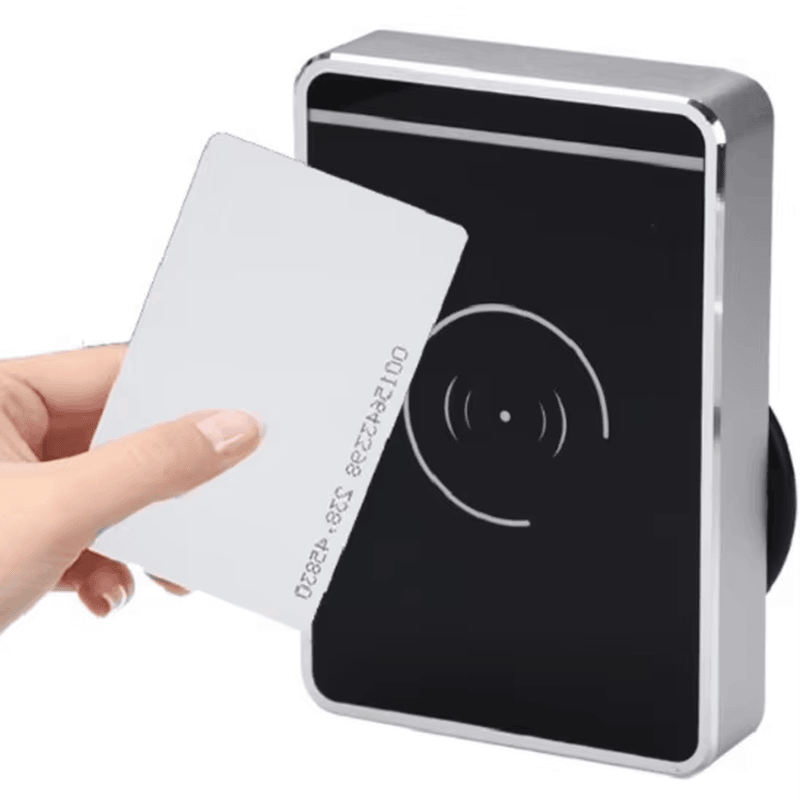

O J10S aceita cartões EM de 125KHz e cartões Mifare de 13.56MHz, sendo adequado para instalações que utilizam credenciais de baixa frequência, cartões inteligentes de alta frequência ou uma combinação de ambos. A distância típica de leitura de 3-8cm ajuda a evitar leituras involuntárias, pois o usuário precisa aproximar deliberadamente a credencial.

Empresas que já utilizam cartões RFID personalizados podem integrá-los ao leitor para criar uma solução de acesso coerente com a identidade do projeto. Dependendo do controlador e da política de segurança, o sistema pode ser configurado para acesso apenas com cartão, apenas com PIN ou com cartão e PIN. Os LEDs vermelho e verde e o buzzer integrado fornecem uma confirmação imediata ao usuário.

Estrutura Metálica IP66 para Ambientes Internos e Externos

A caixa metálica com proteção IP66 torna este leitor indicado para entradas cobertas, portões, armazéns, corredores industriais e outros locais sujeitos a poeira, respingos ou mudanças climáticas. A faixa de temperatura de -25°C a +75°C permite a utilização em diferentes regiões, enquanto a construção antivandalismo oferece maior proteção em áreas públicas ou sem supervisão permanente.

A superfície lisa do teclado touchscreen não apresenta o desgaste visual típico de botões mecânicos utilizados com frequência. Para projetos que necessitam de diferentes formatos de leitores na mesma instalação, a SCIVAS também fornece outros leitores de acesso RFID para portas, portões e ambientes operacionais distintos.

Integração por Wiegand, RS232 e RS485

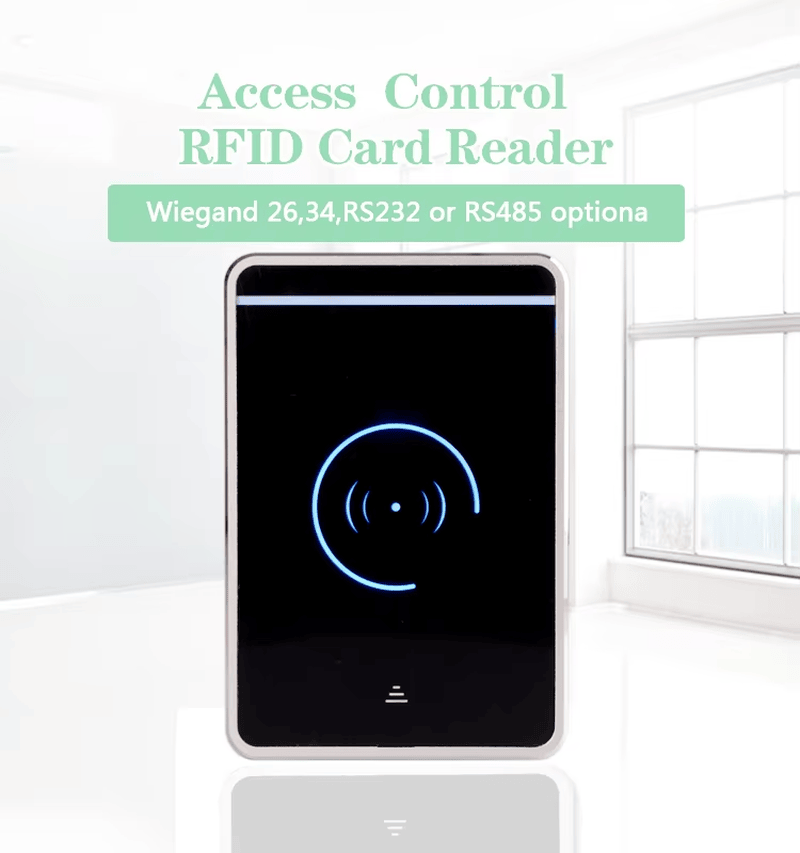

O leitor suporta saídas Wiegand 26 e Wiegand 34, amplamente utilizadas em controladores de acesso. Interfaces RS232 e RS485 opcionais também estão disponíveis para projetos que exigem comunicação serial. A distância de transmissão pode chegar a 100m com Wiegand, 10m com RS232 e 1200m com RS485, dependendo da qualidade dos cabos e das condições da instalação.

A alimentação de DC 9V a 16V facilita a integração com diferentes controladores. Em instalações com cabos longos, é importante verificar o aterramento comum, a seção do cabo, a estabilidade da fonte e a compatibilidade entre o formato de saída do leitor e a entrada do controlador.

Fornecimento para Projetos de Controle de Acesso

Como fornecedora de fábrica, a SCIVAS atende importadores, distribuidores, instaladores e integradores de sistemas de segurança. Antes da produção, os compradores podem confirmar a frequência dos cartões, o formato de saída, a cor da caixa, o método de conexão, a embalagem e a quantidade necessária.

Para instalações que exigem equipamentos com funções de gestão integradas, os compradores também podem comparar os nossos terminais de controle de acesso RFID e selecionar a arquitetura mais adequada para o projeto.

Perguntas Frequentes

Para quais projetos este leitor de proximidade touchscreen é indicado?

O J10S pode ser utilizado em escritórios, condomínios, portões, armazéns, escolas, áreas comerciais e outros locais que exigem entrada controlada por cartão ou código PIN. A estrutura metálica e a proteção IP66 ampliam as possibilidades de instalação em comparação com leitores básicos para ambientes internos.

O J10S aceita cartões de 125KHz e 13.56MHz?

Sim. O leitor aceita credenciais EM de 125KHz e cartões Mifare de 13.56MHz. Antes do pedido, o comprador deve confirmar o chip, o formato dos dados e a compatibilidade com o controlador ou a plataforma de gestão existente.

Este leitor pode ser instalado em áreas externas?

Sim. A caixa metálica possui proteção IP66 e pode ser utilizada em muitas instalações externas ou semiexternas. A passagem dos cabos e a abertura na parede devem ser devidamente vedadas, especialmente em locais sujeitos a chuva intensa ou exposição solar contínua.

Quais formatos de saída estão disponíveis?

As versões padrão suportam Wiegand 26 e Wiegand 34. Interfaces RS232 e RS485 podem ser fornecidas opcionalmente. A escolha deve considerar a entrada do controlador, a distância do cabeamento e o desenho geral do sistema.

Qual é a vantagem do teclado touchscreen?

O teclado touchscreen oferece uma aparência mais limpa e moderna, evita o desgaste de botões mecânicos e facilita a introdução de códigos PIN em ambientes escuros graças à retroiluminação azul.

O que deve ser confirmado antes de um pedido OEM?

O comprador deve confirmar a frequência, o tipo de cartão, o formato de saída, a alimentação elétrica, a cor da caixa, o ambiente de instalação, a embalagem e a quantidade. O envio de informações sobre o controlador ou do diagrama de conexão ajuda a verificar a compatibilidade.

A SCIVAS fornece o J10S para distribuidores e integradores?

Sim. O J10S pode ser fornecido para distribuidores, importadores, instaladores e integradores de controle de acesso. Pedidos em volume, requisitos de embalagem e opções de configuração podem ser discutidos de acordo com o cronograma e as necessidades do projeto.
