Leitor de Entrada código QR para Controle de Acesso

Otimize suas operações com o versátil leitor código QR R300. Este módulo embutido, compacto e de alto desempenho foi desenvolvido para integração eficiente em diferentes tipos de equipamentos. Ele realiza a leitura rápida e precisa de códigos de barras 1D e 2D, incluindo códigos QR, proporcionando uma experiência ágil ao usuário. Indicado para varejo, transporte público, pagamentos e controle de acesso, oferece captura de dados confiável, baixo consumo de energia e estrutura adequada para operação contínua.

O R300 é uma nova geração de dispositivo inteligente com elevado nível de integração. O módulo combina leitura embutida de códigos QR com identificação de cartões por aproximação. Utiliza tecnologia CMOS e um sistema inteligente de reconhecimento de imagens para oferecer alta taxa de identificação, leitura rápida, resposta sensível dos cartões e ampla compatibilidade. Seu formato compacto facilita a instalação em sistemas de pagamento por código QR, controle de acesso, máquinas de venda automática, armários inteligentes, equipamentos de automação e outras aplicações.

Principais características

1. O design de amplo ângulo permite ler códigos QR em diferentes posições, com detecção automática, reconhecimento em alta velocidade e funcionamento plug and play.

2. O mecanismo de decodificação com correção de erros permite transmissão transparente de dados e leitura precisa de códigos coloridos, complexos, deformados ou manchados.

3. Diversos modos de saída disponíveis: porta serial virtual USB, TTL, WG26/34, RS232 e RS485, atendendo a diferentes aplicações industriais.

4. A configuração padrão não exige programação complexa. Basta conectar o módulo ao computador, instalar o driver USB e realizar os ajustes pela porta USB.

5. A iluminação auxiliar branca integrada melhora a leitura de códigos exibidos em telas ou impressos em papel.

6. Compatível com cartões CPU, cartões IC, cartões de identificação de segunda geração, dispositivos móveis NFC e outros cartões por aproximação.

7. O painel de vidro temperado, as dimensões reduzidas e o formato embutido facilitam a integração em outros equipamentos.

8. O produto admite personalização e desenvolvimento secundário, com suporte e orientação técnica para projetos de integração.

Aplicações

O módulo R300 para leitura de códigos e cartões pode ser facilmente incorporado a diferentes dispositivos como componente de identificação. Entre as aplicações estão caixas de autoatendimento, validadores de pagamento em ônibus, equipamentos de verificação de bilhetes, máquinas de venda automática, catracas, portões de acesso e outros sistemas que utilizam leitura e reconhecimento de códigos QR.

Diagrama de conexão da interface de dados

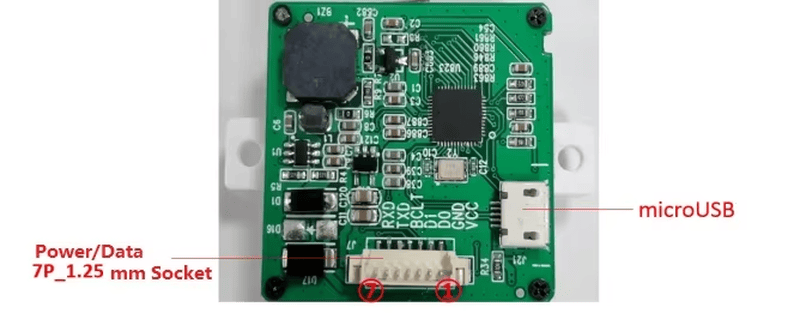

O R300 inclui um cabo de sete vias com 30 cm de comprimento e espaçamento de 1,25 mm, que deve ser conectado a um equipamento host para operação. Uma extremidade é ligada ao conector da interface de dados e a outra ao dispositivo periférico. O host pode ser um PC, terminal POS, microcontrolador, dispositivo Android ou outro terminal inteligente com interface USB, RS232 ou RS485. As conexões Wiegand DATA0 e DATA1 podem ser ligadas a um controlador com entrada Wiegand para formar um sistema de controle de acesso. A saída de dados RS232/RS485 utiliza um cabo 3Ppin de 20 cm.

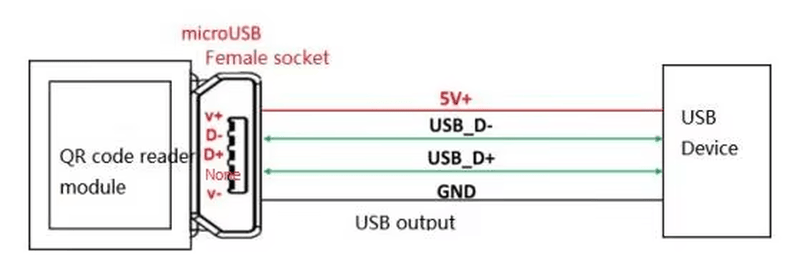

A figura abaixo apresenta o esquema de conexão do cabo à interface do equipamento externo.

Leitor código QR industrial para projetos OEM de acesso

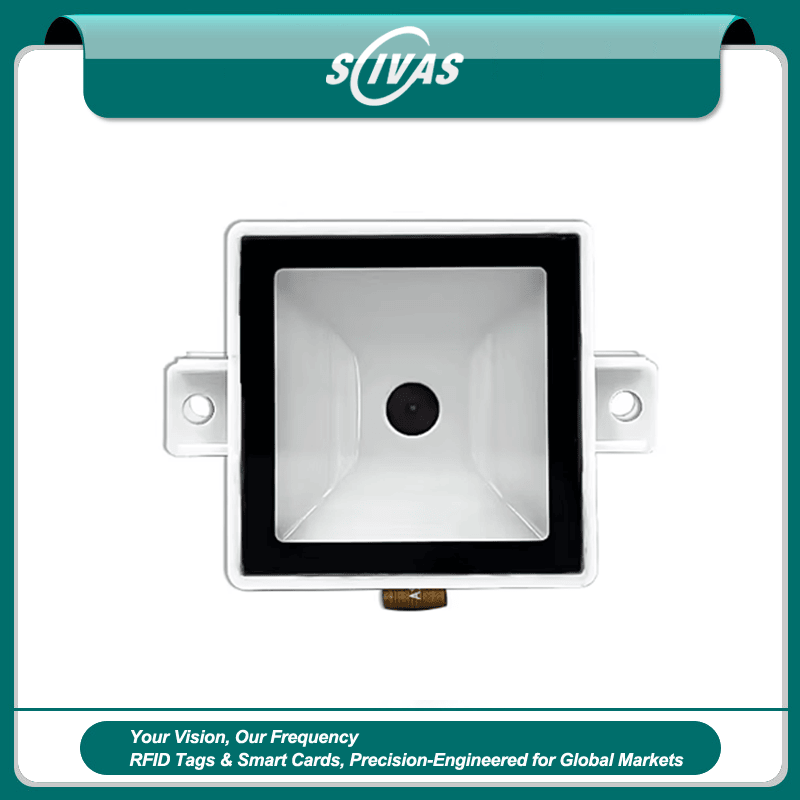

O SCIVAS R300 é um leitor código QR compacto desenvolvido para fabricantes de equipamentos, integradores de controle de acesso, produtores de quiosques e empresas de automação que precisam de reconhecimento confiável em espaços de instalação limitados. Em vez de utilizar um scanner externo volumoso, o módulo pode ser incorporado diretamente a catracas, armários inteligentes, máquinas de venda automática, validadores de bilhetes, terminais de autoatendimento, equipamentos de pagamento e portões de acesso. Seu corpo de 43×30×15mm, a janela de vidro temperado, o baixo consumo de energia e as diferentes interfaces facilitam projetos que exigem leitura estável, acabamento discreto e instalação eficiente.

Reconhecimento rápido para acesso e autoatendimento

O leitor utiliza sensor de imagem CMOS e mecanismo de decodificação baseado em imagem para capturar códigos QR apresentados em telas de celulares, bilhetes impressos, plástico, papel, metal e outros materiais. A resolução de 640×480, os 300000 pixels, a precisão de decodificação ≥10mil e a distância de leitura de 1–20cm atendem a aplicações com ingressos digitais, credenciais de visitantes, códigos de associados, pagamentos e autorizações temporárias. O amplo ângulo de captura admite rotação de 360° e inclinação ou desvio de ±45°, reduzindo a necessidade de posicionar o código em um ângulo exato.

Em pontos de entrada movimentados, a velocidade de resposta é essencial. O R300 oferece detecção automática, ativação instantânea e tempo de leitura inferior a 200 ms, permitindo apresentar o código sem pressionar botões. Isso contribui para reduzir filas em escritórios, academias, estacionamentos, condomínios, terminais de transporte, bibliotecas e áreas de bilhetagem. A iluminação branca auxiliar melhora a captura de códigos impressos e exibidos em telas, enquanto a resistência à interferência de luz intensa amplia a estabilidade em diferentes ambientes internos.

Interfaces flexíveis para controladores e terminais

Como os projetos de controle de acesso utilizam diferentes equipamentos host, o R300 oferece opções de conexão por porta serial virtual USB, WG26/34, TTL, RS232 e RS485, conforme a configuração selecionada. A interface de sete vias pode ser conectada a PCs, terminais POS, microcontroladores, dispositivos Android, controladores de acesso e outros terminais inteligentes. Em sistemas de portas baseados em Wiegand, DATA0 e DATA1 podem ser ligados à entrada do controlador, facilitando a implantação do módulo em leitores de entrada e sistemas de acesso por código QR.

O módulo também atende a soluções híbridas de identificação. Além da leitura de códigos QR, pode trabalhar com cartões CPU, cartões IC, cartões de identificação de segunda geração e dispositivos móveis NFC, conforme a configuração do sistema. Para projetos que também necessitam de leitores de credenciais, a SCIVAS fornece leitores RFID para controle de acesso e outros componentes embutidos, permitindo uma aquisição mais integrada.

Design compacto para instalação embutida

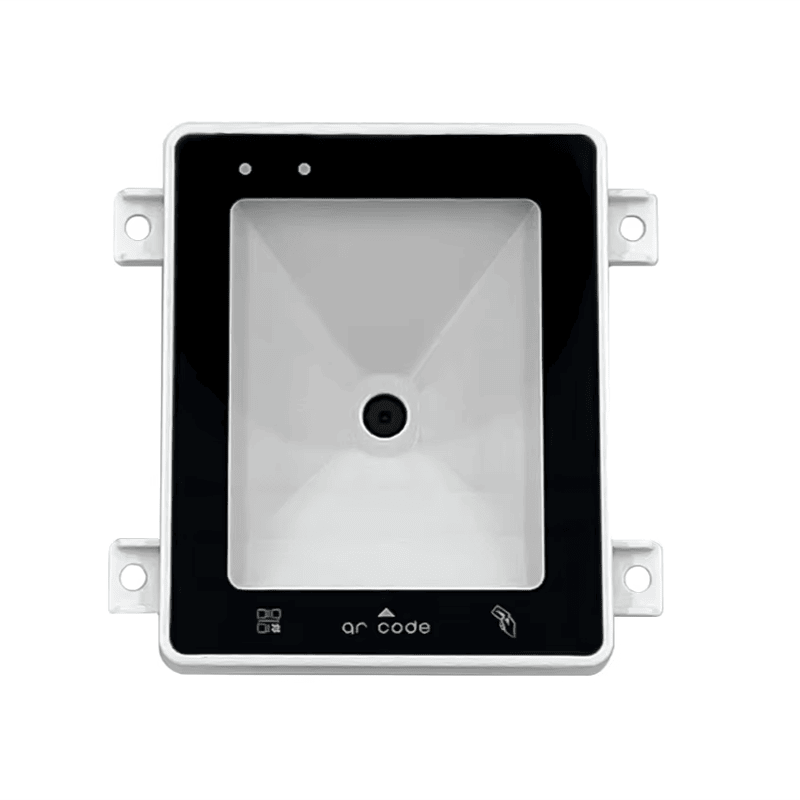

O R300 foi projetado para integração em equipamentos, e não para uso como scanner de mesa. A carcaça em ABS, a janela de vidro temperado de 20.5×20.5mm, o peso líquido de 20g e a estrutura compatível com montagem permitem instalá-lo em painéis frontais, compartimentos de pagamento, portas de armários, catracas e gabinetes personalizados. O conjunto pode incluir o módulo leitor, o manual e o cabo 7P. A tensão operacional de 5–12VDC ±10% e o consumo de 0.43W favorecem equipamentos que precisam funcionar continuamente com consumo controlado.

Em projetos OEM, a instalação embutida ajuda a preservar um design externo limpo. A janela de leitura pode ser posicionada no local mais intuitivo para apresentação de celulares ou bilhetes, enquanto os cabos permanecem protegidos dentro do equipamento. Essa configuração é adequada para quiosques de autoatendimento, terminais de varejo não assistido, máquinas de pagamento, sistemas de visitantes e portões de acesso. A SCIVAS também oferece suporte para desenvolvimento secundário, seleção de interfaces e personalização elétrica ou mecânica.

Aplicações para integradores e fabricantes

Este leitor código QR é indicado para compradores B2B que precisam de desempenho consistente em lotes de equipamentos. Ele pode ser utilizado em catracas de acesso, módulos para máquinas de venda automática, scanners para armários inteligentes e sistemas embutidos de identificação de associados, visitantes, bilhetes ou pagamentos. Para projetos que combinam código QR, RFID e códigos de barras, a SCIVAS também fornece scanners RFID e código QR, simplificando o fornecimento e a comunicação técnica.

A combinação de decodificação rápida, detecção automática, múltiplas interfaces, dimensões compactas e instalação embutida torna o R300 um componente confiável para sistemas modernos de acesso e autoatendimento. O produto atende fabricantes, distribuidores e integradores que precisam ler códigos em celulares ou materiais impressos, comunicar-se com controladores existentes e instalar o scanner em espaços onde leitores convencionais não são adequados.

Perguntas frequentes

Q1: Para quais projetos este leitor código QR é mais indicado?

Ele é indicado para projetos embutidos de acesso e autoatendimento nos quais o leitor deve ser instalado dentro de um equipamento host. As aplicações mais comuns incluem catracas, armários inteligentes, máquinas de venda automática, validadores de bilhetes, quiosques, sistemas de visitantes e portões que exigem reconhecimento rápido de códigos exibidos em celulares ou impressos.

Q2: O R300 consegue ler códigos QR na tela de celulares?

Sim. O módulo foi desenvolvido para ler códigos QR exibidos em telas de celulares e também códigos impressos em papel, plástico, metal e outros materiais. A iluminação branca auxiliar, o mecanismo de decodificação por imagem e o amplo ângulo de captura melhoram o reconhecimento em diferentes distâncias e posições.

Q3: Quais interfaces estão disponíveis para integração?

O R300 oferece porta serial virtual USB, WG26/34, TTL, RS232 e RS485, conforme os requisitos do projeto. Essas opções permitem conectar o módulo a controladores de acesso, terminais POS, dispositivos Android, microcontroladores e outros equipamentos host.

Q4: O produto pode ser utilizado em controle de acesso?

Sim. Além da leitura geral de códigos QR, o módulo foi desenvolvido para aplicações de entrada e verificação de credenciais. Por ser embutido, pode ser montado diretamente em catracas, quiosques ou terminais. Para projetos mais completos, a SCIVAS também fornece terminais RFID para controle de acesso.

Q5: É necessário realizar programação complexa antes do uso?

Para aplicações padrão, a configuração pode ser realizada pela porta USB e normalmente não exige programação complexa durante os testes iniciais. Os engenheiros podem ajustar o módulo conforme o equipamento host e a interface selecionada. Em projetos OEM especiais, a SCIVAS oferece orientação para integração e desenvolvimento secundário.

Q6: O leitor reconhece códigos manchados, coloridos ou deformados?

Sim. O mecanismo de correção de erros permite reconhecer diferentes condições reais, incluindo códigos coloridos, manchados, ligeiramente deformados ou exibidos em telas. O desempenho efetivo depende da qualidade, do tamanho, do contraste, do reflexo da superfície e da distância de instalação, por isso recomenda-se testar amostras antes da produção em massa.

Q7: O que deve ser confirmado antes de comprar o módulo?

O comprador deve confirmar o espaço disponível, a posição da janela de leitura, a interface do equipamento host, a tensão de alimentação, o roteamento dos cabos, o protocolo do controlador, a distância esperada e o tipo de código utilizado. O envio de desenhos ou fotografias do equipamento final ajuda a definir a configuração correta e reduzir riscos de integração antes da produção em lote.
