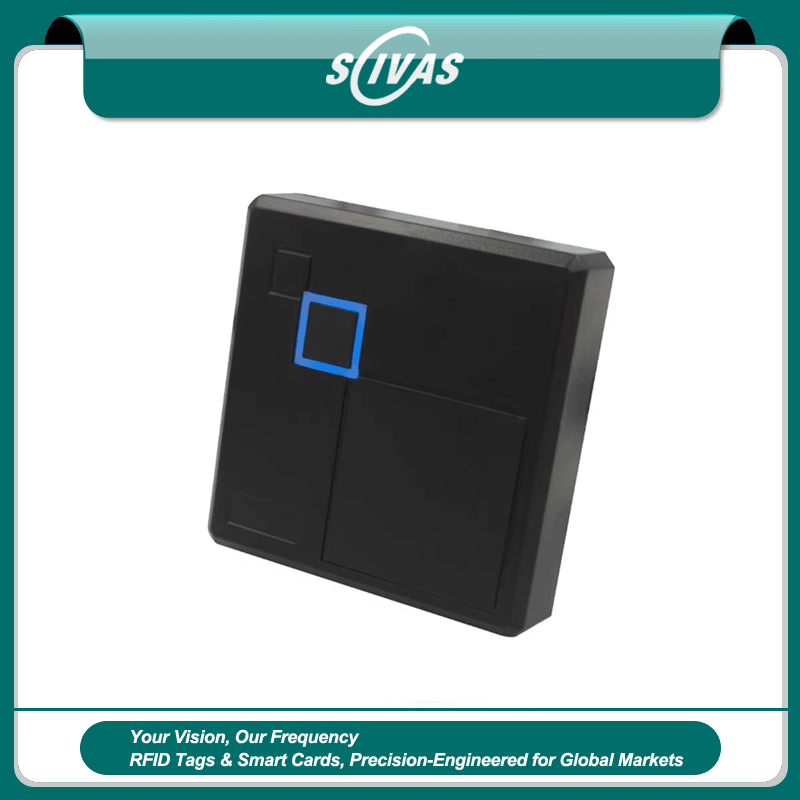

Leitor RFID banda dupla Wiegand para Controle de Acesso

Este leitor RFID dual band oferece uma solução versátil para sistemas de controle de acesso. Compatível com as frequências de 125 kHz e 13,56 MHz, o dispositivo permite a leitura de diversos cartões EM, IC e HID. Sua estrutura resistente à água e o gabinete durável em ABS possibilitam a instalação em ambientes internos e externos. Com saída Wiegand 26/34, o equipamento pode ser facilmente integrado a sistemas de segurança existentes. O desempenho estável e a rápida identificação das credenciais contribuem para um controle de entrada seguro e eficiente, tanto em novas instalações quanto em projetos de modernização.

O leitor de dupla frequência 125 kHz e 13,56 MHz combina tecnologias LF e HF em um único equipamento de proximidade. É compatível com cartões EM4100, EM4200, TK4100 e modelos equivalentes, além de credenciais MIFARE de 13,56 MHz. As interfaces Wiegand 26 e Wiegand 34 facilitam a conexão com controladoras de acesso de terceiros. O produto pode ser utilizado em sistemas de controle de acesso, registro de ponto, cadastro de visitantes e autenticação de identidade.

Especificações

Saída de dados nos formatos padrão Wiegand 26 bits e Wiegand 34 bits; versões com RS232 ou RS485 disponíveis opcionalmente

Tempo de resposta inferior a 0,5 segundo

Distância de leitura aproximada de 3 a 5 cm

Compatível com cartões EM4100 ID e modelos equivalentes de 125 kHz, além de cartões MIFARE 1 de 13,56 MHz

Temperatura de operação de -25°C a +75°C e umidade ambiente de 10% a 90%

Antena integrada

Indicador LED integrado de duas cores

Sinalizador sonoro integrado

Tensão de operação de DC 9V a 16V e consumo de corrente inferior a 60mA

Distância de comunicação de até 100 metros em condições adequadas de instalação

Transferência de dados em tempo real

Disponível nas cores preta ou branca

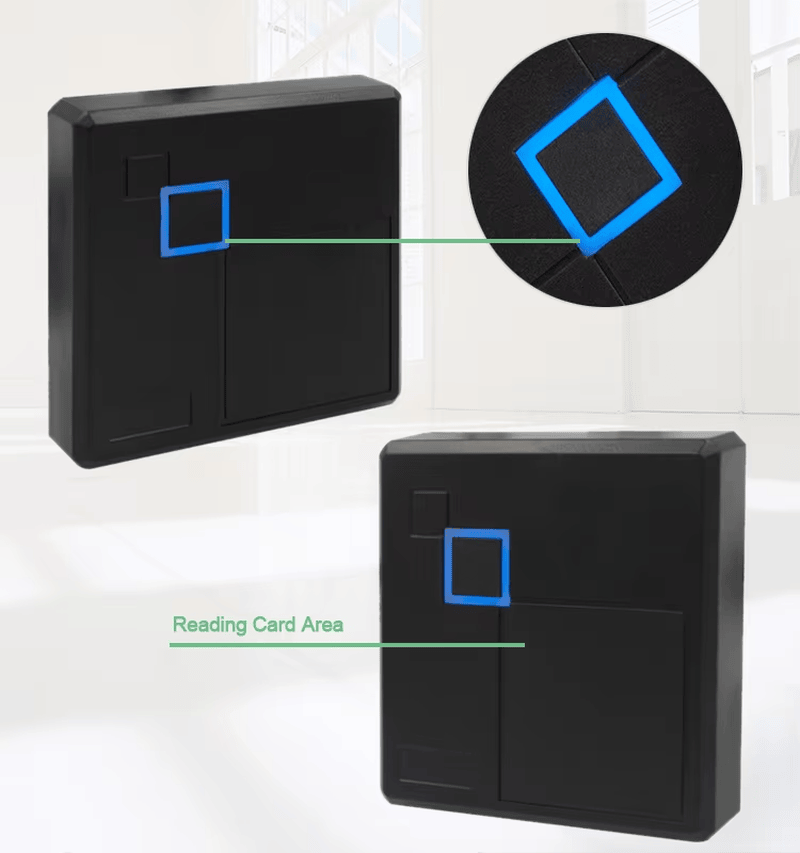

Gabinete em ABS com encapsulamento interno em resina para proteção contra água

Instalação

Utilize uma chave Phillips para soltar o parafuso entre o painel frontal e a base. Em seguida, fixe a base na parede com buchas plásticas e parafusos adequados.

Observações

1. Confirme a tensão elétrica de alimentação e identifique corretamente os polos positivo e negativo antes de ligar o dispositivo.

2. Ao utilizar uma fonte de alimentação externa, certifique-se de que o leitor e a controladora compartilhem o mesmo aterramento GND.

3. Quando a distância entre o leitor e a controladora for superior a 50 metros, utilize um cabo de alimentação com seção mínima de 1,5 mm² ou vários condutores de cabo de rede em paralelo, conforme os requisitos da instalação.

Leitor RFID banda dupla para Sistemas com Credenciais Mistas

A SCIVAS fabrica este leitor RFID dual band para projetos de portas que precisam processar credenciais de baixa e alta frequência em um único equipamento compacto. Em vez de obrigar o proprietário de um edifício a substituir imediatamente todos os cartões antigos, o leitor aceita credenciais EM de 125 kHz e cartões MIFARE de 13,56 MHz na mesma unidade de parede. Essa combinação é indicada para edifícios comerciais, condomínios, áreas exclusivas para funcionários, salas técnicas, escolas, academias e portões onde diferentes tipos de cartão precisam coexistir durante uma atualização do sistema.

O modelo foi desenvolvido para instalações práticas de controle de acesso, sem adicionar complexidade desnecessária ao projeto. A leitura é realizada a uma distância aproximada de 3 a 5 cm, ajudando a evitar identificações acidentais e permitindo que o usuário aproxime o cartão de maneira natural. Para conexão com painéis de acesso, o leitor oferece saída Wiegand 26 ou Wiegand 34, formatos ainda amplamente utilizados em controladoras de portas. Para compradores que avaliam leitores RFID de dupla frequência, este modelo é uma opção específica para entrada segura em portas, em vez de emissão de cartões em mesa ou identificação de longa distância.

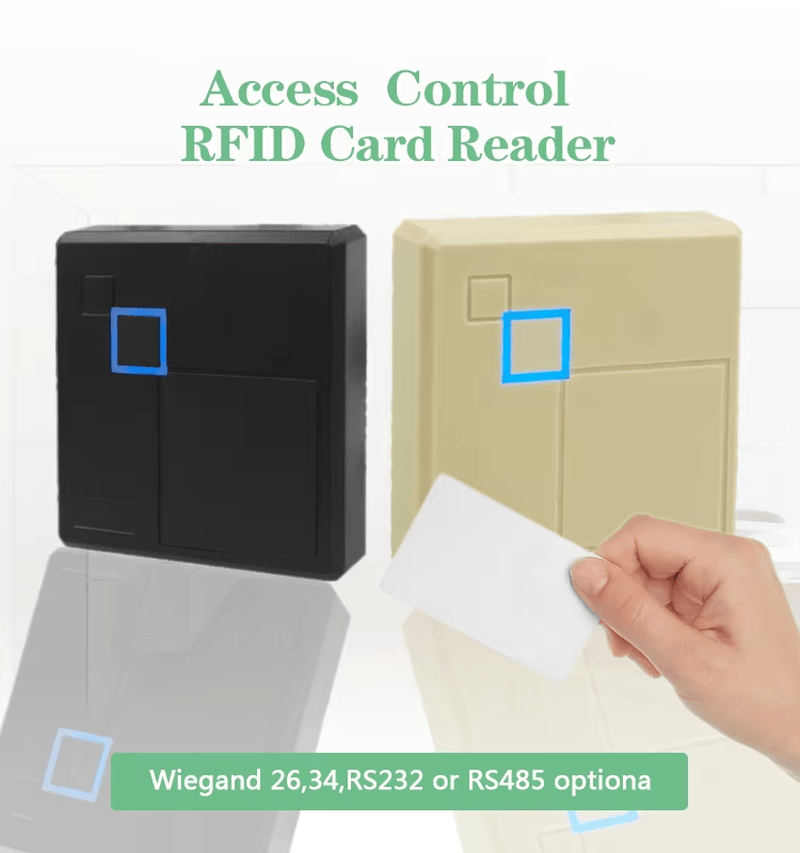

Compatibilidade com Credenciais de 125 kHz e 13,56 MHz

Um desafio recorrente em projetos de controle de acesso é a migração das credenciais. Algumas instalações ainda utilizam cartões ID EM4100, EM4200, TK4100 ou modelos compatíveis de 125 kHz, enquanto setores mais novos podem operar com cartões MIFARE de 13,56 MHz. Este leitor RFID dual band ajuda a integrar as duas tecnologias em um único gabinete, proporcionando uma transição mais simples para projetos nos quais substituir simultaneamente todos os cartões, cadastros de usuários e leitores de porta aumentaria os custos e os riscos operacionais.

Como o equipamento aceita as duas famílias de cartões, ele pode ser utilizado por instaladores que precisam de um leitor estável de 125 kHz e 13,56 MHz para modernizações realizadas por etapas. Os gestores podem atualizar as credenciais por departamento, andar ou edifício, sem eliminar imediatamente todos os crachás antigos. Quando o projeto também inclui cartões impressos, crachás corporativos ou credenciais para visitantes, a SCIVAS pode coordenar a seleção do leitor com cartões RFID compatíveis, permitindo que a credencial e o equipamento sejam avaliados dentro do mesmo fluxo de controle de acesso.

Leitor RFID Wiegand para Controladoras de Porta

O leitor transmite dados nos formatos Wiegand 26 ou Wiegand 34, facilitando a conexão com diversas controladoras de acesso de terceiros. A distância de transmissão pode alcançar até 100 metros quando são utilizados cabeamento e condições de instalação adequados. Dessa forma, o leitor pode ser montado junto à porta, enquanto a controladora permanece protegida dentro de um painel ou gabinete técnico. Essa configuração é importante em portões externos, entradas de recepção e salas de equipamentos, onde o dispositivo exposto deve ser simples, resistente e fácil de substituir durante futuras atualizações.

Os requisitos elétricos também favorecem o trabalho do instalador. O equipamento opera com tensão DC de 9V a 16V e consome menos de 60mA, reduzindo a carga sobre fontes utilizadas em sistemas com várias portas. O intervalo de leitura é inferior a 0,5 segundo, proporcionando uma resposta rápida em horários de grande circulação. O LED integrado apresenta indicação visual clara: vermelho durante o modo de espera e verde após a leitura do cartão. Essa confirmação ajuda a evitar dúvidas dos usuários e simplifica a operação diária do sistema.

Gabinete Resistente à Água para Áreas Internas e Externas

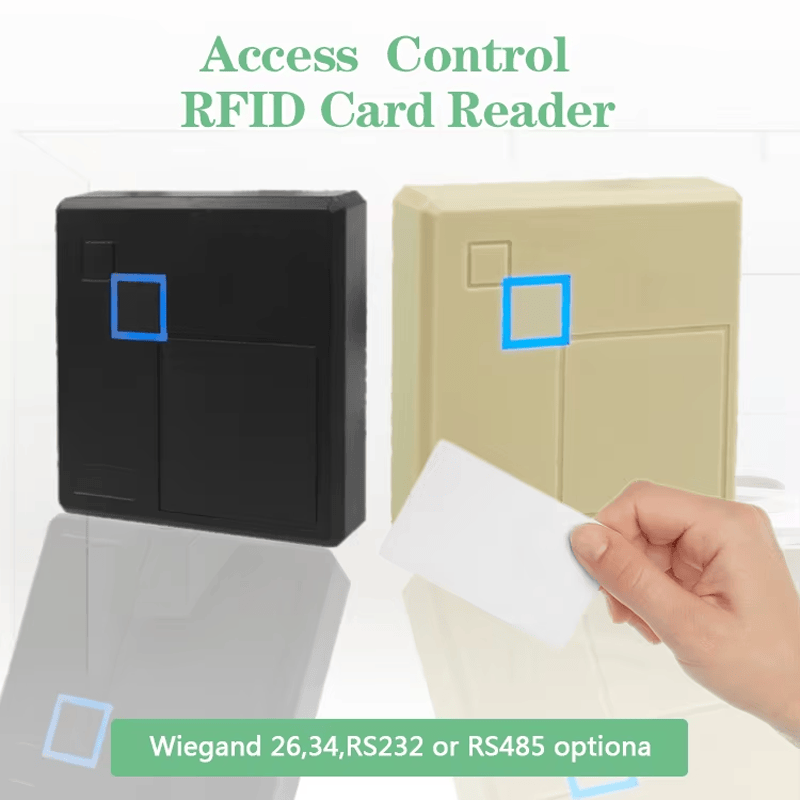

Em entradas expostas à umidade, respingos de chuva, poeira ou limpeza frequente, a construção mecânica do leitor é tão importante quanto sua compatibilidade de frequência. Este leitor RFID resistente à água possui gabinete compacto em ABS e formato quadrado de 86x86x18mm, adequado para montagem em paredes de ambientes internos ou parcialmente externos. As opções nas cores preta e branca facilitam a integração visual com diferentes batentes, entradas de recepção e painéis de controle de acesso.

A faixa de temperatura de operação de -25°C a +75°C amplia as possibilidades de aplicação em diferentes ambientes prediais. O leitor pode ser instalado em corredores refrigerados, postes protegidos, entradas de armazéns ou pontos externos cobertos, desde que sejam respeitadas as condições especificadas. A curta distância de leitura também atende locais onde a equipe de segurança deseja que o usuário apresente deliberadamente a credencial. Para instaladores que procuram leitores RFID para controle de acesso, este modelo combina duas frequências, estrutura resistente às condições ambientais e uma interface padrão para controladoras.

Aplicações Recomendadas

Este leitor dual band é indicado para projetos que precisam de autenticação confiável sem acrescentar recursos de rede complexos no ponto de leitura. Entre as aplicações mais comuns estão controle de acesso de funcionários, entradas com registro de ponto, postos de cadastro de visitantes, dormitórios escolares, portões de condomínios, edifícios comerciais e áreas internas restritas. O produto também atende instalações onde cartões EM antigos e credenciais MIFARE mais recentes precisam funcionar simultaneamente durante um período de transição.

A SCIVAS oferece suporte a pedidos OEM e projetos personalizados, incluindo seleção do modelo, verificação de compatibilidade das credenciais, aplicação de logotipo e coordenação da embalagem. Para integradores de sistemas, a principal vantagem é a previsibilidade da instalação: saída Wiegand padrão, baixo consumo de corrente, montagem de parede convencional e suporte a duas das principais frequências utilizadas em controle de acesso. Para distribuidores, o produto pode atender a uma variedade maior de projetos do que um leitor de frequência única, reduzindo a necessidade de manter versões LF e HF separadas em estoque.

Especificações Técnicas

Perguntas Frequentes

P1: O que é um leitor RFID dual band?

Um leitor RFID dual band é um dispositivo para portas que aceita duas faixas de frequência RFID em um único equipamento. Este modelo da SCIVAS funciona com credenciais EM de 125 kHz e credenciais MIFARE de 13,56 MHz, ajudando instaladores a administrar sistemas com diferentes cartões durante modernizações, substituições por etapas ou projetos com vários edifícios.

P2: Este leitor funciona com cartões EM e MIFARE?

Sim. O leitor foi desenvolvido para cartões compatíveis com a tecnologia EM de 125 kHz, como EM4100, EM4200 e TK4100, além de credenciais MIFARE opcionais de 13,56 MHz. Antes de uma instalação em grande escala, a compatibilidade deve ser confirmada de acordo com o chip exato do cartão, o formato dos dados e os requisitos da controladora, principalmente quando o projeto utiliza um banco de usuários existente.

P3: O produto pode ser instalado em portas externas?

Sim. O gabinete compacto e resistente à água permite a instalação em portas internas, entradas externas cobertas, portões de perímetro e pontos semelhantes. Ainda assim, devem ser adotados procedimentos adequados de cabeamento, vedação e montagem, pois o desempenho de longo prazo depende tanto da construção do leitor quanto da qualidade da instalação.

P4: Qual interface este leitor RFID Wiegand utiliza?

O leitor oferece saída Wiegand 26 e Wiegand 34, permitindo a conexão com diversas controladoras de acesso convencionais. Para obter comunicação estável, o instalador deve seguir o diagrama elétrico da controladora, utilizar cabos apropriados e observar o aterramento quando a distância entre o leitor e o painel for elevada.

P5: Qual é a distância de leitura deste modelo?

A distância padrão de leitura é de aproximadamente 3 a 5 cm. Essa faixa é adequada para portas seguras nas quais o usuário apresenta intencionalmente sua credencial. A leitura por proximidade reduz o risco de identificações acidentais nas imediações da porta e mantém uma experiência rápida para funcionários, moradores, visitantes e demais usuários autorizados.

P6: Por que escolher um leitor dual band em vez de um modelo de frequência única?

Um leitor dual band oferece maior flexibilidade quando a instalação utiliza cartões antigos de 125 kHz e cartões mais recentes de 13,56 MHz. Ele pode reduzir a necessidade de substituir todas as credenciais imediatamente, simplificar projetos de modernização e permitir que distribuidores ou instaladores atendam a mais aplicações com um único modelo, sem manter leitores LF e HF separados.

P7: A SCIVAS oferece suporte a projetos OEM deste leitor?

A SCIVAS pode atender projetos personalizados com seleção de modelo, aplicação de logotipo, verificação de compatibilidade das credenciais, coordenação de embalagem e inspeção antes do envio. Em projetos OEM ou de integração, o comprador pode informar o tipo de cartão, a interface da controladora, o ambiente de instalação e a quantidade prevista para que a configuração seja revisada antes da produção.
