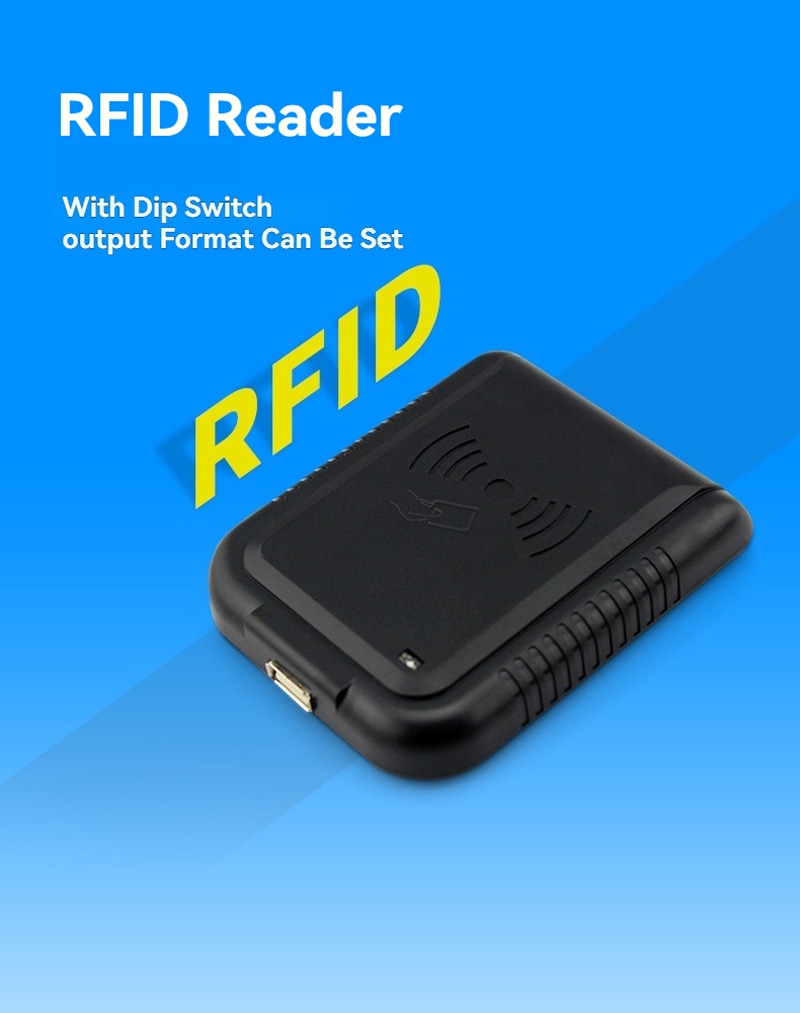

Leitor RFID LF com DIP Switch e Saída UID Configurável

O R40DB possui um DIP switch que permite alterar manualmente o formato de saída do UID (Identificador Único) do chip. Trata-se de um leitor RFID LF de mesa de alto desempenho, operando em 125 kHz e sem necessidade de driver, com distância de leitura de até 80 mm. Seu design compacto combina operação simples com transmissão de dados estável e confiável. O equipamento é indicado para sistemas e projetos de identificação por radiofrequência, incluindo gerenciamento automatizado de estacionamentos, identificação pessoal, controle de acesso e controle de entrada em áreas de produção.

O leitor LF R40DB com DIP switches lê o UID de chips de baixa frequência, como TK4100 e EM4200, e envia as informações para um computador. O formato de saída do UID pode ser selecionado manualmente por meio dos DIP switches.

Descrição do produto

Leitura de mesa em 125 kHz para acesso e identificação

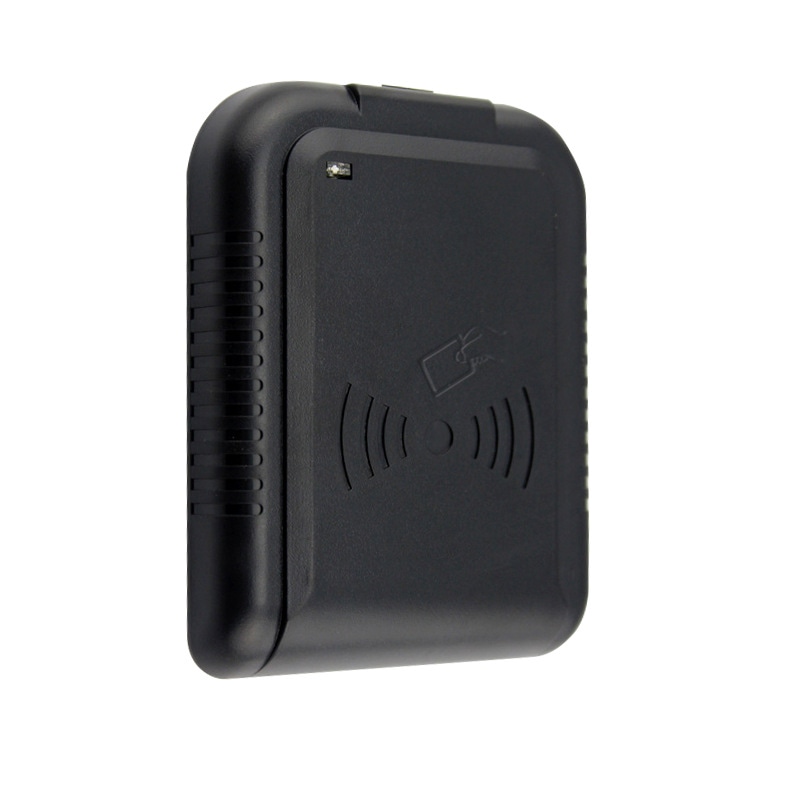

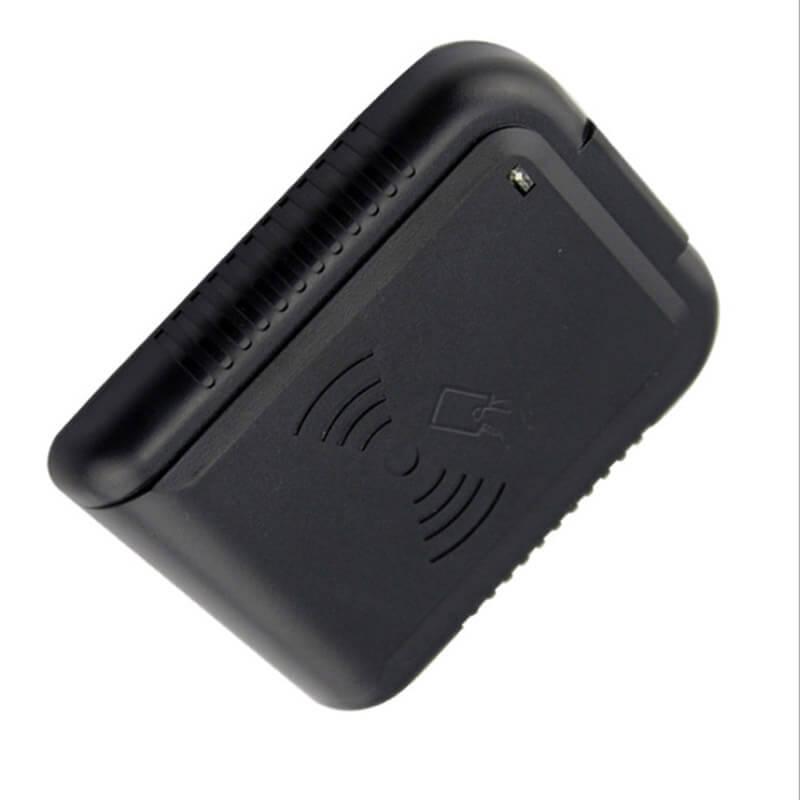

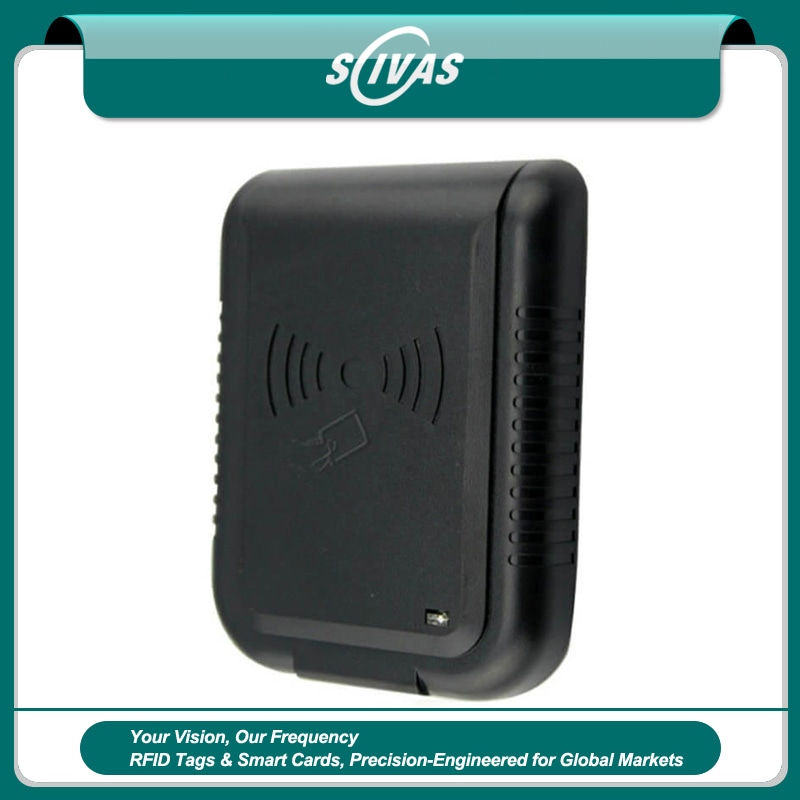

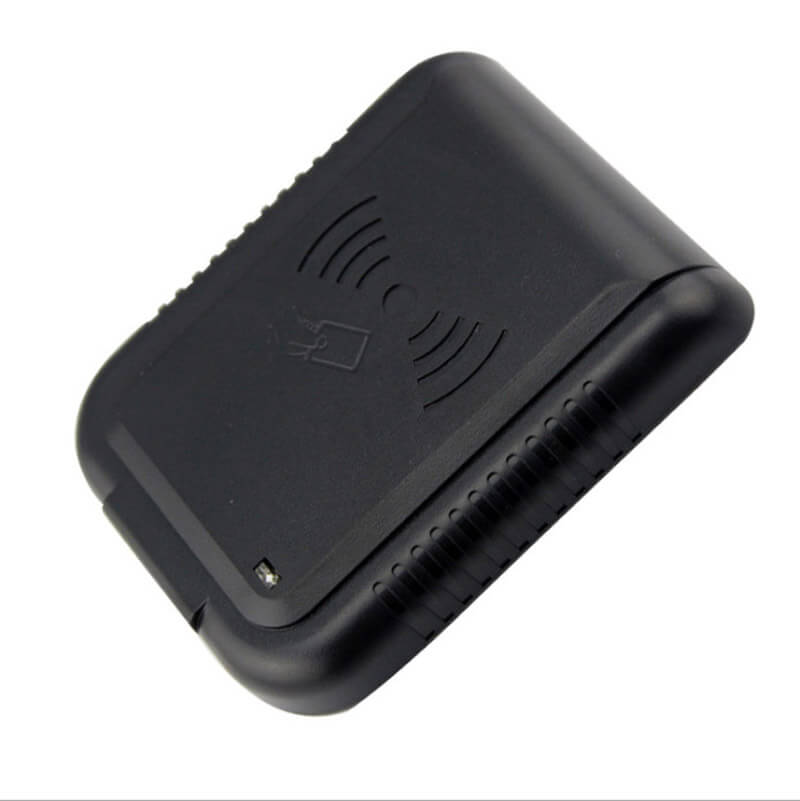

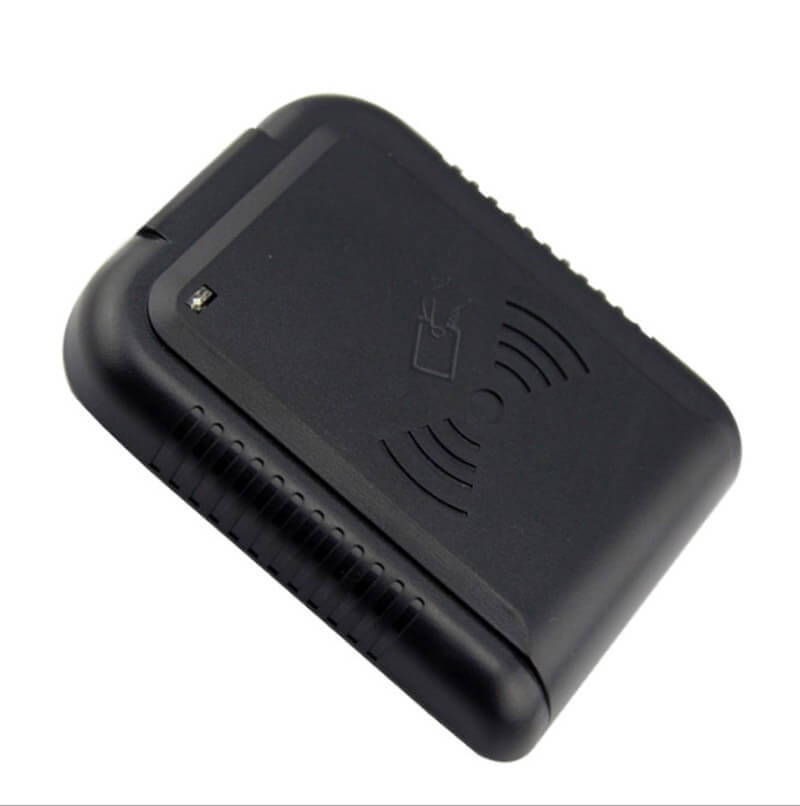

O SCIVAS R40DB é um leitor de cartões RFID LF compacto, desenvolvido para a leitura de credenciais de 125 kHz a curta distância em balcões de atendimento, recepções, postos de segurança, cabines de estacionamento, terminais de cadastro e estações de trabalho. O equipamento funciona como uma conexão estável entre as credenciais físicas de baixa frequência e o software de gerenciamento do cliente. Quando um cartão é aproximado, o leitor captura o UID e o envia ao dispositivo conectado pela interface USB, permitindo que plataformas de controle de acesso, estacionamento, visitantes, associados e frequência identifiquem a credencial com rapidez e consistência.

Muitos projetos continuam utilizando credenciais de 125 kHz por serem práticas, econômicas e amplamente adotadas em instalações novas ou já existentes. O R40DB é compatível com cartões LF comuns de somente leitura, como EM4200, TK4100 e SMC4001. É uma opção adequada para integradores que precisam cadastrar cartões, comparar registros em bancos de dados, verificar identidades na recepção ou testar credenciais. Em projetos que utilizam cartões RFID impressos ou codificados, o leitor oferece um ponto de leitura conveniente antes da emissão e ativação das credenciais.

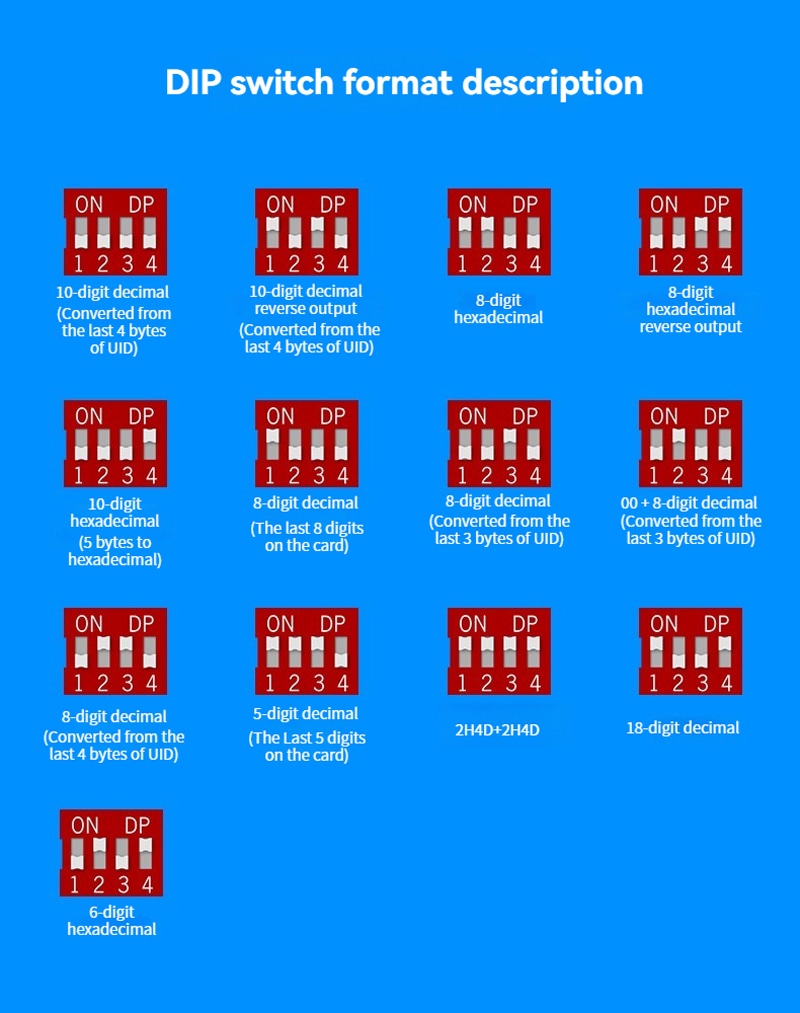

Controle do formato UID por DIP switch

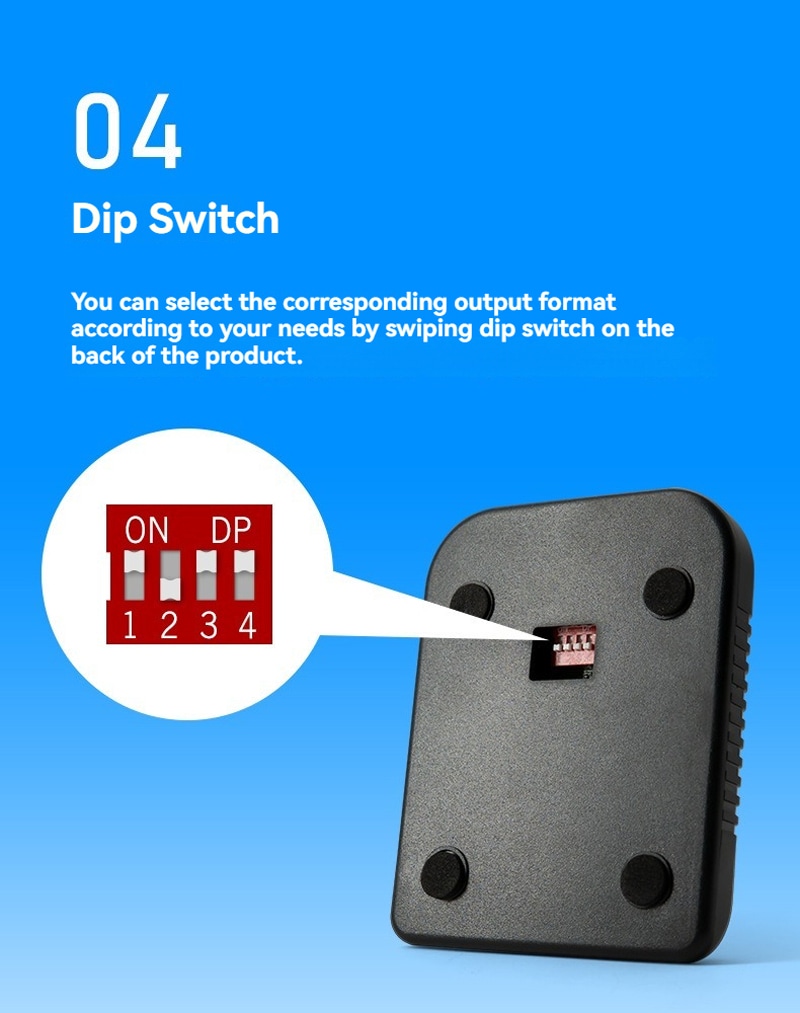

Um dos principais diferenciais deste leitor RFID USB é o DIP switch físico para configurar o formato de saída do UID. Em instalações reais, diferentes plataformas podem exigir formatos numéricos, ordens de bytes ou padrões de apresentação distintos. Quando cada alteração depende de utilitários, drivers ou configurações de firmware, a implantação se torna mais demorada. Com o R40DB, o instalador pode ajustar o formato diretamente no dispositivo, facilitando a integração com o software existente e reduzindo o trabalho de configuração em várias estações.

Esse recurso é especialmente útil para distribuidores e integradores que fornecem leitores a clientes com regras de banco de dados diferentes. Um local pode exigir saída decimal para um sistema de frequência mais antigo, enquanto outro utiliza saída hexadecimal em uma plataforma de acesso ou estacionamento. A configuração física oferece maior controle ao instalador e reduz o risco de incompatibilidade quando o leitor é transferido entre balcões ou projetos.

Operação USB sem driver

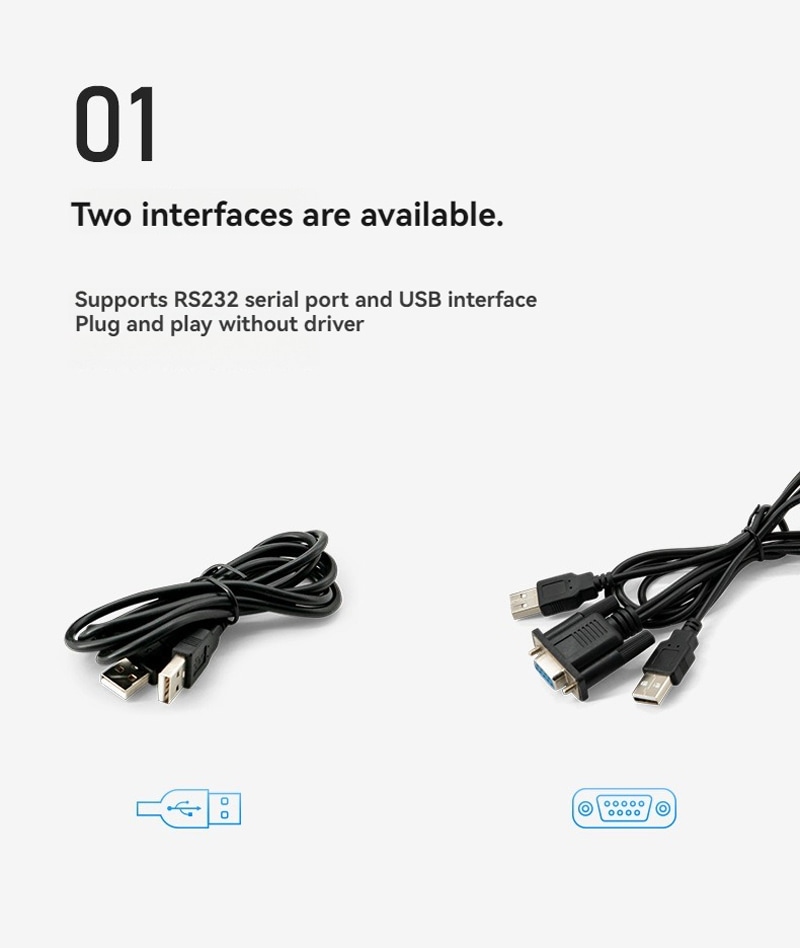

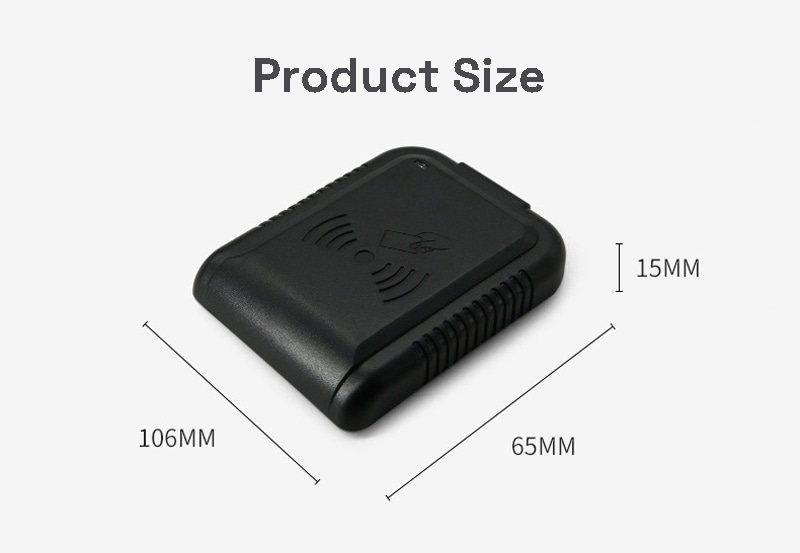

O R40DB utiliza interface USB com operação plug-and-read em ambientes comuns, incluindo Windows XP, WinCE, Windows 7, Windows 10, Windows 11, Linux e Android. O cabo de 1400 mm oferece alcance adequado para diferentes configurações de balcão, enquanto o gabinete de ABS com 105 x 65 x 15 mm permite posicionar o leitor ao lado de monitores, teclados, terminais POS ou equipamentos de cadastro. Para o operador, o processo é simples: conectar o dispositivo, aproximar o cartão da área de leitura e permitir que o software receba o UID.

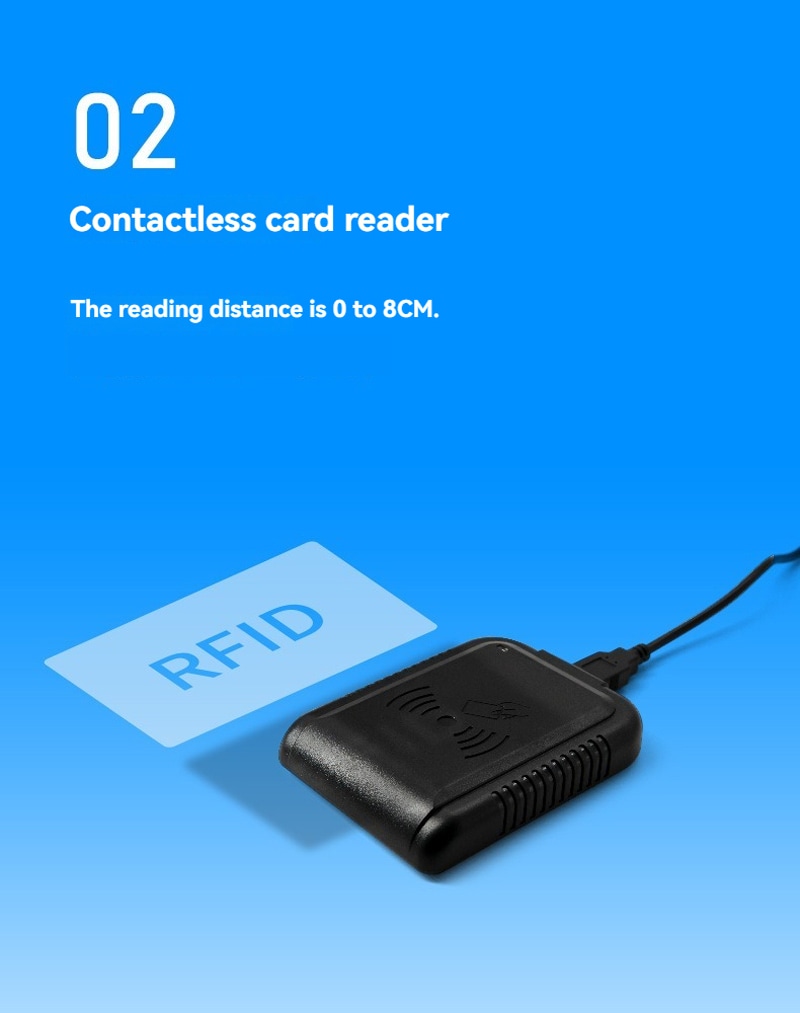

A distância típica de leitura é de 0 a 80 mm, apropriada para operações controladas em que o usuário aproxima intencionalmente o cartão. Essa leitura de curto alcance ajuda a evitar a captura acidental de credenciais próximas em recepções, postos de segurança e escritórios de estacionamento. O tempo de resposta inferior a 200 ms permite realizar verificações sucessivas sem atrasos perceptíveis. O LED bicolor e o buzzer fornecem uma confirmação clara da leitura.

Desenvolvido para implantações práticas

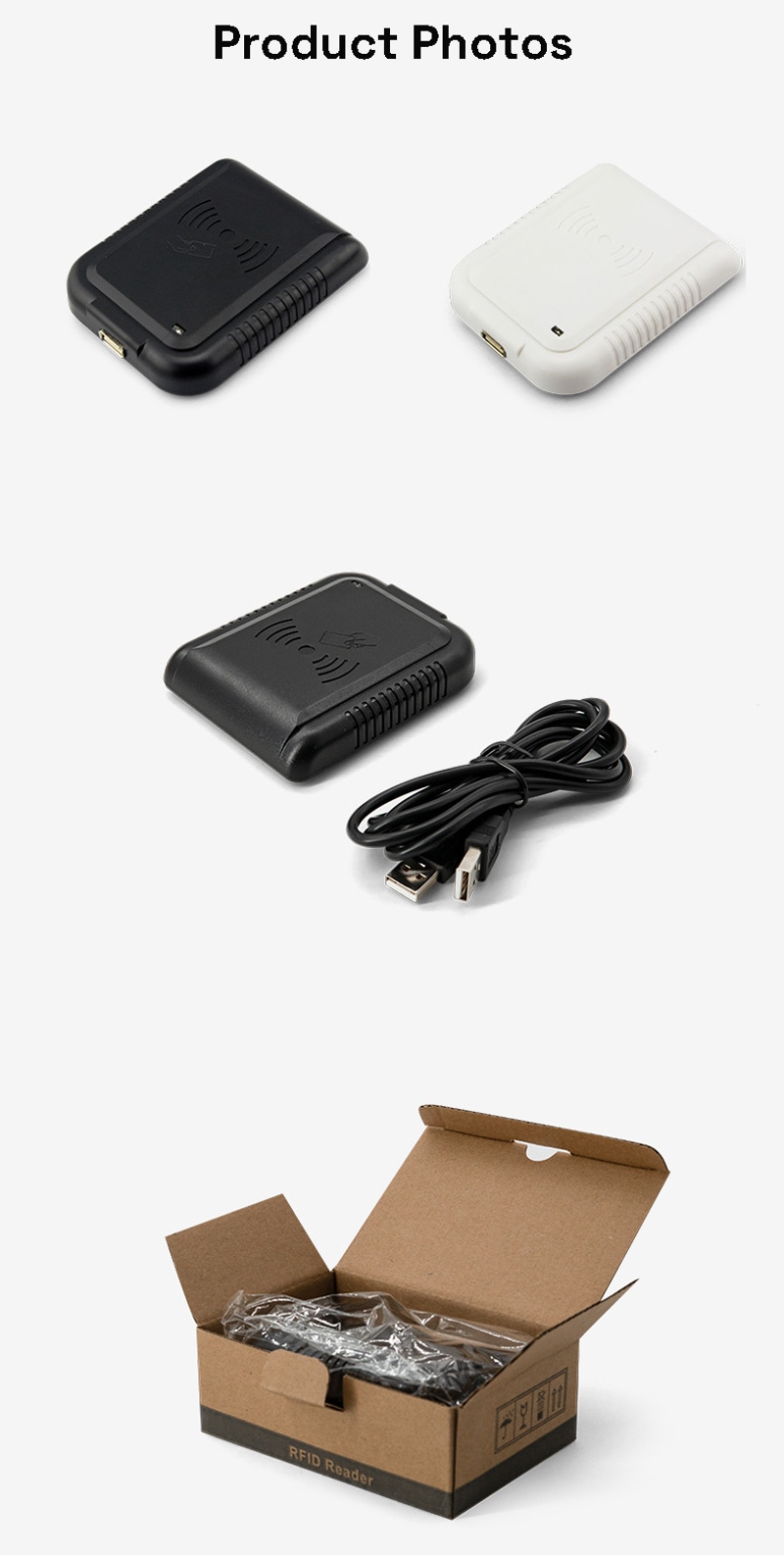

Para projetos em escala, o R40DB prioriza consistência, instalação simples e facilidade de repetição entre diferentes pontos de atendimento. O gabinete de ABS está disponível nas cores preta ou branca, e o peso aproximado de 110 g facilita o transporte, armazenamento e fornecimento em lotes. A faixa de operação é de -10°C a +70°C, com armazenamento entre -20°C e +80°C e umidade de 5% a 95%. Essas especificações atendem a balcões internos, guaritas, escritórios de estacionamento, pequenos quiosques e outros ambientes parcialmente controlados.

O R40DB também pode complementar leitores RFID de controle de acesso instalados em paredes ou portas. Enquanto os terminais fixos realizam a autenticação nos acessos, esta unidade de mesa pode permanecer com o administrador para cadastro de cartões, verificação de identidade e diagnóstico de credenciais. A utilização do mesmo ambiente de 125 kHz simplifica o fluxo de trabalho de gestores e integradores.

Aplicações recomendadas

Este leitor de cartões RFID LF é indicado para cadastro em sistemas de controle de acesso, registro de cartões de estacionamento, controle de frequência de funcionários, check-in de visitantes, gestão de associados, verificação de cartões escolares, atendimento em condomínios e testes de cartões de baixa frequência. Compradores que planejam implantações em volume podem padronizar o R40DB em vários balcões, mantendo uma configuração simples para as equipes de campo. A SCIVAS também oferece suporte na seleção de leitores RFID LF destinados a diferentes posições de instalação.

Perguntas frequentes

Qual é a principal função deste leitor RFID LF?

O R40DB é utilizado principalmente para ler o UID de cartões de 125 kHz em uma estação de trabalho e enviar os dados ao software conectado pela interface USB. Ele atende ao cadastro de cartões, controle de acesso, estacionamento, frequência, visitantes e outros processos de identificação a curta distância.

Quais cartões de 125 kHz o R40DB pode ler?

O leitor é compatível com cartões comuns de somente leitura, incluindo EM4200, TK4100 e SMC4001. Ele foi desenvolvido para leitura do UID, não para gravação ou codificação de dados. Antes de um pedido em volume, é recomendável confirmar o tipo de chip e o formato de saída necessário.

Por que o DIP switch é útil para integradores?

O DIP switch permite ajustar diretamente no dispositivo o formato de saída do UID. Isso facilita a integração com plataformas que utilizam diferentes regras de exibição e reduz a necessidade de ferramentas adicionais de configuração em cada instalação.

O leitor precisa de um driver especial?

Na maioria das instalações padrão, o R40DB opera como um leitor USB sem driver em sistemas Windows, Linux e Android. Ele funciona como um dispositivo de entrada que envia o UID do cartão ao sistema conectado.

A distância de leitura de 0 a 80 mm é uma limitação?

Essa distância foi definida para processos de identificação controlados. Ela ajuda o operador a ler apenas o cartão apresentado, evitando a detecção acidental de outras credenciais próximas em balcões, guaritas e postos de estacionamento.

O leitor pode ser usado com sistemas de controle de acesso?

Sim. O R40DB pode ser utilizado com softwares de controle de acesso para cadastrar cartões, registrar funcionários e verificar credenciais. Ele não substitui um controlador instalado na porta, mas funciona como dispositivo de apoio para administradores e operadores.

Que suporte a SCIVAS oferece para projetos?

A SCIVAS pode ajudar a verificar a compatibilidade dos cartões, os requisitos de formato UID, as opções de cor do gabinete e as quantidades de implantação. Também podemos indicar leitores, cartões e produtos de acesso relacionados para manter a compatibilidade dos componentes RFID do projeto.
