Leitor USB LF para Captura de UID de Cartões

O R30D é um leitor de mesa de cartões RFID inteligentes de 125 kHz, com alto desempenho e funcionamento sem necessidade de instalar driver. Com distância de leitura de até 80 mm, apresenta um design compacto e oferece uma transmissão de dados estável e confiável. É amplamente utilizado em sistemas e projetos de identificação por radiofrequência, incluindo gestão automatizada de estacionamentos, identificação pessoal, cadastro de credenciais, controle de acesso em instalações e ambientes de produção.

O R30D lê o UID de chips LF, como EM4200 e TK4100, e permite configurar o formato de saída do UID. Interface: USB.



Leitor de Controle de Acesso de 125 kHz para Captura Estável de UID

O SCIVAS R30D é um leitor compacto de controle de acesso de 125 kHz, desenvolvido para projetos que exigem a captura rápida e repetível do UID de cartões e credenciais de proximidade de baixa frequência. Em vez de adicionar etapas complexas de software ao processo de cadastramento, o equipamento funciona como um dispositivo prático de entrada USB: basta conectá-lo a um computador compatível, aproximar o cartão da área de leitura e transferir seu número para o sistema utilizado pelo operador.

O leitor pode ser empregado em tarefas de cadastro, verificação, controle de frequência, estacionamento ou manutenção de bancos de dados de controle de acesso. É especialmente útil para integradores de segurança, escolas, estacionamentos, fábricas, administradoras de imóveis e outras organizações que necessitam de um leitor RFID LF em uma estação de trabalho.

O R30D não foi projetado para substituir um controlador instalado junto à porta. Sua principal função está nos processos administrativos: capturar o número correto antes da emissão de uma credencial, verificar um crachá existente, cadastrar um cartão substituto ou testar a leitura de um lote de cartões de baixa frequência antes da implantação.

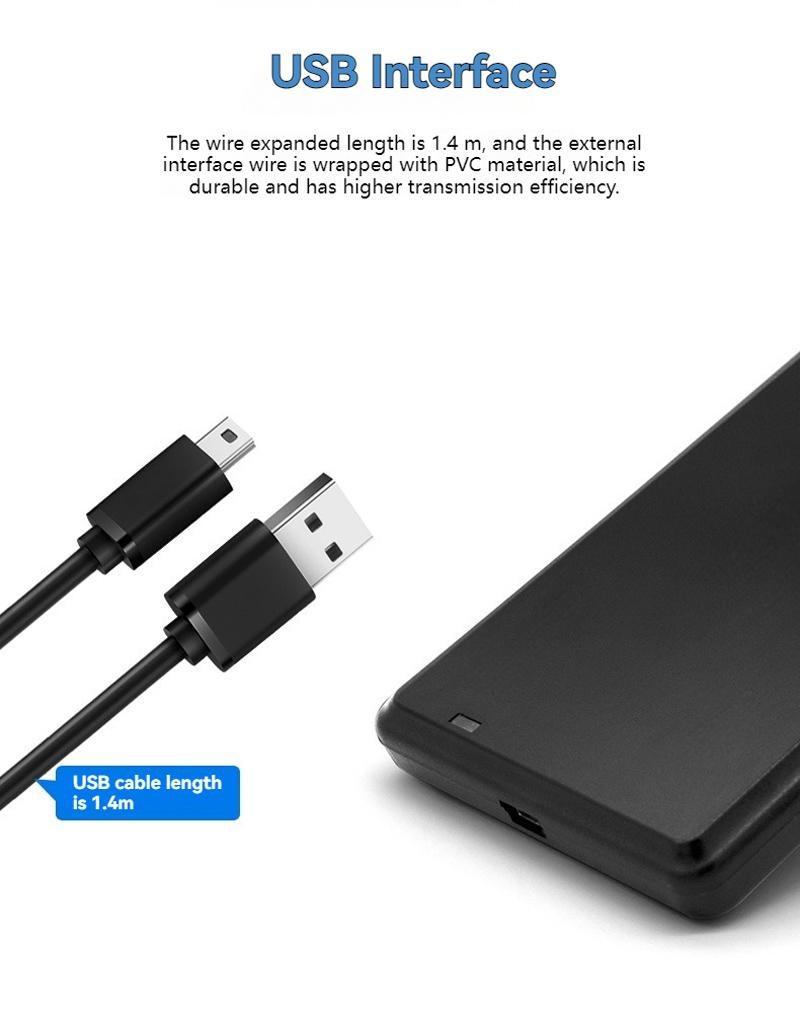

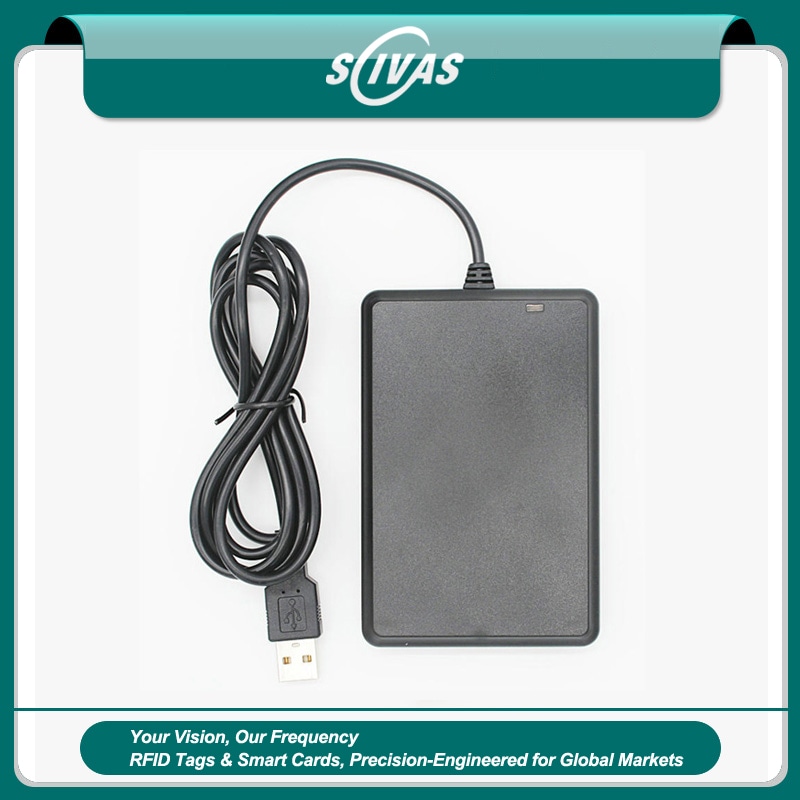

O gabinete preto em ABS possui formato de mesa compacto, com dimensões de 104 × 68 × 10 mm. O equipamento pode ser colocado ao lado de um teclado, terminal de recepção, computador de portaria ou balcão de atendimento sem ocupar muito espaço. O cabo USB de 1400 mm oferece flexibilidade de posicionamento, enquanto a alimentação DC 5V e a comunicação de dados são realizadas pela mesma conexão.

Instalação USB em Postos de Cadastro de Credenciais

Em muitos projetos de controle de acesso, o requisito mais importante não é alcançar a maior distância possível, mas garantir uma leitura confiável durante o cadastro dos cartões. O R30D foi desenvolvido para esse tipo de operação. Depois de conectado ao computador, o dispositivo é inicializado e fornece sinalização sonora.

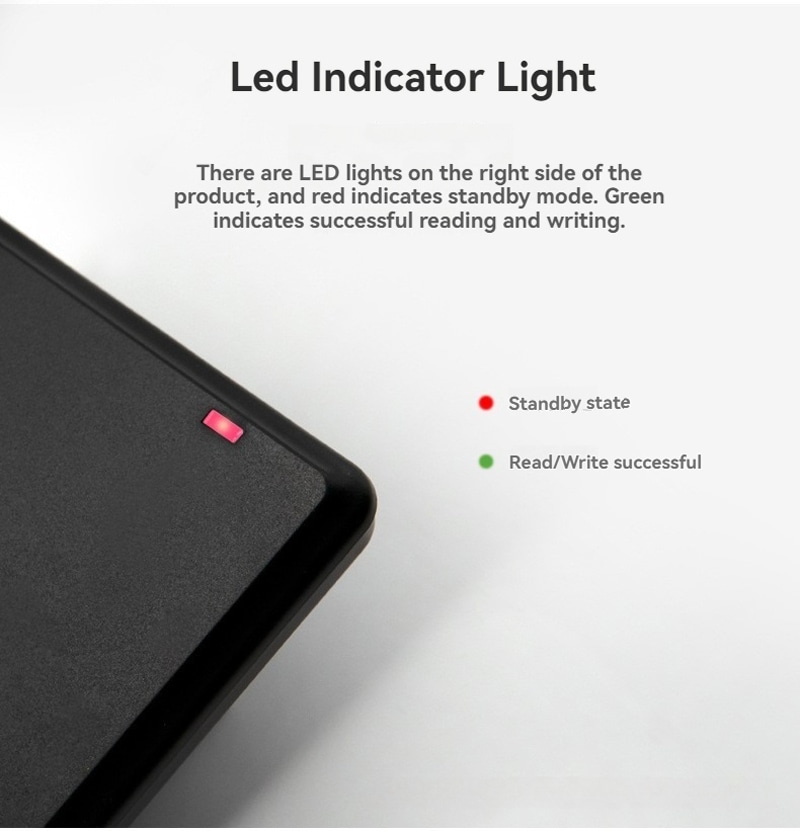

Durante o uso, os LEDs vermelho e verde, combinados com o buzzer, ajudam o operador a confirmar o estado da leitura sem precisar verificar continuamente a tela. Esse recurso é conveniente em recepções, postos de emissão de cartões e escritórios de estacionamento nos quais várias credenciais precisam ser processadas em pouco tempo.

O leitor foi projetado para funcionar via USB sem instalação de driver em cenários comuns de estação de trabalho. Conforme a especificação original, é compatível com Windows XP, WinCE, Windows 7, Windows 10, Windows 11, Linux e Android. Essa abrangência facilita a padronização de um único modelo em terminais diferentes, inclusive em projetos que combinam softwares antigos de controle de acesso com estações mais recentes.

Compatibilidade com Cartões de 125 kHz e Formato de Saída

O R30D é um leitor RFID USB de 125 kHz, somente leitura, compatível com credenciais LF comuns, como EM4200, TK4100, SMC4001 e cartões equivalentes. O formato de saída padrão é decimal de 10 dígitos, com possibilidade de personalização para projetos que exigem uma estrutura específica de numeração.

Esse recurso é relevante porque softwares de cadastramento, plataformas de estacionamento, sistemas de frequência e ferramentas de gestão de visitantes podem exibir ou armazenar o mesmo UID de maneiras diferentes. A configuração adequada do formato de saída reduz correções manuais e facilita a integração com o fluxo de trabalho já utilizado pelo cliente.

Para compradores que adquirem leitores e credenciais no mesmo projeto, a SCIVAS pode verificar a compatibilidade do R30D com os Cartões RFID, alinhando a emissão dos cartões e a captura de UID. O modelo também integra a categoria de Leitores RFID LF da SCIVAS, destinada especificamente a aplicações de identificação em baixa frequência.

Distância, Velocidade e Estabilidade da Leitura

A distância de operação especificada é de 0 a 100 mm, enquanto a distância prática típica pode chegar a aproximadamente 80 mm, dependendo do cartão e do ambiente. Em aplicações reais, o alcance é influenciado pelo chip, pelo projeto da antena do cartão, pela posição da credencial, por interferências eletromagnéticas, por objetos metálicos próximos e pelo formato físico do cartão ou chaveiro utilizado.

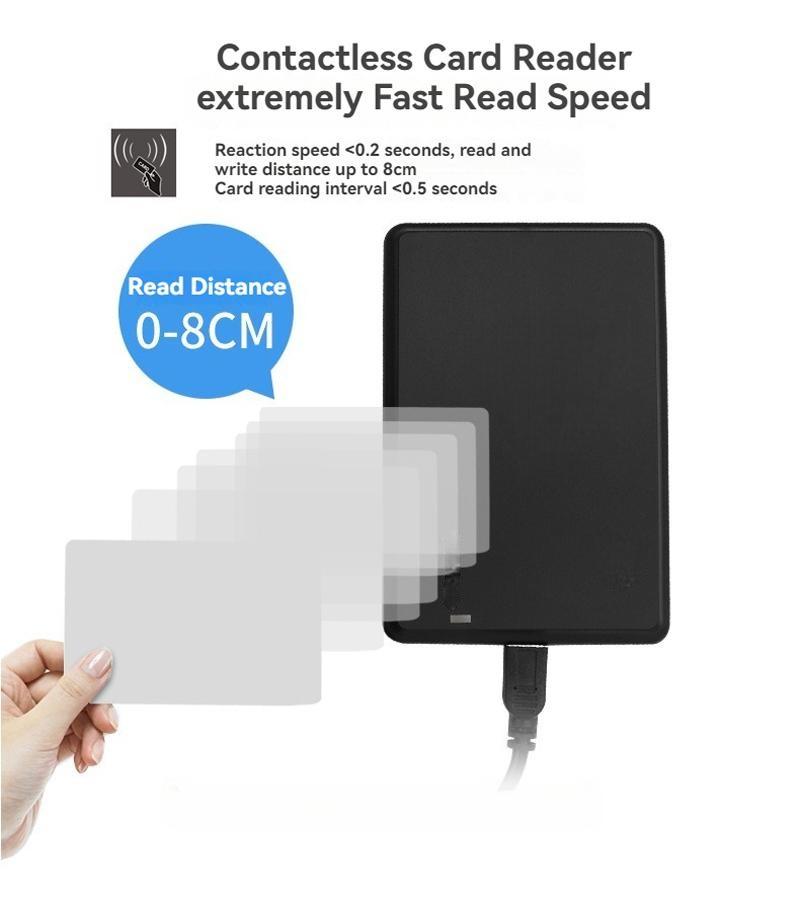

Para obter resultados consistentes, recomenda-se aproximar o cartão diretamente da área de leitura, em vez de movimentá-lo rapidamente pela lateral do equipamento. O tempo de leitura é inferior a 200 ms, com intervalo abaixo de 0,5 segundo, permitindo verificações consecutivas em postos de cadastro.

O R30D trabalha em temperaturas de -10°C a +70°C, pode ser armazenado entre -20°C e +80°C e suporta umidade de operação inferior a 90%. Essas características tornam o equipamento adequado para ambientes internos comerciais, administrativos, educacionais, industriais e de gestão de estacionamentos.

Recomendações para Projetos com Vários Leitores

Quando várias estações de cadastramento são instaladas próximas umas das outras, é necessário considerar o espaçamento entre os leitores. Dois equipamentos posicionados lado a lado podem causar interferência mútua e reduzir a estabilidade da leitura. Também se recomenda evitar fontes eletromagnéticas intensas e superfícies metálicas que possam afetar o comportamento da frequência LF.

O cabo USB deve ser conectado a um computador ou dispositivo host compatível, e não apenas a um carregador. Embora um carregador possa fornecer energia, ele não cria a conexão de dados necessária para transmitir o UID. Em projetos que combinam o cadastramento em de mesa com equipamentos instalados nas entradas, o R30D pode ser utilizado em conjunto com os Leitores RFID de Controle de Acesso da SCIVAS.

Perguntas Frequentes

Este leitor de 125 kHz pode destravar uma porta diretamente?

Não. O R30D é principalmente um leitor USB de mesa para captura, cadastramento e verificação de UID. Ele não funciona como controlador autônomo de porta nem aciona uma fechadura diretamente. Normalmente, é utilizado no computador de gestão para cadastrar ou verificar números de cartões antes que essas credenciais sejam usadas no sistema instalado na entrada.

Quais cartões de 125 kHz são compatíveis com o R30D?

O leitor aceita credenciais comuns de baixa frequência, como EM4200, TK4100, SMC4001 e cartões compatíveis de 125 kHz. A compatibilidade deve ser confirmada quando o projeto utiliza formatos especiais, regras de numeração específicas ou credenciais fornecidas por fabricantes diferentes.

É necessário instalar um driver antes de usar o leitor?

Em estações de trabalho típicas, o R30D foi projetado para operação USB sem instalação de driver. Depois de conectado, pode transmitir o número do cartão ao computador como um dispositivo de entrada, dependendo do sistema host e do campo ativo no software. Recomenda-se testá-lo com o programa de cadastramento utilizado no projeto.

Por que a distância real pode ser diferente do alcance informado?

A distância de leitura LF varia conforme a credencial, o projeto da antena, a orientação do cartão, a presença de metal, o ruído eletromagnético e as condições do ambiente. O alcance especificado serve como referência, mas uma leitura estável é mais importante do que operar constantemente na distância máxima.

Posso conectar o cabo USB a um carregador de celular?

Não para a operação normal. O leitor precisa de alimentação e de uma conexão de dados com um dispositivo host. Um carregador pode energizar o equipamento, mas não recebe nem processa o UID. O cabo deve ser conectado a um computador, terminal ou host compatível com a saída do leitor.

Como posicionar vários leitores no mesmo escritório?

Evite colocar dois leitores de 125 kHz diretamente lado a lado, pois a proximidade pode provocar interferência e leituras instáveis. Mantenha uma distância prática entre as estações, evite superfícies metálicas quando possível e teste cada posição com os cartões reais antes de definir o layout final.

O que deve ser confirmado antes de comprar o R30D?

O comprador deve confirmar o tipo de chip do cartão, o formato necessário para a saída do UID, o sistema operacional, o método de entrada do software, a disposição da estação e a distância de leitura esperada. Testar amostras com o sistema final é a forma mais segura de validar a integração antes de um pedido em grande volume.
