Mini Tags RFID UHF Cerâmicas Embutidas em Ferramentas

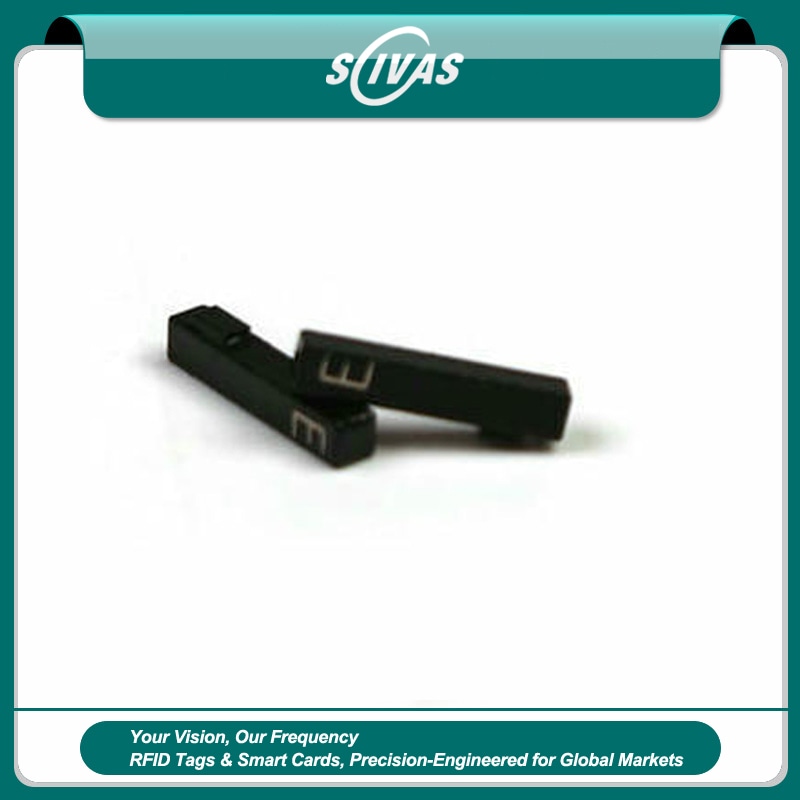

As tags cerâmicas de radiofrequência foram desenvolvidas especificamente para serem embutidas em pequenas ranhuras ou cavidades de peças e componentes metálicos. Estas tags passivas, rígidas e resistentes proporcionam um desempenho de leitura otimizado em ambientes com metal. O encapsulamento é fabricado em cerâmica, revestido com tinta preta durável e possui grau de proteção IP68. Esta tag RFID passiva apresenta dimensões extremamente compactas de apenas 10x1,8mm, espessura de 1,8mm e peso de 0,5g. Funciona sem bateria e integra o chip Alien Higgs-3, com 96 bits de memória EPC, 512 bits de memória USER e 64 bits de memória TID. A combinação entre resistência, formato compacto e capacidade de memória torna-a adequada para aplicações industriais exigentes.

Mini Tags RFID UHF Cerâmicas para Identificação Precisa de Ferramentas

As mini tags RFID SCIVAS para ferramentas metálicas destinam-se a áreas de ferramentaria, departamentos de manutenção, linhas de produção, laboratórios e equipes técnicas que necessitam de identificar ativos metálicos compactos com confiabilidade. A tag C1001-1 utiliza uma estrutura UHF cerâmica própria para aplicação sobre metal e um corpo estreito semelhante a um palito, permitindo a sua instalação em ranhuras, cavidades pouco profundas ou posições protegidas em cabos de ferramentas e pequenos componentes metálicos. Em vez de adaptar uma tag de grandes dimensões a uma superfície limitada, este formato permite integrar a identificação RFID onde o espaço, os impactos, a limpeza e as interferências provocadas pelo metal precisam de ser considerados.

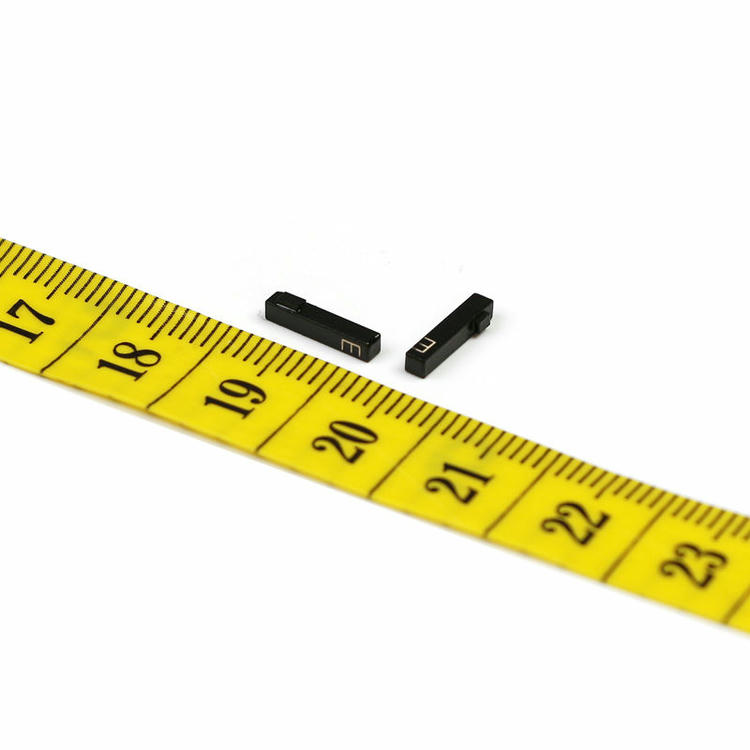

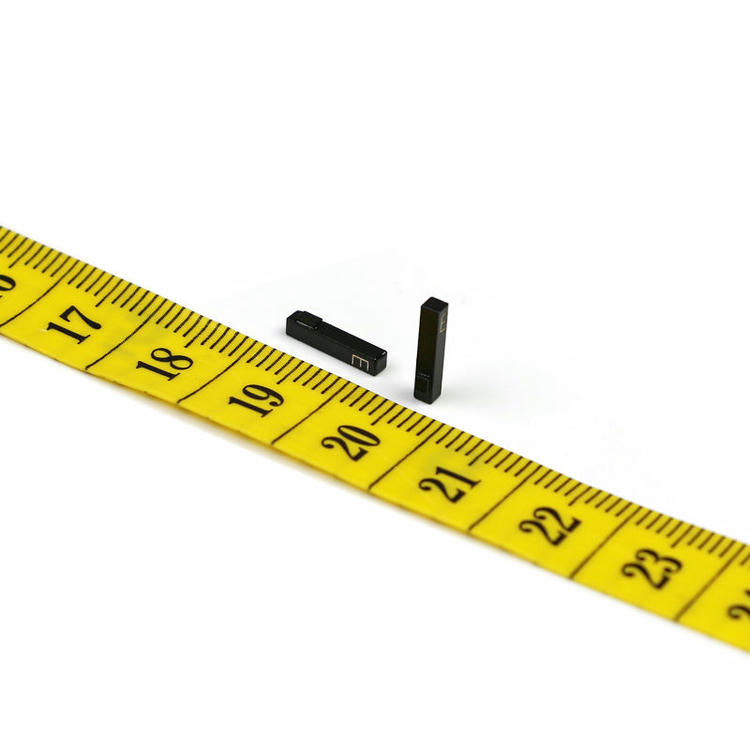

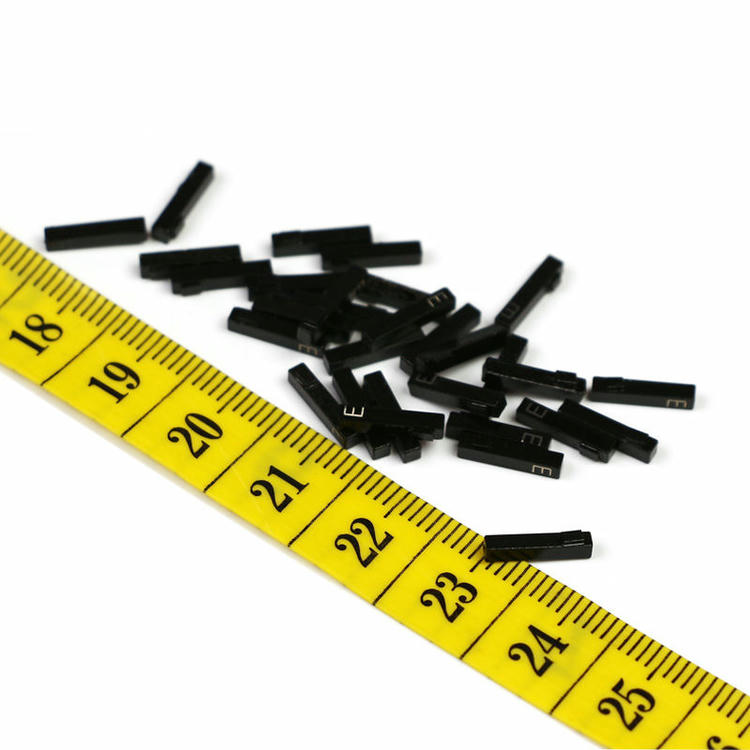

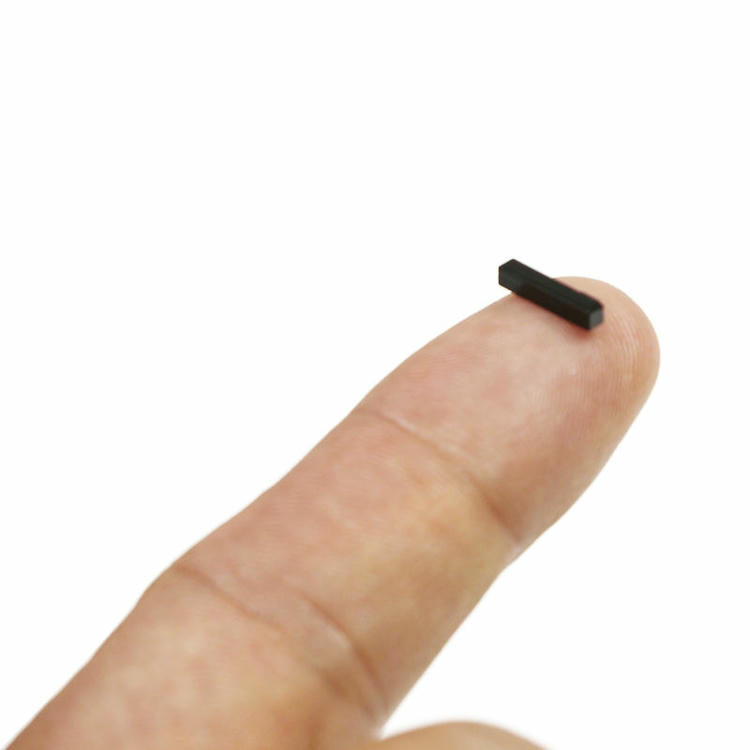

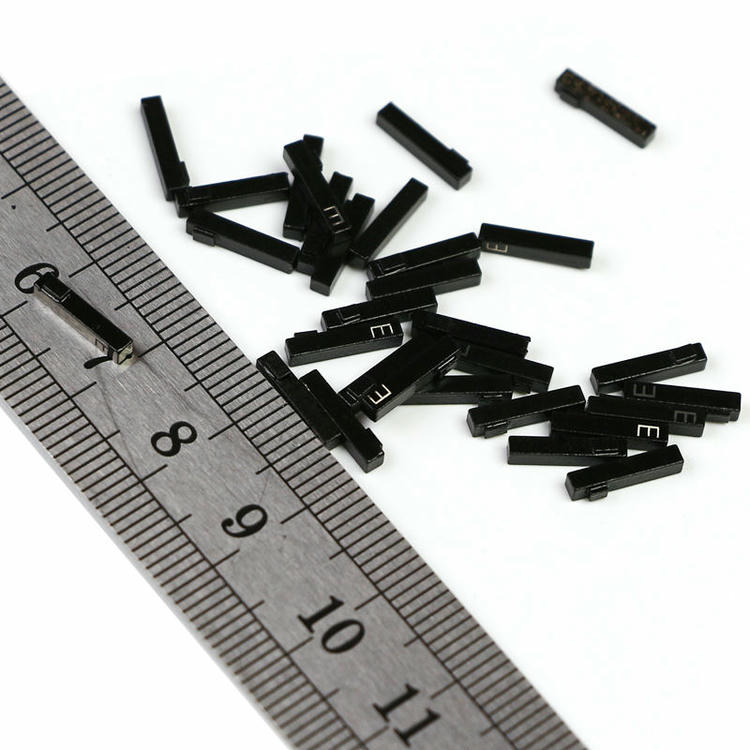

O produto mede 10,0x1,8mm, possui uma espessura de 1,8mm e pesa apenas 0,5g. O corpo cerâmico preto possibilita uma instalação discreta em ferramentas de tonalidade escura, enquanto o encapsulamento robusto ajuda a proteger a tag durante o manuseio diário. Em ferramentas que circulam entre bancadas, armazéns de ferramentas, postos de reparo e pontos de inspeção, a tag cria uma identidade digital permanente, mais difícil de remover do que etiquetas de papel, códigos gravados a laser ou etiquetas adesivas expostas.

Por Que as Mini Tags RFID Cerâmicas Funcionam Melhor em Ferramentas Metálicas

Projetadas para Metal, Não para Superfícies Genéricas

As etiquetas RFID convencionais perdem frequentemente desempenho quando são aplicadas diretamente sobre metal, pois a superfície interfere com o funcionamento da antena. Este produto foi desenvolvido como uma Tag RFID UHF Cerâmica para Metal especializada, com uma estrutura de antena ajustada para ambientes metálicos, em vez de adaptada a partir de uma etiqueta de uso geral. Esta diferença é particularmente importante no rastreamento de ferramentas, uma vez que alicates, chaves dinamométricas, instrumentos de medição, matrizes, moldes, dispositivos de fixação e acessórios de máquinas normalmente oferecem pouco espaço para instalação.

A C1001-1 é compatível com os protocolos EPC Class1 Gen2 e ISO18000-6C, podendo ser integrada em sistemas RFID UHF amplamente utilizados. De acordo com os requisitos do projeto, estão disponíveis opções de chip H3 ou H9. A configuração inclui 96 bits de memória EPC, 512 bits de memória USER e 64 bits de memória TID, proporcionando espaço para identidades de ativos serializadas, códigos internos de ferramentas ou referências de manutenção associadas a uma base de dados.

Instalação Embutida para um Rastreamento Durável de Ferramentas

Desenvolvida para Montagem Rebaixada e Fixação com Epóxi

Em ferramentas de elevado valor, as etiquetas expostas são frequentemente o primeiro elemento a deteriorar-se. Podem ser riscadas por aparas metálicas, descolar devido ao contato com óleo, sofrer danos provocados por solventes ou ser removidas durante a utilização diária. Esta mini tag RFID foi projetada para instalação embutida. Pode ser preparada uma pequena ranhura ou cavidade na ferramenta ou no componente, fixando posteriormente a tag com um adesivo adequado ou resina epóxi industrial. Quando instalada ao nível da superfície ou em uma posição semirrebaixada, fica menos sujeita a prender-se, descolar ou receber impactos diretos.

Este método de instalação é especialmente útil em programas de controle de ferramentas nos quais a tag deve permanecer associada ao ativo durante uma longa vida útil. A solução pode apoiar processos de retirada e devolução, verificação de manutenção, registros de calibração e auditorias de ativos sem depender da leitura manual de códigos de barras. Para projetos que exijam diferentes formatos RFID, a SCIVAS também fornece uma gama mais ampla de Tags RFID para Metal destinadas a equipamentos de maiores dimensões, paletes, contêineres e ativos industriais.

Desempenho UHF Confiável em Fluxos de Leitura Controlados

Distância de Leitura Adequada para Ferramentarias e Pontos de Controle

Quando corretamente instalada sobre metal, a tag pode alcançar uma distância de leitura de até 0,7m com um leitor fixo e até 0,4m com um leitor portátil. Estas distâncias são adequadas para verificações controladas em ferramentarias, inspeções em postos de trabalho, gestão de armários, carrinhos de manutenção e auditorias em lote, nas quais o operador necessita de uma identificação confiável sem leituras excessivamente distantes. Em muitas aplicações de controle de ferramentas, uma distância moderada e estável ajuda a reduzir a leitura acidental de ativos próximos.

Em operações de inventário móvel, a tag pode ser utilizada com Leitores RFID Portáteis, permitindo que os colaboradores localizem, confirmem ou contabilizem ferramentas metálicas sem manipular cada item individualmente. O desempenho final depende da profundidade da instalação, da geometria do metal envolvente, da potência do leitor, do ângulo da antena e do fluxo de trabalho do software. A SCIVAS pode ajudar a avaliar estes fatores antes da implementação em grande escala.

Resistência para Ambientes Industriais e Técnicos

Encapsulamento IP68 e Ampla Tolerância de Temperatura

O encapsulamento cerâmico possui classificação IP68 de resistência à entrada de poeira e água, contribuindo para um funcionamento confiável em oficinas, áreas de manutenção e ambientes industriais onde as ferramentas podem ficar expostas a umidade, limpeza, névoa de óleo ou detritos. A tag suporta temperaturas de armazenamento entre -40°C e +150°C e temperaturas de funcionamento entre -40°C e +85°C. A construção cerâmica também oferece maior estabilidade dimensional do que etiquetas flexíveis quando é integrada em cavidades previamente preparadas em peças metálicas.

O produto é adequado para ferramentas de precisão, porta-ferramentas, moldes, dispositivos de fixação, equipamentos metálicos de inspeção, instrumentos de laboratório e equipamentos de serviço reutilizáveis. Não pretende substituir todos os formatos RFID, mas resolver um problema específico: identificar pequenas ferramentas metálicas quando a área disponível para montagem é extremamente limitada. Em projetos sujeitos a impactos intensos, exposição química ou condições especiais de instalação, a SCIVAS recomenda a realização de testes com amostras nos ativos reais antes da produção em massa.

Fornecimento Personalizado e Apoio a Projetos pela SCIVAS

Como fornecedor com produção própria, a SCIVAS pode apoiar requisitos OEM e projetos específicos relacionados com a seleção do chip, regras de codificação, testes de amostras, embalagem e planejamento da implementação. A quantidade mínima de pedido é de 50 unidades, permitindo que as equipes de projeto validem a tag em condições reais antes de avançarem para aquisições de maior volume. Para compradores que desenvolvem sistemas RFID de rastreamento de ferramentas, podemos ajudar a combinar a tag com leitores, antenas, formatos de codificação e fluxos de gestão de ativos adequados.

Especificações Técnicas

Perguntas Frequentes

P1: Estas mini tags RFID podem ser utilizadas diretamente em ferramentas metálicas?

R1: Sim. Estas tags foram especificamente desenvolvidas para superfícies metálicas e não são adaptações de etiquetas RFID convencionais. A estrutura cerâmica para aplicação sobre metal ajuda a manter o desempenho UHF quando a tag é instalada em ferramentas, dispositivos de fixação e ativos industriais compactos. A posição de montagem continua a ser importante, pelo que recomendamos testar a tag na geometria real da ferramenta antes de uma instalação de grande volume.

P2: Como deve ser instalada a tag em uma ferramenta metálica?

R2: O método recomendado consiste em preparar uma pequena cavidade ou ranhura, posicionar a tag em uma área protegida e fixá-la com um adesivo adequado ou resina epóxi industrial. A montagem rebaixada ajuda a evitar descolamento, riscos e danos mecânicos. A fixação diretamente sobre a superfície também pode funcionar em algumas aplicações, mas a instalação embutida normalmente proporciona uma retenção mais duradoura.

P3: Que distância de leitura posso esperar após a instalação?

R3: Em condições adequadas, a tag pode ser lida a uma distância de até aproximadamente 0,7m com um leitor fixo e 0,4m com um leitor portátil sobre metal. O desempenho real depende do material da ferramenta, da profundidade da cavidade, da orientação da tag, da antena do leitor, da potência configurada e das peças metálicas próximas. A realização de testes com amostras é a forma mais segura de confirmar a distância final.

P4: A tag pode armazenar números de ferramentas ou informações de manutenção?

R4: A tag suporta operações de leitura e gravação e disponibiliza áreas de memória EPC, USER e TID. Muitos projetos utilizam a memória EPC para guardar uma identidade exclusiva da ferramenta e associam esse código a uma base de dados com datas de calibração, histórico de manutenção, registros de usuários ou estado de localização. Para informações complexas, manter os dados detalhados no software costuma ser mais flexível do que gravar todo o conteúdo diretamente na tag.

P5: Esta tag é melhor do que um código de barras para rastrear ferramentas?

R5: Depende do fluxo de trabalho, mas a tecnologia RFID é frequentemente mais adequada quando as ferramentas estão sujas, agrupadas ou são difíceis de digitalizar individualmente. Um código de barras exige alinhamento visual direto, enquanto um sistema RFID pode identificar ferramentas etiquetadas através de um processo de leitura controlado. Em ferramentas de elevado valor, a instalação embutida também oferece maior resistência ao desgaste do que etiquetas impressas expostas.

P6: A SCIVAS pode codificar as tags antes do envio?

R6: Sim. A SCIVAS pode realizar a codificação de acordo com as regras de numeração do cliente, desde que o formato de dados necessário seja fornecido antes da produção. Também podemos apoiar o planejamento de intervalos de números de série, estruturas EPC e procedimentos de verificação de amostras. Para integradores de sistemas, o fornecimento de tags previamente codificadas reduz o trabalho de preparação no local e torna a instalação mais consistente entre diferentes grupos de ativos.

P7: O que devo testar antes de efetuar uma pedido em grande quantidade?

R7: Devem ser testados a posição de instalação, a compatibilidade do adesivo, a distância de leitura, a exposição a produtos de limpeza, as condições de temperatura e o fluxo de trabalho da base de dados. A geometria de ferramentas pequenas pode influenciar significativamente o desempenho UHF, pelo que uma posição de montagem pode funcionar melhor do que outra. Iniciar o projeto com amostras ajuda a confirmar o procedimento de leitura e evita alterações desnecessárias após a instalação das tags.
