Tags RFID HF em PCB para Ativos Industriais

Tag RFID HF em PCB para Rastreamento Confiável de Ativos

Esta tag RFID HF em PCB para metal foi desenvolvida para identificar e acompanhar ativos industriais instalados em superfícies metálicas e não metálicas. A estrutura em FR4 PCB ajuda a reduzir a instabilidade de leitura normalmente observada quando uma etiqueta RFID convencional é aplicada diretamente sobre equipamentos, ferramentas, contêineres, componentes de produção ou outros bens fixos de metal.

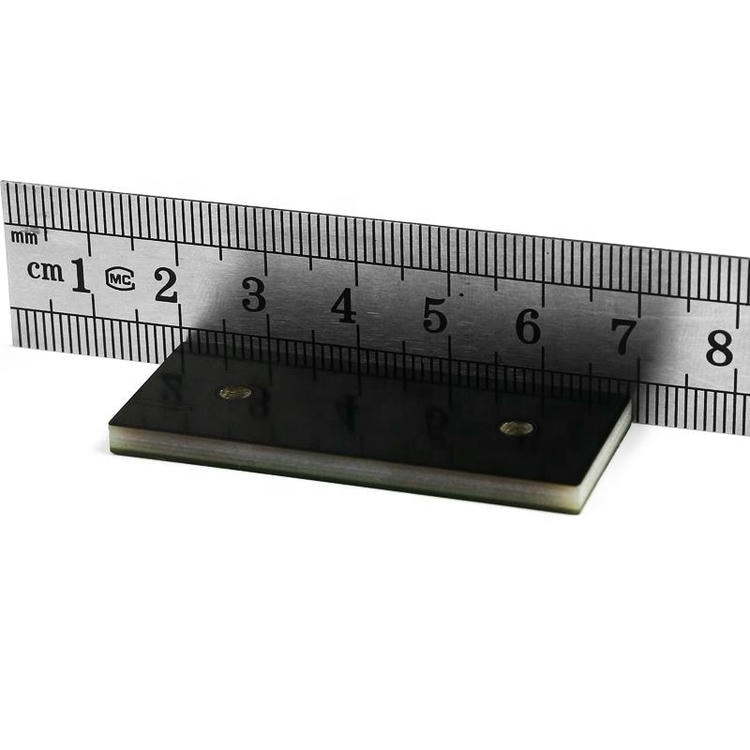

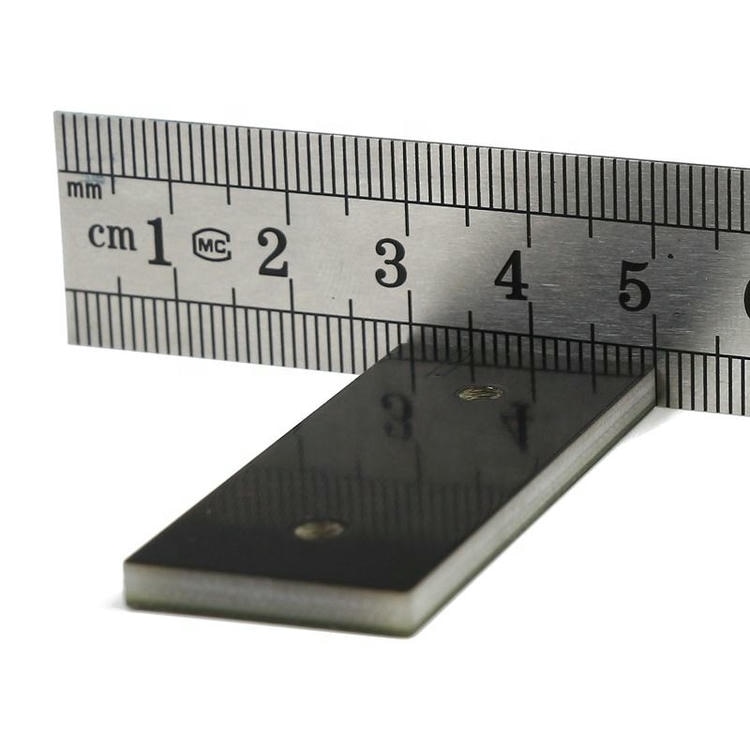

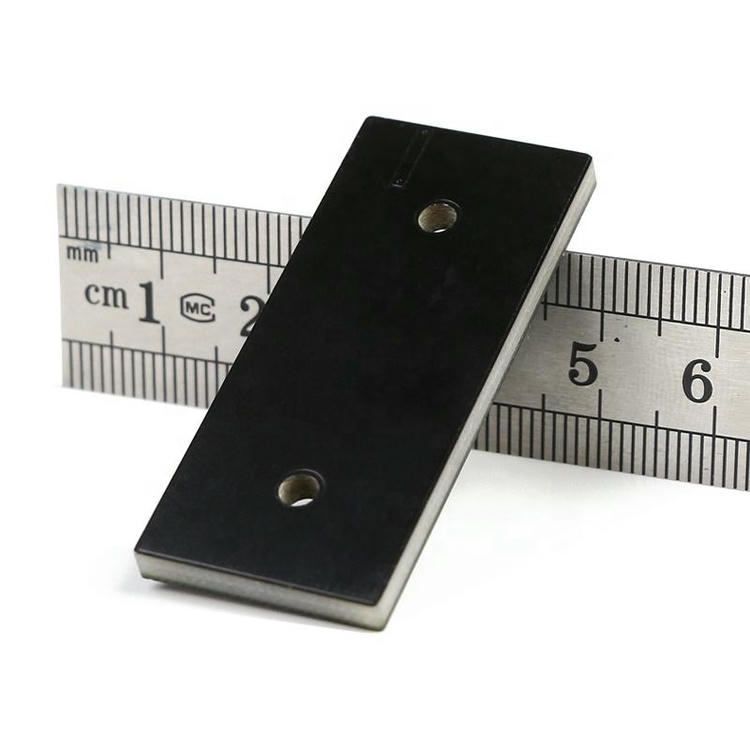

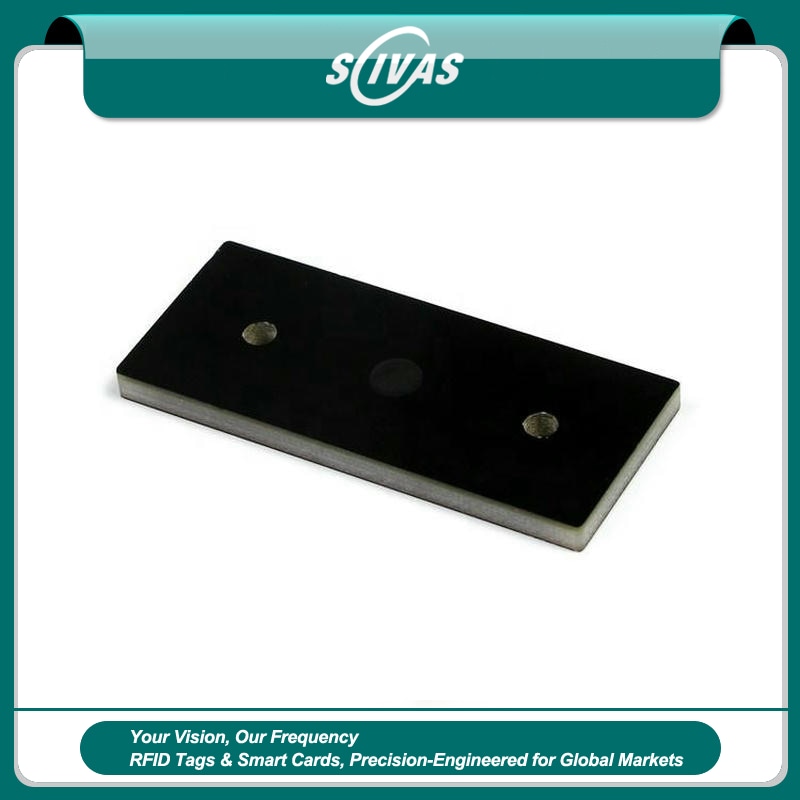

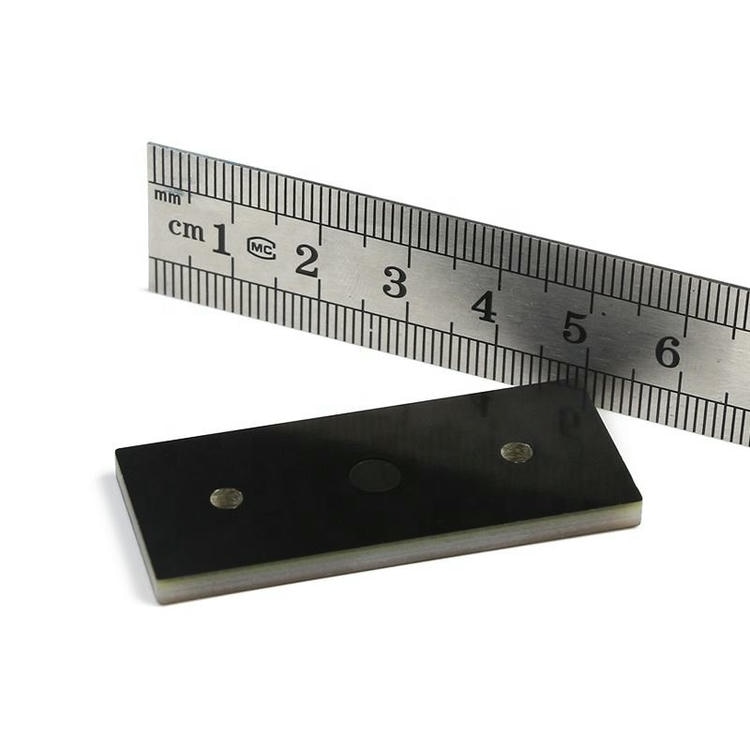

Com frequência de 13,56 MHz e compatibilidade com o protocolo ISO15693, a tag oferece operação de leitura e escrita para sistemas de identificação de ativos. O circuito NXP ICODE SLIX disponibiliza armazenamento de dados confiável, enquanto o formato compacto de 49 x 21 x 3 mm facilita a instalação em áreas com espaço limitado. Esta tag RFID em PCB para metal pode ser fixada com adesivo ou parafuso, permitindo adaptar a montagem ao tipo de ativo, à superfície disponível e às exigências do projeto.

Aplicações Industriais e Opções de Instalação

A tag é adequada para gestão da cadeia de abastecimento, rastreamento logístico, controle de processos produtivos, inventário de equipamentos e identificação de produtos. Em ambientes industriais, pode ser utilizada em máquinas, ferramentas, moldes, caixas metálicas, contêineres, peças de produção e ativos permanentes que necessitem de um identificador RFID durável e reutilizável.

A fixação adesiva é indicada para superfícies planas e aplicações que exigem instalação rápida. A montagem por parafuso oferece uma alternativa mecânica para ativos sujeitos a vibração, movimentação frequente ou manutenção periódica. A classificação IP68 contribui para o funcionamento em condições industriais exigentes, e a faixa de temperatura de operação de -40 °C a +100 °C amplia as possibilidades de utilização em armazéns, oficinas, linhas de produção e áreas técnicas.

Para projetos com requisitos específicos, o formato, as dimensões, a disposição dos pontos de fixação e a codificação podem ser personalizados conforme o sistema de rastreamento e o método de instalação. A tag também pode integrar soluções com outras tags RFID para metal e com leitores RFID HF compatíveis com ISO15693.

Desempenho de Leitura em Metal e Superfícies Comuns

Quando aplicada sobre metal, a distância de leitura especificada é de até 8 cm. Em superfícies não metálicas, a distância indicada é de até 5 cm. O alcance efetivo pode variar conforme o leitor utilizado, a potência configurada, o posicionamento da antena, o material do ativo e as condições do ambiente. Por isso, recomenda-se validar a combinação entre tag, leitor e ponto de instalação antes da implementação em escala.

A memória total é de 1024 bits, organizada em 32 blocos de 32 bits, com UID de 64 bits. O produto suporta até 100.000 ciclos de escrita e retenção de dados de até 50 anos, características adequadas para aplicações que exigem identificação de longo prazo e atualização periódica das informações associadas ao ativo.

Especificações do Produto

Perguntas Frequentes

Esta tag RFID pode ser instalada diretamente sobre metal?

Sim. A estrutura em FR4 PCB foi projetada para utilização em superfícies metálicas, com distância de leitura especificada de até 8 cm quando a tag está instalada sobre metal.

A tag também funciona em superfícies não metálicas?

Sim. O produto pode ser utilizado em superfícies metálicas e não metálicas. Em materiais não metálicos, a distância de leitura indicada é de até 5 cm.

Qual protocolo RFID é suportado?

A tag opera em 13,56 MHz e é compatível com ISO15693, utilizando o chip NXP ICODE SLIX para funções de leitura e escrita.

Como a tag pode ser fixada ao ativo?

Estão disponíveis duas opções de instalação: fixação adesiva e montagem por parafuso. A escolha depende da superfície, do nível de vibração e do processo de manutenção do equipamento.

A tag é adequada para ambientes industriais exigentes?

A classificação IP68, a estrutura em FR4 PCB e a temperatura de operação de -40 °C a +100 °C tornam o produto adequado para diferentes condições industriais, respeitando os limites técnicos informados.

É possível personalizar o formato ou a codificação?

Sim. O produto pode ser personalizado em tamanho, formato, disposição de montagem e requisitos de codificação, de acordo com o sistema de identificação e rastreamento do projeto.

Que tipo de leitor deve ser utilizado?

Deve ser utilizado um leitor RFID HF de 13,56 MHz compatível com ISO15693. Antes da implementação, é recomendável testar o leitor, a antena, a tag e a posição de montagem no ambiente real.

Lista de etiquetas RFID PCB para metal

Observação: As distâncias de leitura listadas na tabela abaixo podem diferir significativamente do desempenho em condições reais devido às variações nos ambientes de teste. Sempre faça testes práticos para obter resultados precisos.

P4921-1 — Ficha técnica
