Tags RFID PCB Sob Medida para Equipamentos Metálicos

Esta tag RFID UHF passiva foi desenvolvida para o rastreamento de ativos por IoT e oferece alcance de leitura de até 3,1 metros. Mede 30 × 5 mm, tem 2,8 mm de espessura com o ressalto do IC e pesa 0,6 g. É uma solução indicada para aplicações que exigem instalação externa, baixo custo e montagem simples. Esta tag RFID para rastreamento de ativos por IoT apresenta amplo potencial em setores como agricultura, cadeia de suprimentos, construção e mineração, nos quais uma solução IoT pode melhorar a eficiência operacional.

Tags RFID Sob Medida para Identificação Compacta em Metal

A SCIVAS desenvolve tags RFID personalizadas para superfícies metálicas destinadas a projetos nos quais etiquetas UHF convencionais perdem alcance, apresentam leituras instáveis ou não podem ser instaladas com segurança sobre ativos condutores. Este modelo PCB para metal é uma solução compacta para fábricas, armazéns, laboratórios, prestadores de serviços e empresas de locação que precisam identificar ferramentas, estruturas, máquinas, armários, trilhos e componentes metálicos estreitos com confiabilidade. Em vez de utilizar uma tag rígida de grandes dimensões em locais com espaço limitado, o formato P3005-2 mantém uma área de instalação reduzida sem comprometer o desempenho UHF prático sobre metal. Dessa forma, integradores de sistemas e gestores de ativos podem associar cada equipamento aos seus registros de inspeção, históricos de manutenção, movimentações de inventário e plataformas digitais de gestão.

Estrutura PCB Fina para Áreas de Instalação Estreitas

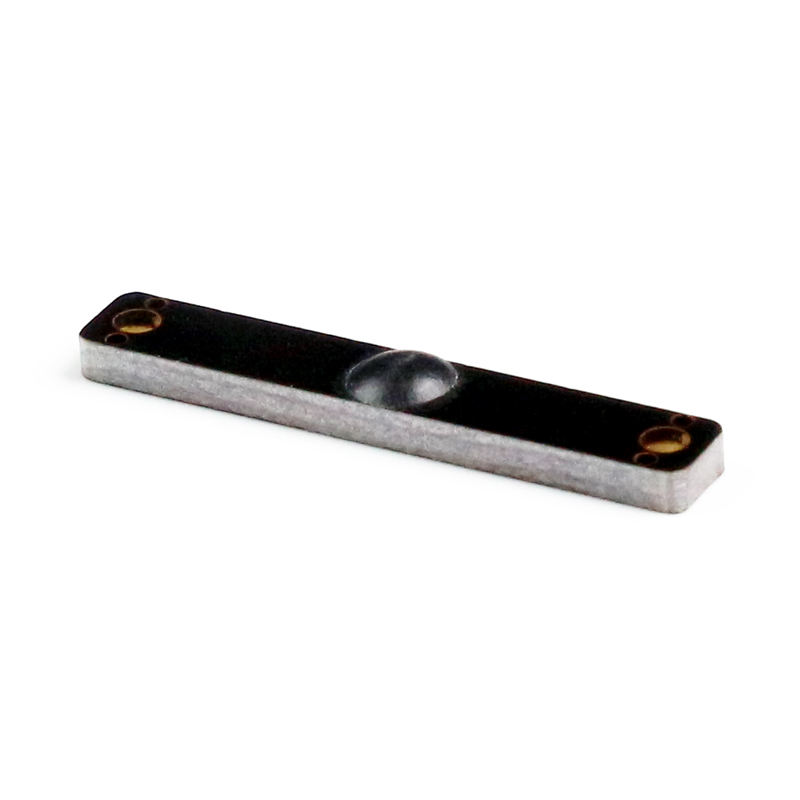

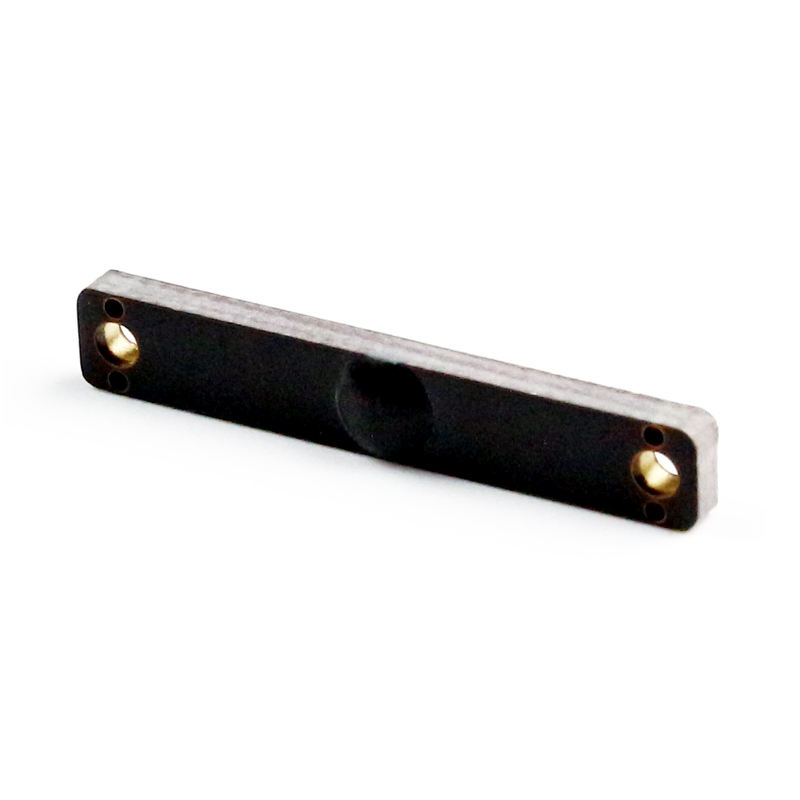

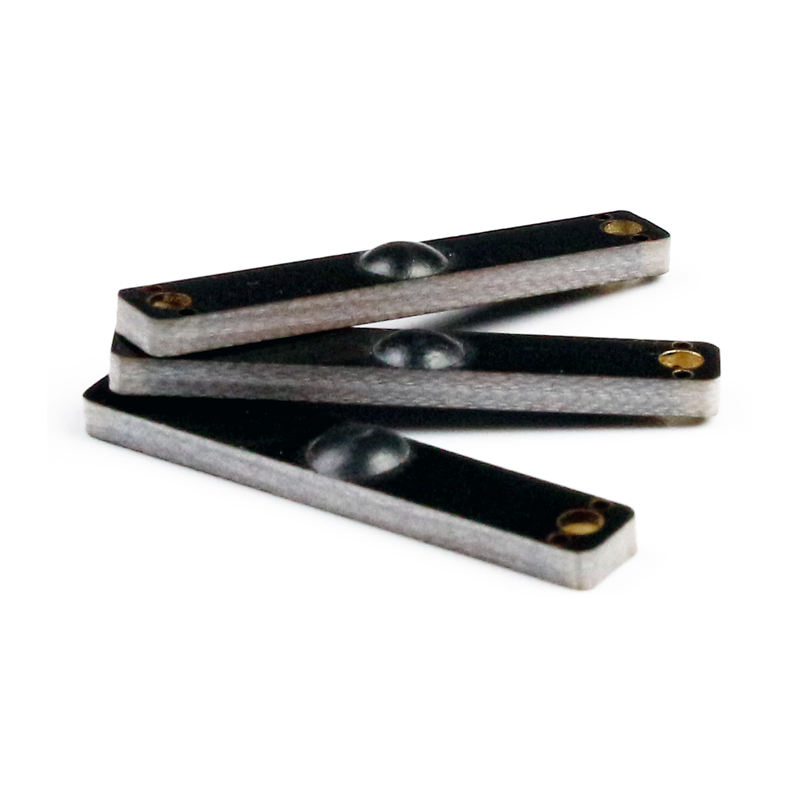

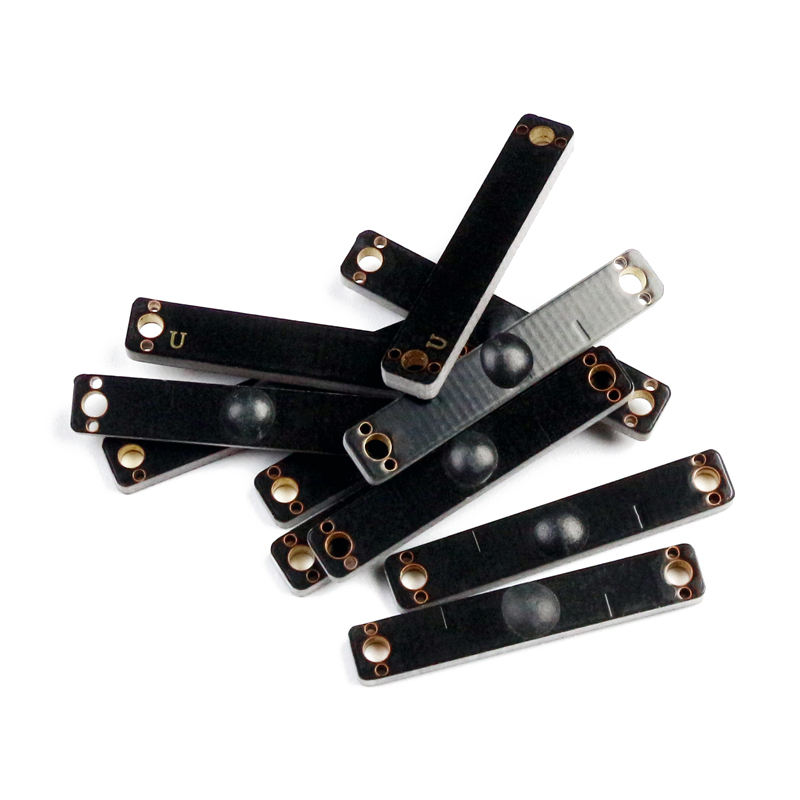

A tag mede 30 × 5 mm e utiliza material FR4 PCB, formando uma estrutura rígida, leve e adequada para pontos compactos de instalação em metal. Sua espessura é de 2,0 mm sem o ressalto do IC e de 2,8 mm com o ressalto, enquanto o peso é de aproximadamente 0,8 g. Dois furos D2 mm permitem a fixação por parafusos quando o ativo é frequentemente manuseado, submetido a vibrações, higienizado ou movimentado. A instalação com adesivo também está disponível para superfícies lisas ou implantações rápidas em grandes lotes. A cor padrão é preta, e outras opções, como branco, vermelho, verde ou azul, podem ser avaliadas para identificação visual, separação de grupos de equipamentos ou gestão de áreas de manutenção.

Desempenho UHF Estável Diretamente sobre Metal

Esta tag RFID PCB para metal foi projetada especificamente para funcionar em superfícies condutoras, em vez de ser uma etiqueta convencional adaptada para uso em metal. O modelo é compatível com EPCglobal Gen2 e ISO/IEC 18000-6C, com opções de frequência regional para projetos nos EUA, entre 902 e 928MHz, e na UE, entre 865 e 868MHz. Quando instalada sobre metal, a distância de leitura indicada alcança até 3,1 m com leitor fixo na faixa dos EUA e até 2,8 m na faixa europeia. Com leitores portáteis, o alcance indicado chega a 2,1 m nos EUA e a 2,0 m na UE. O desempenho efetivo depende da potência do leitor, da configuração da antena, do formato do ativo, da posição de instalação e das demais estruturas metálicas ao redor.

Opções de Codificação para Projetos de Rastreamento

A SCIVAS pode configurar a tag com chips H3 ou H9 de acordo com os requisitos de cada projeto. A estrutura de memória oferece EPC de 96 bits, expansível até 480 bits, USER de 512 bits e TID de 64 bits, permitindo armazenar números de série, códigos patrimoniais, referências de manutenção, identificadores de ferramentas ou chaves para integração com bancos de dados internos. A tag permite leitura e gravação, suporta 100.000 ciclos de escrita e oferece retenção de dados de 50 anos, sendo adequada para registros industriais de longo prazo. Em implantações de grande volume, também podemos alinhar regras de codificação, formatos de numeração e identificação das embalagens para que cada lote chegue preparado para instalação, leitura e registro no sistema.

Resistência para Ambientes Industriais e Externos

Muitos projetos RFID industriais apresentam falhas porque a tag é selecionada apenas pelas dimensões, sem considerar as condições reais de operação. Este modelo possui grau de proteção IP68 contra água e poeira, funciona em temperaturas de -40°C a +100°C e suporta armazenamento entre -40°C e +150°C. É uma opção prática para equipamentos metálicos expostos a limpeza, variações climáticas, poeira no chão de fábrica, umidade e manuseio frequente. O produto é fornecido com garantia de 1 ano e pode atender a requisitos de conformidade Reach, RoHS e CE. Para aplicações que exigem outros encapsulamentos, distâncias de leitura ou métodos de instalação, os modelos disponíveis na categoria de tags RFID para metal podem ser comparados durante a seleção do projeto.

Aplicações Recomendadas para Tags RFID de Montagem em Metal

O formato P3005-2 é especialmente indicado para ativos metálicos estreitos demais para tags rígidas convencionais, incluindo pequenas ferramentas, áreas de placas de identificação, estantes metálicas, dispositivos de inspeção, equipamentos laboratoriais, gabinetes eletrônicos, estruturas industriais e componentes instalados junto às máquinas. Também pode apoiar equipes de manutenção que precisam confirmar rapidamente a identidade de um ativo sem depender de etiquetas impressas que podem ficar riscadas, cobertas por óleo ou escondidas.

Como fabricante, a SCIVAS procura combinar as dimensões da tag, o tipo de chip, a frequência, a memória e o método de fixação com as características reais do ativo, em vez de tratar todos os projetos em metal da mesma forma. Quando uma implantação inclui itens metálicos e não metálicos, outras tags RFID podem ser selecionadas em conjunto para manter um sistema de identificação consistente em toda a base patrimonial. Nossa fábrica também pode fornecer amostras para testes antes da produção em volume, permitindo que o comprador confirme a distância real de leitura, a aderência, a posição dos furos e a lógica de codificação. Essa verificação reduz riscos para distribuidores, integradores e usuários finais que necessitam de desempenho repetível em vários locais de instalação.

Perguntas frequentes

Estas tags RFID personalizadas podem ser instaladas diretamente sobre aço ou alumínio?

Sim. Este modelo foi desenvolvido para instalação direta em superfícies metálicas, incluindo aço, alumínio e outros ativos condutores semelhantes. Sua estrutura PCB para metal ajuda a manter a leitura UHF em ambientes nos quais etiquetas RFID convencionais normalmente sofrem dessintonização. Para obter melhores resultados, a posição final deve ser testada no ativo real, pois curvaturas, componentes próximos e o ângulo do leitor podem afetar o alcance.

O que diferencia esta tag de uma etiqueta RFID UHF convencional?

Uma etiqueta UHF convencional geralmente é projetada para superfícies não metálicas e pode perder desempenho quando aplicada diretamente sobre metal. Esta estrutura PCB foi desenvolvida especificamente para aplicações para metal, oferecendo corpo rígido e compacto, construção controlada e distância de leitura prática em ativos condutores. É mais adequada para ferramentas, máquinas, estruturas, estantes, armários e outros equipamentos industriais com espaço de instalação limitado.

Qual método de instalação devo escolher para equipamentos industriais?

A fixação adesiva é adequada quando a superfície metálica está lisa, limpa e não fica exposta a impactos intensos. A montagem por parafusos é recomendada para ativos sujeitos a vibrações, manuseio frequente, uso externo, lavagem ou esforço mecânico. A tag P3005-2 possui dois furos D2 mm, permitindo uma fixação mais segura quando o projeto exige instalação reforçada em vez de uma aplicação adesiva rápida.

A SCIVAS pode codificar as tags antes do envio?

Sim. A SCIVAS pode gravar os dados EPC antes do envio de acordo com as regras de numeração, o formato do banco de dados ou o plano de gestão de ativos do cliente. Também podemos organizar a numeração dos lotes, as informações legíveis e as referências das embalagens para reduzir erros durante a implantação. A pré-codificação é útil para integradores e usuários finais que desejam receber as tags prontas para leitura e registro no sistema.

O tamanho de 30 × 5 mm é adequado para pequenas ferramentas e bordas estreitas?

Sim. O formato fino de 30 × 5 mm é uma das principais vantagens deste modelo. Ele se adapta a pontos estreitos nos quais tags rígidas maiores poderiam interferir no funcionamento ou na aparência do equipamento. Entre as aplicações típicas estão ferramentas manuais, trilhos metálicos, estruturas de dispositivos, componentes de máquinas, pequenos acessórios e áreas reduzidas de placas de identificação que exigem uma identidade RFID compacta e legível.

Qual alcance de leitura posso esperar em um projeto real?

O alcance informado chega a 3,1 m com leitor fixo na faixa dos EUA e a 2,8 m na faixa europeia quando a tag está instalada sobre metal. Com leitores portáteis, a leitura chega a 2,1 m nos EUA e a 2,0 m na UE. Os resultados reais dependem da potência do leitor, do ganho da antena, da posição da tag e das condições do ambiente ao redor.

Quais informações são necessárias antes de recomendar esta tag?

É importante informar o material do ativo, o espaço disponível para instalação, a distância de leitura necessária, o tipo de leitor, a região de operação, as temperaturas previstas, o método de fixação e a necessidade de codificação. Fotos ou desenhos do local de instalação também são úteis. Com essas informações, a SCIVAS pode confirmar se este modelo PCB fino é adequado ou se outro formato de tag para metal oferecerá melhor desempenho.

Lista de etiquetas RFID PCB para metal

Observação: As distâncias de leitura listadas na tabela abaixo podem diferir significativamente do desempenho em condições reais devido às variações nos ambientes de teste. Sempre faça testes práticos para obter resultados precisos.


  P3005-2 — Ficha técnica do produto
