Sistemas RFID para Localizar Marcadores Subterrâneos

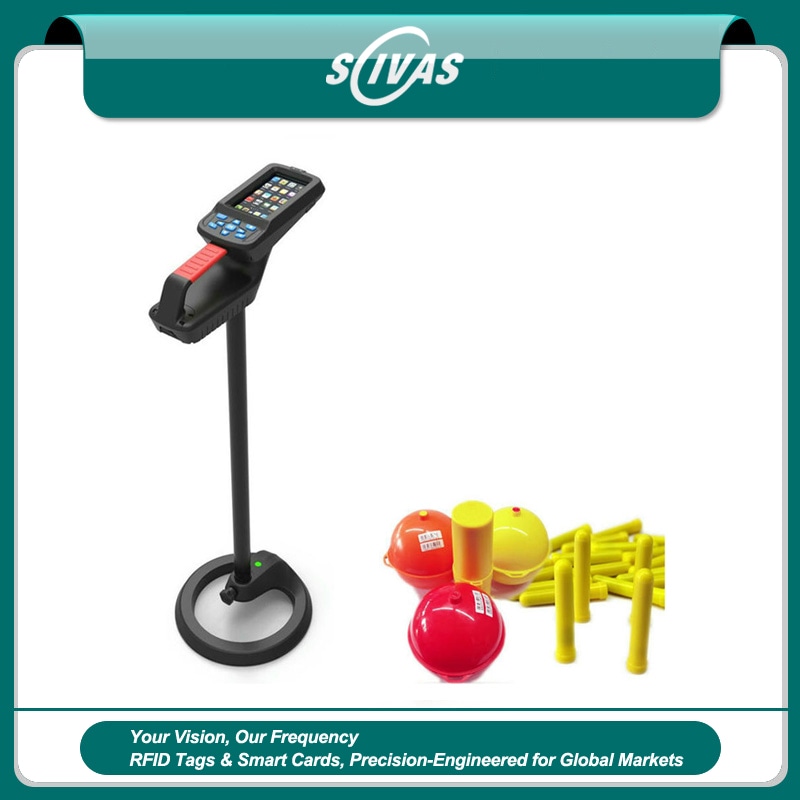

O CK-GTR680 é um localizador de marcadores eletrônicos subterrâneos baseado em tecnologia de identificação por radiofrequência (RFID). Sem necessidade de escavação, o equipamento detecta e lê marcadores previamente enterrados junto a tubulações, permitindo consultar as informações da rede armazenadas nesses dispositivos. Dessa forma, facilita a localização precisa e a gestão digital de infraestruturas subterrâneas.

O CK-GTR680 é um instrumento de localização de marcadores eletrônicos subterrâneos baseado em tecnologia RFID. O equipamento pode ler, sem abertura de valas, os marcadores previamente instalados nas proximidades de tubulações e consultar as informações armazenadas neles, apoiando a localização precisa e a gestão digital de redes enterradas. O CK-GTR680 oferece desempenho estável e operação simples. O terminal vem com sistema Android, facilitando o desenvolvimento secundário de aplicações. Pode ser utilizado na localização, sinalização e gestão digital de tubulações subterrâneas nos setores de energia elétrica, telecomunicações, gás e outras infraestruturas. Seu sistema GNSS de dupla frequência e múltiplas constelações proporciona posicionamento mais rápido e preciso do que soluções GNSS de frequência única, com erro inferior a 3 metros em áreas abertas, ajudando os operadores a encontrar os marcadores previamente enterrados.

Características do produto

Modelo do produto: CK-GTR680

Tela: TFT de 5,0 polegadas    Resolução: 540*960

Memória: 1GB RAM + 8GB ROM

Sistema de posicionamento: GNSS de dupla frequência e múltiplas constelações

Precisão de posicionamento: inferior a 3M (em áreas abertas)

Frequência de operação RFID: 134KHz

Distância de detecção RFID: 220cm (MÁX.)

Capacidade da bateria: bateria de polímero de íons de lítio de 12V 5000maH

Características físicas e ambientais:

Parâmetros do produto:

① A distância máxima de detecção e a precisão de localização são medidas em condições sem sinais de interferência na área ao redor.

Tags RFID Subterrâneas e Detector para Redes Enterradas

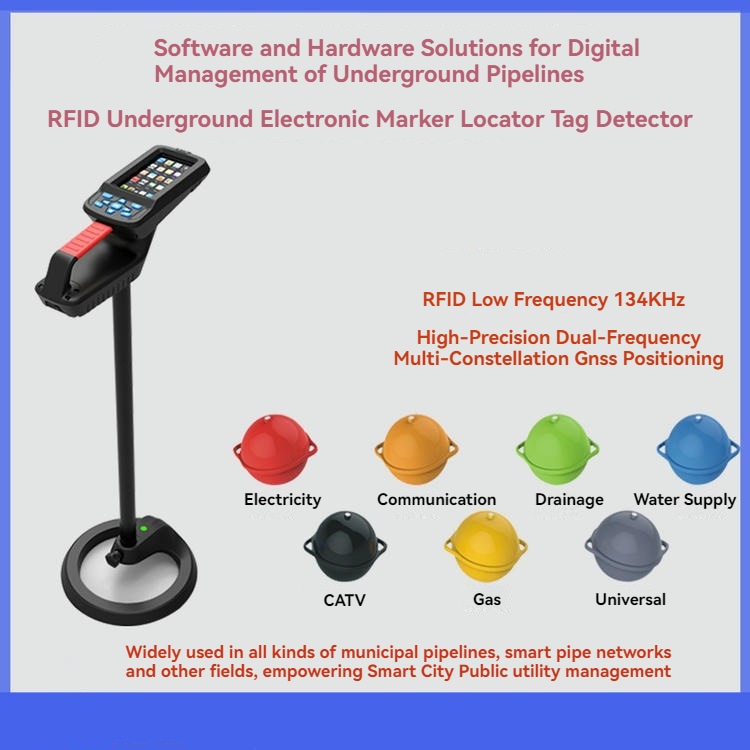

A SCIVAS fornece o CK-GTR680 como uma solução profissional de tags RFID subterrâneas e detector para empresas que precisam identificar, de forma confiável e não destrutiva, tubulações, cabos e trajetos de redes enterradas. Em muitos projetos de infraestrutura, as plantas estão incompletas, os pontos de referência na superfície mudam e as sinalizações visuais desaparecem após a pavimentação ou o paisagismo. Ao instalar marcadores eletrônicos junto ao ativo durante a construção ou manutenção, as equipes podem retornar posteriormente com o localizador e confirmar o trajeto sem abrir o solo desnecessariamente. O sistema atende especialmente a equipes de energia elétrica, telecomunicações, gás, água, drenagem, CATV, engenharia municipal e manutenção de cidades inteligentes.

O detector opera com marcadores eletrônicos subterrâneos baseados em identificação por radiofrequência de baixa frequência. A frequência RFID de 134KHz permite detectar e identificar marcadores enterrados no solo em ambientes comuns de campo. A distância máxima de detecção RFID pode chegar a 220 cm quando o tipo de marcador e as condições de uso são adequados. Em vez de tratar os ativos enterrados apenas como linhas anônimas em um mapa, cada marcador pode armazenar dados úteis de identificação. Assim, os inspetores podem relacionar o local físico a informações de trajeto, registros de manutenção, tipo de ativo e observações do projeto. Isso torna as tags RFID subterrâneas úteis tanto para a localização diária quanto para a gestão digital de longo prazo.

Desenvolvido para Detectar Marcadores sem Escavação

O CK-GTR680 foi desenvolvido para equipes que precisam localizar marcadores eletrônicos subterrâneos antes de escavações, reparos, verificações de trajeto ou inspeções de recebimento. Seu formato portátil permite percorrer o terreno, captar a resposta do marcador e confirmar o ponto aproximado em que ele está enterrado. Para empreiteiras, isso reduz escavações às cegas e melhora a tomada de decisões no local de trabalho. Para proprietários e operadores de ativos, oferece um método mais consistente de gestão RFID de marcadores subterrâneos em instalações novas e redes antigas. Quando associado a um plano adequado de distribuição dos marcadores, o equipamento pode apoiar a localização de tubulações, a confirmação de trajetos de cabos, a identificação de válvulas enterradas e a auditoria de ativos subterrâneos.

Como os projetos de infraestrutura frequentemente exigem diferentes produtos de identificação trabalhando em conjunto, a SCIVAS também fornece Tags RFID para ativos acima do solo, contêineres, ferramentas e equipamentos de projeto. Dessa forma, os compradores podem desenvolver um sistema de identificação mais completo, em vez de adquirir apenas um localizador isolado. As tags RFID subterrâneas identificam pontos de trajetos enterrados, enquanto outros formatos podem ser escolhidos para superfícies de ativos, kits de manutenção, ferramentas de inspeção e peças sobressalentes controladas em armazéns. Para equipamentos não enterrados sujeitos a vibração, poeira, chuva e manuseio externo, também podem ser consideradas as Tags RFID Robústas.

Posicionamento GNSS e Operação em Campo com Android

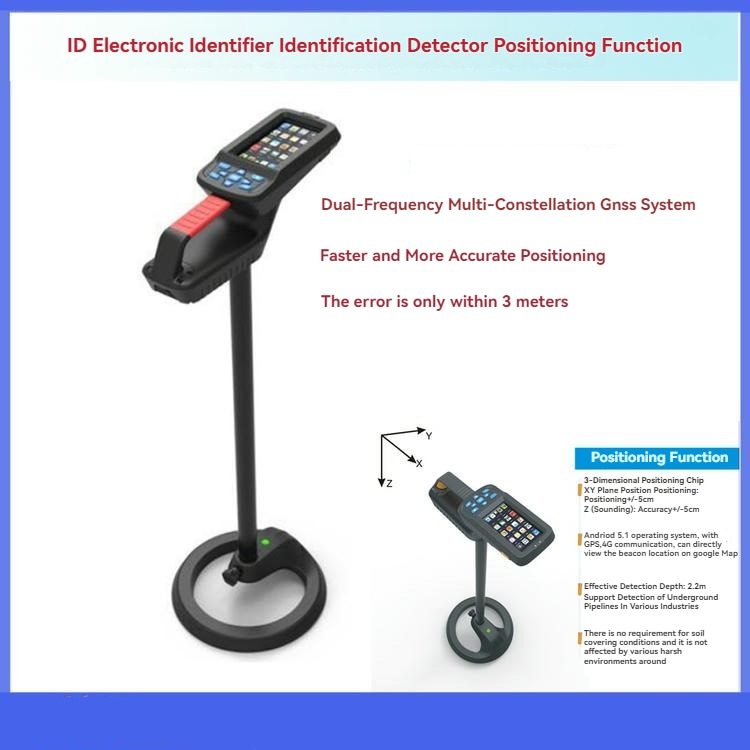

O CK-GTR680 integra um sistema GNSS de dupla frequência e múltiplas constelações para aumentar a eficiência do posicionamento em áreas abertas. Conforme as bandas configuradas, oferece suporte a GPS, BeiDou, GLONASS, Galileo, QZSS e outros sistemas de satélite, com precisão inferior a 3 metros em testes realizados a céu aberto. Isso ajuda as equipes de campo a relacionar os resultados da detecção com pontos em mapas, trajetos de inspeção e registros de manutenção. Os dados GNSS não substituem a resposta RFID do marcador enterrado, mas acrescentam um contexto geográfico útil aos registros dos ativos e à gestão das redes.

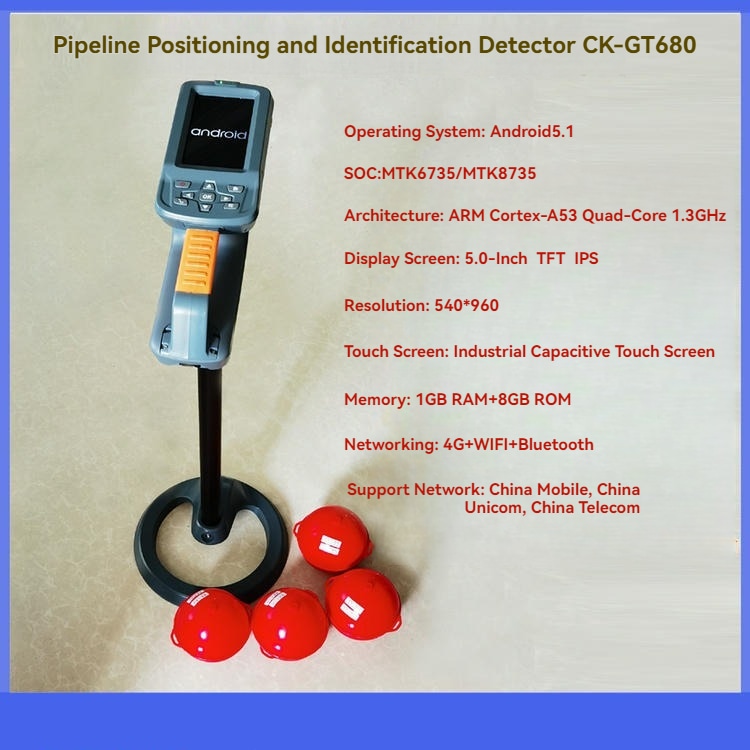

O terminal utiliza Android 5.1, tela TFT IPS de 5,0 polegadas com resolução de 540 x 960 e touchscreen capacitivo de padrão industrial. A plataforma de hardware inclui 1GB RAM e 8GB ROM, além de conectividade 4G, WiFi e Bluetooth para comunicação e transferência de dados em campo. Para clientes que precisam de fluxos de trabalho personalizados, a plataforma Android facilita o desenvolvimento secundário de aplicações em comparação com detectores de função fechada. Esse recurso é útil para empresas de infraestrutura, empreiteiras e integradores que desejam combinar a localização de marcadores eletrônicos com formulários de inspeção, bancos de dados de trajetos, ordens de serviço ou coleta de dados relacionada a sistemas GIS.

Carcaça Robusta para Trabalhos Externos de Infraestrutura

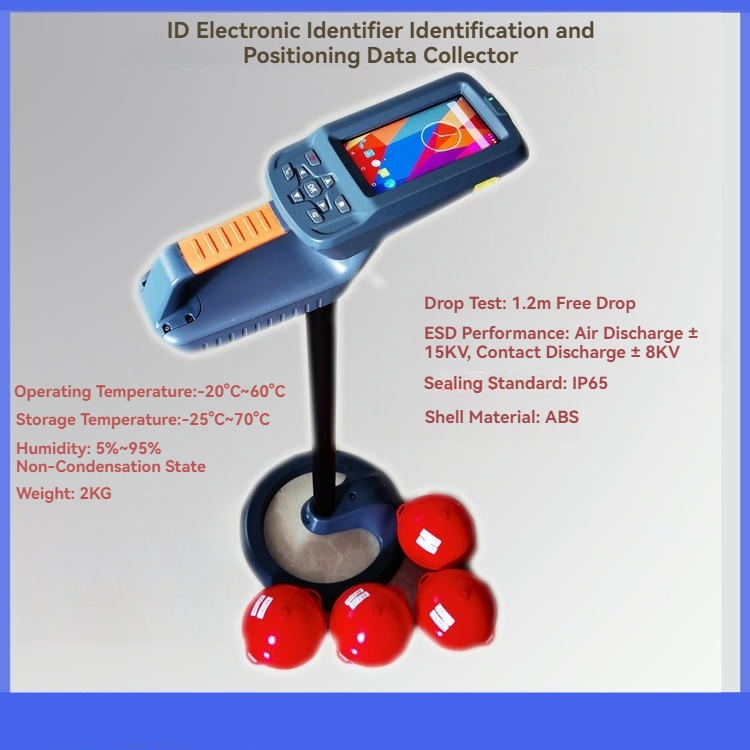

Os trabalhos de localização em ambientes externos exigem resistência adequada. Por isso, o equipamento possui carcaça de ABS, proteção IP65, resistência a queda livre de 1,2 metro e desempenho ESD com descarga pelo ar de ±15KV e descarga por contato de ±8KV. Essas características favorecem sua utilização em serviços de campo. O dispositivo opera entre -20°C e 60°C e suporta umidade de 5% a 95% sem condensação. A bateria de polímero de íons de lítio de 12V 5000mAh inclui proteção contra sobrecarga, descarga excessiva e excesso de corrente, além de baixo consumo no modo de espera para jornadas prolongadas de inspeção.

A SCIVAS oferece este produto a compradores B2B que precisam de uma ferramenta prática para detectar marcadores de redes enterradas, e não de um localizador de uso doméstico. Antes do fornecimento ou da produção, podemos analisar a compatibilidade dos marcadores, a profundidade de aplicação, as condições do projeto, as necessidades de integração de software e os requisitos de embalagem. Para compradores que estejam desenvolvendo uma infraestrutura RFID mais ampla, nosso portfólio também inclui Leitores RFID Industriais para projetos de fabricação, logística e gestão de ativos. Com localizadores RFID subterrâneos, marcadores eletrônicos enterrados e produtos RFID complementares, a SCIVAS ajuda as equipes de infraestrutura a transformar redes ocultas em registros localizáveis, atualizáveis e mais fáceis de administrar.

Perguntas frequentes

Para que são utilizadas as tags RFID subterrâneas?

As tags RFID subterrâneas são normalmente utilizadas como marcadores eletrônicos para tubulações, cabos, válvulas e pontos de trajetos de redes. Depois de instalado próximo ao ativo, o marcador pode ser detectado posteriormente sem escavação. Isso ajuda as equipes de manutenção a confirmar a posição enterrada, reduzir aberturas desnecessárias do solo e relacionar os registros digitais a locais reais em campo.

A que profundidade o CK-GTR680 detecta marcadores enterrados?

O CK-GTR680 oferece uma distância máxima de detecção RFID de até 220 cm em condições adequadas. O desempenho real depende do tipo de marcador, das condições do solo, da profundidade de instalação, das interferências ao redor e do método de operação em campo. Para projetos importantes, a SCIVAS recomenda avaliar conjuntamente o marcador e o detector nas condições reais de utilização.

Qual frequência é utilizada por este localizador RFID?

O localizador opera na frequência RFID de 134KHz, adequada à detecção de marcadores eletrônicos subterrâneos compatíveis. A frequência, a estrutura do marcador e o ambiente de instalação influenciam o resultado final. Antes do pedido, os compradores devem confirmar se os marcadores existentes ou o sistema planejado atendem aos requisitos técnicos do detector.

O localizador pode registrar dados de posição GPS ou GNSS?

Sim. O equipamento utiliza um sistema GNSS de dupla frequência e múltiplas constelações, com precisão de posicionamento inferior a 3 metros em testes realizados em áreas abertas. As informações GNSS ajudam as equipes a relacionar os pontos detectados a mapas, registros de inspeção e dados de trajetos, embora a detecção do marcador enterrado continue dependendo da resposta RFID.

O CK-GTR680 é adequado à manutenção externa de redes?

Sim. O localizador foi desenvolvido para trabalhos externos e possui proteção IP65, carcaça de ABS, resistência a queda livre de 1,2 metro, proteção ESD e temperatura de operação entre -20°C e 60°C. Sua bateria recarregável de 12V 5000mAh atende a inspeções móveis que exigem alimentação estável e estrutura resistente.

O sistema Android permite desenvolver software personalizado?

O terminal utiliza Android 5.1, oferecendo mais flexibilidade para desenvolvimento secundário do que muitos dispositivos de função fechada. Os clientes podem discutir a integração com formulários de inspeção, bancos de dados de trajetos, fluxos relacionados a GIS ou coleta de dados específica do projeto. O escopo final do desenvolvimento depende dos requisitos de software, do método de comunicação, do formato dos dados e do ambiente de implantação.

Quais setores utilizam a detecção de marcadores RFID enterrados?

Entre os usuários mais comuns estão empreiteiras de infraestrutura, equipes municipais de manutenção, empresas de energia elétrica, operadoras de telecomunicações, companhias de gás, departamentos de abastecimento de água, projetos de drenagem e equipes de cidades inteligentes. O produto é indicado quando ativos enterrados precisam ser localizados repetidamente, identificados com segurança e administrados digitalmente durante longos períodos de serviço.
