Leitor NFC RFID banda dupla para Teste de Credenciais

Leitor NFC RFID para Identificação Controlada de Cartões

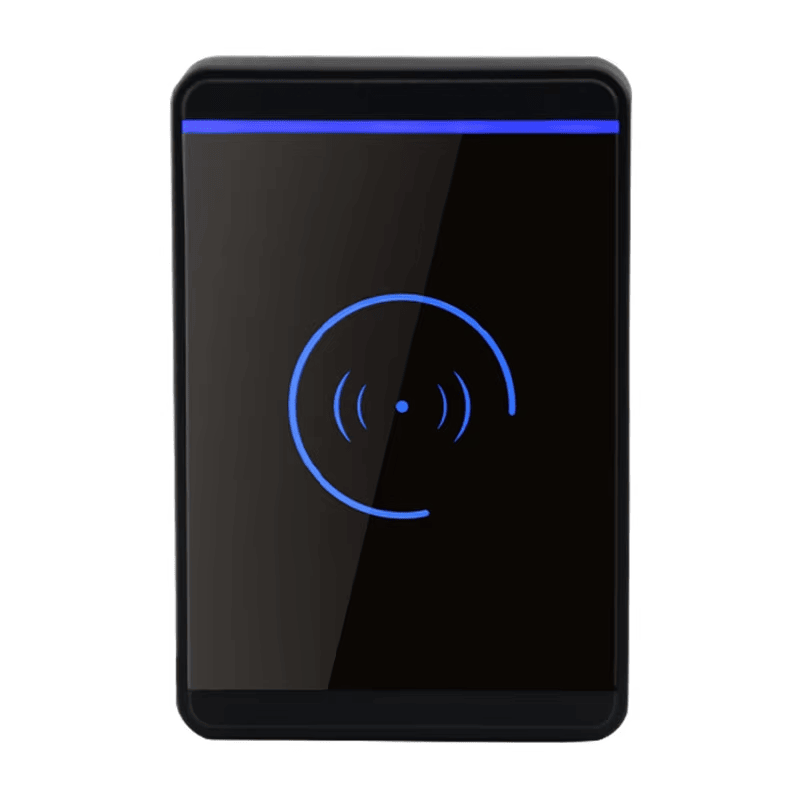

Este leitor NFC RFID foi desenvolvido para projetos de controle de acesso, verificação de cartões, registro de presença, cadastro de visitantes e identificação autorizada. Ele suporta cartões compatíveis com 125KHz EM4100, EM4200 e TK4100, além de oferecer configuração opcional em 13.56MHz MIFARE para instalações que exigem leitura de credenciais HF. Como parte da linha completa de leitores de acesso RFID, o equipamento ajuda instaladores, integradores de sistemas e distribuidores a conectar credenciais por cartão a controladores por meio de saídas Wiegand 26, Wiegand 34, RS232 ou RS485.

O leitor utiliza gabinete em ABS com antena integrada, indicador LED e buzzer, oferecendo retorno visual e sonoro claro durante a operação. É indicado para inspeção legal de cartões NFC e RFID, gerenciamento de entrada por porta, terminais de presença e outros ambientes de segurança controlada que exigem leitura estável de cartões e transmissão de dados em tempo real.

Principais Recursos do Leitor NFC RFID

Leitura Estável para Projetos de Controle de Acesso

O dispositivo oferece leitura de proximidade rápida, com curto tempo de resposta, ajudando sistemas de acesso a processar credenciais de forma fluida no uso diário. Pode trabalhar com cartões ID de baixa frequência compatíveis e, opcionalmente, com formatos IC de 13.56MHz, tornando-se uma solução prática para projetos que precisam de suporte flexível a diferentes credenciais. Quando usado com Cartões RFID adequados, o leitor pode apoiar entrada autorizada, registro de presença, cadastro de visitantes e confirmação de identidade.

Múltiplas Interfaces para Integração com Sistemas

O leitor oferece opções de interface Wiegand 26, Wiegand 34, RS232 e RS485, permitindo conexão com diversos controladores de acesso e terminais de identificação. Para compradores que comparam diferentes Leitores RFID, este modelo combina estrutura compacta, cabeamento simples e distância de comunicação confiável para ambientes internos ou instalações protegidas.

Parâmetros Técnicos

Detalhes de Especificação

Leitura de Cartões e Comunicação

As saídas padrão Wiegand 26-bit e Wiegand 34-bit são suportadas, com opções de leitor RFID RS232 e RS485 disponíveis para diferentes arquiteturas de controladores. Essa flexibilidade facilita a integração em sistemas de porta única, terminais de presença, leitores auxiliares e projetos de identificação que precisam de comunicação estável entre o ponto de leitura e o painel de controle.

A velocidade de resposta é inferior a 0.2 segundos, e o tempo de proximidade é inferior a 0.5 segundos. O alcance de leitura por aproximação é de 2-15cm, dependendo do tipo de cartão e das condições de instalação. Em projetos reais, fatores como material da superfície, fonte de alimentação, cabeamento e posição do cartão podem influenciar o desempenho de leitura.

O leitor suporta cartões ID EM4100 e cartões compatíveis com código Manchester de 64 bits. Também está disponível uma opção MIFARE 1 em 13.56MHz para projetos que utilizam credenciais de alta frequência. Essa combinação atende compradores que precisam padronizar leitores para diferentes sites, mantendo compatibilidade com cartões de acesso já existentes.

Gabinete e Design Operacional

O leitor inclui antena integrada, indicador LED bicolor e buzzer interno. Funciona com entrada de energia DC 12V e corrente de trabalho em torno de 70mA. O feedback por LED e som ajuda operadores e usuários finais a confirmar rapidamente se o cartão foi apresentado, lido e enviado ao controlador.

A temperatura ambiente suportada é de -25℃ a 75℃, com umidade ambiente de 10%-90%. A distância de comunicação pode chegar a até 100 metros sob condições adequadas de cabeamento e controlador. Para instalações com distância maior entre leitor e painel, a seleção correta do cabo e o aterramento comum são pontos importantes para manter estabilidade.

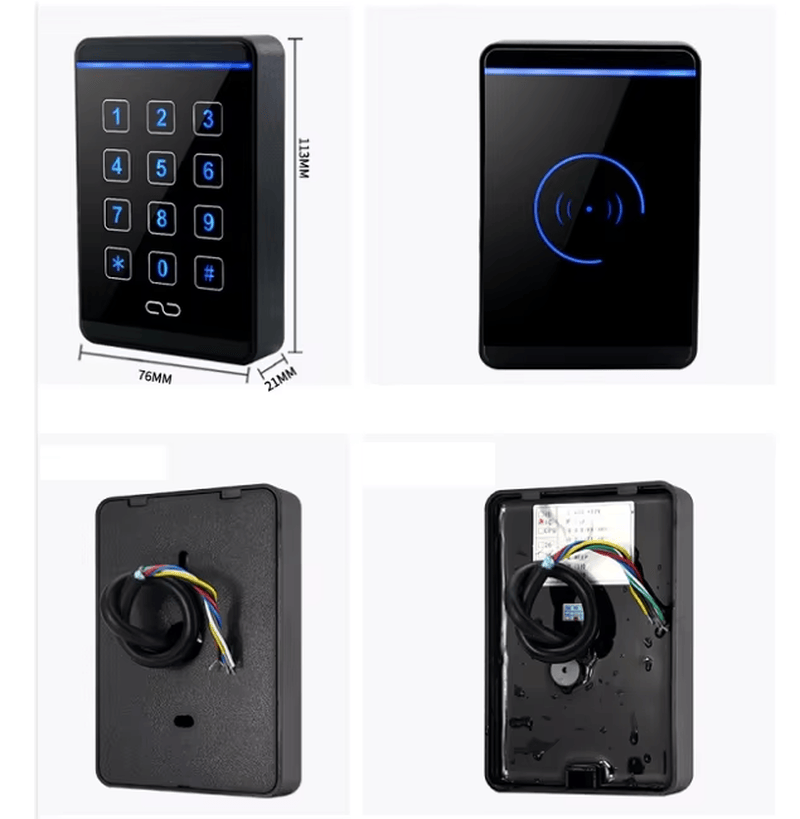

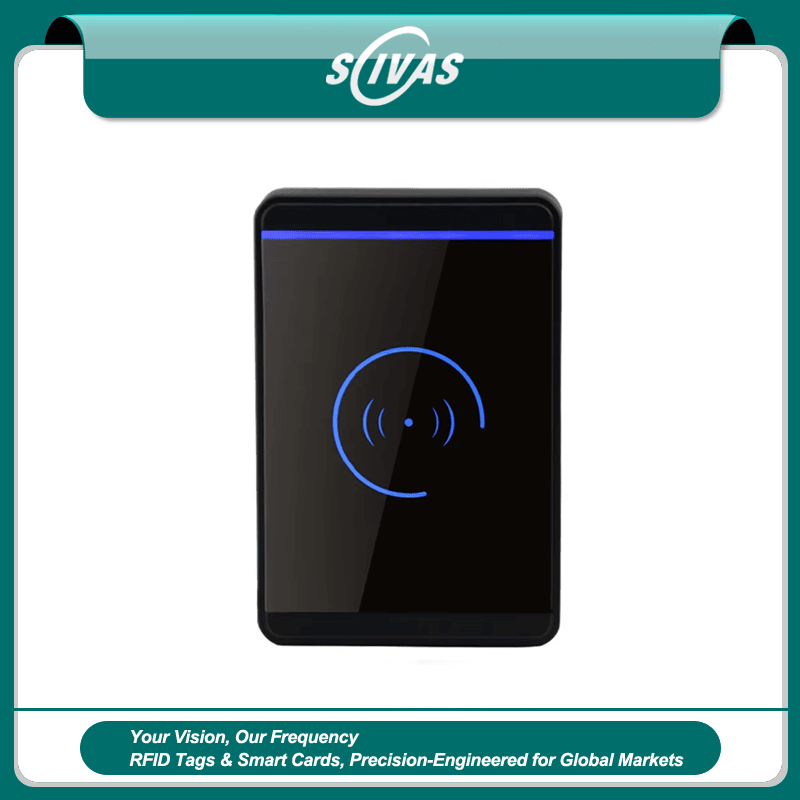

Há opções de cor preta e branca. O gabinete usa material PVC, com proteção em resina preta para necessidades de instalação resistente à água. A estrutura compacta de 112x75x21mm permite aplicação em portas, paredes laterais, áreas de recepção, escritórios, salas técnicas e pontos de entrada com espaço limitado.

Orientação de Instalação

Método Básico de Montagem

Use uma chave de fenda cruzada para soltar o parafuso entre o painel e a placa principal. Em seguida, fixe a placa principal na parede lateral com buchas plásticas e parafusos. A posição de montagem deve permitir apresentação confortável do cartão e reduzir interferências próximas a grandes superfícies metálicas ou cabos de alta potência.

Avisos sobre Alimentação e Cabeamento

1. Confirme a tensão elétrica antes da conexão e identifique corretamente o polo positivo e o polo negativo da fonte de alimentação.

2. Quando uma fonte de alimentação externa for utilizada, compartilhe a alimentação com a caixa do controlador ou use a mesma conexão GND.

3. Quando a distância entre o leitor de cartões e o controlador for superior a 50 metros, use uma linha de alimentação com diâmetro de pelo menos 1.5 cm² ou vários fios de rede em paralelo para manter uma transmissão estável.

Aplicações Recomendadas

Este leitor NFC RFID é adequado para empresas, edifícios comerciais, escolas, academias, hotéis, condomínios, armazéns e projetos de integração que exigem controle de credenciais por cartão. Ele pode ser utilizado em portas de acesso, áreas administrativas, pontos de registro de visitantes, terminais de presença e ambientes onde a identificação deve ser autorizada, rastreável e integrada a um sistema de gerenciamento.

Para distribuidores e integradores B2B, o modelo oferece uma base simples para projetos com diferentes requisitos de interface. A disponibilidade de versões 125KHz e 13.56MHz ajuda a atender instalações que usam cartões ID tradicionais, cartões MIFARE ou uma combinação de credenciais durante atualizações de sistema.

Perguntas Frequentes

1. Este leitor suporta cartões de 125KHz?

Sim. O leitor suporta cartões compatíveis com 125KHz EM4100, EM4200, TK4100 e TK4001, de acordo com a configuração do projeto.

2. Existe versão em 13.56MHz?

Sim. Há opção 13.56MHz MIFARE para projetos que utilizam credenciais HF em controle de acesso ou identificação autorizada.

3. Quais interfaces de saída estão disponíveis?

O modelo pode oferecer Wiegand 26, Wiegand 34, RS232 e RS485, permitindo integração com diferentes controladores e terminais.

4. Qual é o alcance de leitura?

A tabela técnica indica 3-8cm. Em determinadas condições de cartão e instalação, a leitura por proximidade pode variar entre 2-15cm.

5. O leitor pode ser usado para registro de presença?

Sim. Ele é adequado para controle de acesso, terminais de presença, registro de visitantes e confirmação de identidade por cartão.

6. O dispositivo tem indicação visual e sonora?

Sim. O leitor possui LED bicolor e buzzer integrado para indicar espera, leitura de cartão e operação do sistema.

7. Em quais ambientes o leitor é mais indicado?

É indicado para ambientes internos ou protegidos, como portas de escritórios, recepções, condomínios, escolas, hotéis e áreas administrativas.
