Leitor RFID de Dupla Frequência para Sistemas USB

Visão Geral do Leitor RFID de Dupla Frequência

Este leitor RFID de dupla frequência foi desenvolvido para projetos de controle de acessos, controle de ponto, verificação de identidade e registro de visitantes que exigem leitura estável de cartões sem contato. A configuração principal suporta credenciais 125KHz, com opção 13.56MHz para ambientes que utilizam diferentes sistemas de cartões no mesmo projeto. Dentro da gama de leitores de acesso RFID da SCIVAS, este modelo combina compatibilidade prática, resposta rápida e integração simples para aplicações comerciais diárias.

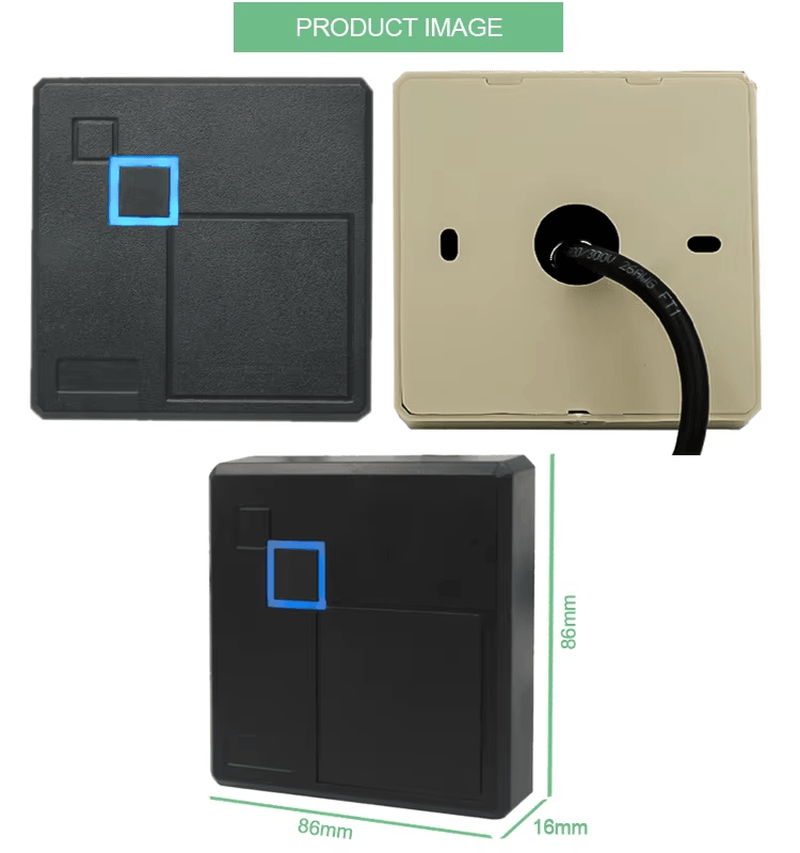

Com caixa resistente em ABS e formato compacto de 86×86×18mm, o leitor adapta-se a entradas de escritórios, recepções, pontos de controle em parede, balcões de atendimento e áreas de teste de sistemas. A conexão USB facilita a leitura plug-and-play em computadores, enquanto as opções Wiegand 26/34, RS232 e RS485 permitem a integração com controladores quando o projeto requer cabeamento dedicada.

Compatibilidade com Cartões 125KHz e 13.56MHz

Para identificação de baixa frequência, o leitor suporta cartões TK4001, EM4100, EM4200, TK4100 e modelos compatíveis. Por isso, é uma escolha adequada para instalações que continuam a operar com Leitores RFID LF e cartões de proximidade tradicionais. Quando a versão opcional 13.56MHz é selecionada, o equipamento também pode trabalhar com credenciais do tipo Mifare, oferecendo um caminho de atualização prático para locais que precisam de Leitores RFID HF no mesmo ambiente de acesso.

Leitura Rápida para Fluxos de Controle de Acesso

O leitor foi projetado para identificação sem contato rápida, com velocidade de resposta inferior a 0,2 segundos e intervalo de leitura inferior a 0,5 segundos. O alcance prático é de 3–8cm em condições padrão, podendo variar conforme o tipo de cartão, a instalação e a configuração do leitor. Esta performance ajuda a manter um fluxo eficiente em portarias, controle de entrada, marcação de presença, autenticação de funcionários e registro de visitantes. O indicador LED integrado mostra claramente o estado de espera e a leitura bem-sucedida do cartão.

Opções de Interface e Flexibilidade de Instalação

O modelo suporta saída de dados Wiegand 26 e Wiegand 34, com RS232 e RS485 disponíveis como interfaces opcionais. A distância de transmissão é inferior a 100m para WG26/34, inferior a 10m para RS232 e pode chegar a 1200m com RS485. Estas opções tornam o leitor adequado tanto para uso de curta distância em de mesa como para instalações distribuídas de controle de acessos em edifícios maiores.

Parâmetros Técnicos

Imagens do Produto

Especificação

O leitor suporta saída de dados em formato padrão Wiegand 26-bit e Wiegand 34-bit, com interfaces RS232 e RS485 disponíveis como configurações opcionais.

A velocidade de resposta é inferior a 0,2 segundos, e o intervalo de leitura por proximidade é inferior a 0,5 segundos.

A distância prática de leitura pode variar de 2–15cm conforme o tipo de cartão, a instalação e a configuração do leitor.

O equipamento suporta cartões EM4100 ID e credenciais compatíveis com código Manchester de 64 bits, com suporte opcional para cartão Mifare 1 de 13.56MHz.

A faixa de temperatura de operação é de -25°C a +75°C, com suporte a umidade ambiente de 10%–90%.

Antena integrada, LED bicolor e buzzer estão incluídos para uma utilização simples no local.

O dispositivo suporta tensão de trabalho DC 12V, corrente de trabalho de cerca de 70mA, transferência de dados em tempo real e distância de comunicação até 100 metros para formatos de cabeamento aplicáveis.

Estão disponíveis cores de caixa preta e branca. Material de caixa em PVC e tratamento impermeável com resina preta podem ser selecionados conforme os requisitos do projeto.

Instalação

Utilize uma chave Phillips para soltar o parafuso entre o painel e a placa principal. Em seguida, fixe a placa principal na parede com buchas plásticas e parafusos antes de recolocar o painel do leitor.

Avisos

1. Confirme que a tensão elétrica é DC 12V e identifique corretamente os polos positivo e negativo da alimentação antes da instalação.

2. Quando for utilizada uma fonte de alimentação externa, certifique-se de que o leitor compartilha a alimentação com a caixa do controlador ou utiliza o mesmo GND.

3. Quando a distância entre o leitor de cartões e o controlador for superior a 50 metros, utilize uma linha de alimentação com pelo menos 1,5 centímetros quadrados de diâmetro ou vários fios de rede em paralelo.

FAQ

Que tipos de cartão este leitor RFID de dupla frequência suporta?

Suporta cartões TK4001, EM4100, EM4200, TK4100 e cartões 125KHz compatíveis. Com a configuração opcional 13.56MHz, também pode suportar credenciais do tipo Mifare.

Este leitor é adequado para controle de acessos e controle de ponto?

Sim. É adequado para controle de acessos, registro de controle de ponto, registro de visitantes e autenticação de identidade que exigem leitura estável de cartões sem contato.

Quais interfaces estão disponíveis para integração?

O leitor suporta saída Wiegand 26 e Wiegand 34, com RS232 e RS485 disponíveis como interfaces opcionais para diferentes controladores e requisitos de cabeamento.

Qual é a velocidade de resposta da leitura?

A velocidade de resposta é inferior a 0,2 segundos e o intervalo de leitura é inferior a 0,5 segundos, ajudando os usuários a concluir a verificação do cartão rapidamente.

Que ambiente de operação o leitor suporta?

O leitor opera entre -25°C e +75°C e utiliza uma caixa resistente, sendo prático para muitos ambientes interiores de controle de acessos e identificação.

A versão 13.56MHz é padrão ou opcional?

A base do produto suporta 125KHz, enquanto a configuração 13.56MHz é opcional. Antes de encomendar, confirme o tipo de cartão e o sistema onde o leitor será utilizado.

Que informações devo fornecer para uma recomendação correta?

Informe a aplicação, quantidade, frequência do cartão, modelo de chip, interface necessária, distância de cabeamento, ambiente de instalação, requisitos de personalização e destino de entrega.
