Leitor QR para Catracas, Portões e Quiosques

Nosso módulo leitor de código QR integrado é um leitor de códigos de barras compacto e de alto desempenho, desenvolvido para facilitar a integração em diferentes equipamentos. Com lente de amplo ângulo de leitura e interface USB, decodifica com rapidez e precisão códigos de barras 1D e 2D, incluindo códigos QR. É uma solução indicada para sistemas de controle de acesso, quiosques de autoatendimento e máquinas de venda automática que exigem leitura confiável, instalação prática e resposta rápida.

Módulo Integrado de Leitura de código QR com USB, UART e Porta Serial

Leitor de Código de Barras e código QR para Controle de Acesso

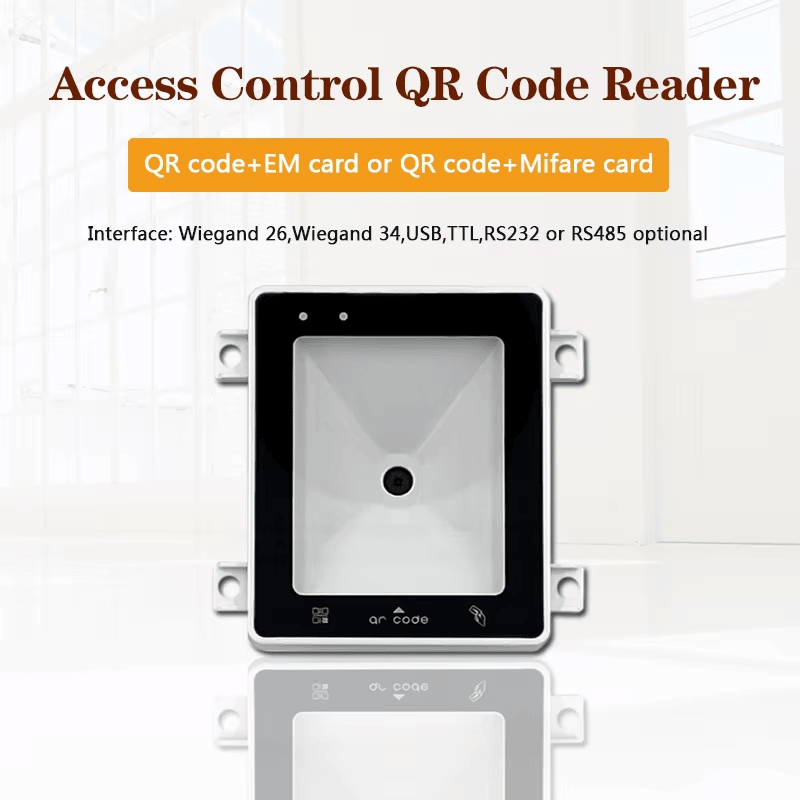

Soluções multifuncionais de controle de acesso com RFID e código QR, disponíveis com caixa metálica ou plástica, opções impermeáveis, leitura de cartões EM ID e Mifare IC, Wiegand 26/34, RS232, RS485, USB, TCP-IP, software gratuito e SDK.

O leitor integrado de código QR representa uma nova geração de dispositivos inteligentes, combinando leitura de códigos e cartões em uma estrutura compacta e altamente integrada. Utiliza tecnologia avançada de reconhecimento de imagens CMOS e um sistema inteligente de decodificação, proporcionando elevada taxa de reconhecimento, leitura rápida, resposta sensível dos cartões e ampla compatibilidade. O módulo pode ser facilmente instalado em diferentes equipamentos e aplicado em identificação por código QR, leitura de cartões IC, pagamentos por código QR, controle de acesso, máquinas de venda automática, sistemas de casa inteligente, armários eletrônicos e outras soluções.

Características

1. O design de amplo ângulo atende a diferentes formas de apresentação do código QR, com detecção automática, leitura em alta velocidade e funcionamento plug and play.
2. A avançada correção de erros e a transmissão transparente de dados permitem reconhecer códigos coloridos, estilizados, deformados ou manchados.
3. Oferece diversos modos de saída, incluindo porta serial virtual USB, TTL, WG26/34, RS232 e RS485, adequados a diferentes aplicações industriais.
4. Não exige programação para a configuração inicial. Basta conectar o dispositivo ao computador, instalar o driver USB e realizar os ajustes e testes pela porta USB.
5. A luz branca de preenchimento integrada melhora a leitura de códigos QR exibidos em telas ou impressos em papel.
6. Compatível com cartões CPU, cartões IC, cartões de identificação de segunda geração, NFC móvel e outros cartões de proximidade.
7. O painel de vidro temperado, as dimensões compactas e o formato integrado facilitam a instalação em outros equipamentos.
8. O produto oferece opções de personalização, desenvolvimento secundário e suporte técnico para integração.

A configuração padrão de fábrica inclui saída por porta serial virtual USB, WG e TTL. Também é possível selecionar uma versão com RS232 ou RS485, porém somente uma dessas duas interfaces pode ser instalada no mesmo dispositivo.

Estão disponíveis três combinações de saída de dados:
1.  Porta serial virtual USB / WG / TTL, configuração padrão de fábrica
2.  Porta serial virtual USB / WG / 232 / TTL, com utilização simultânea de TTL e 232, RS232 opcional
3.  Porta serial virtual USB / WG / 485 / TTL, com utilização simultânea de TTL e 485, RS485 opcional

O módulo de leitura de código QR e cartões pode ser facilmente integrado a diferentes equipamentos como componente de identificação. Entre as aplicações estão caixas de autoatendimento, validadores de pagamento em ônibus, máquinas de verificação de bilhetes, máquinas de venda automática, catracas de controle de acesso e outros sistemas que utilizam leitura e reconhecimento de código QR.

Leitor de código QR para Catracas e Controle de Acesso

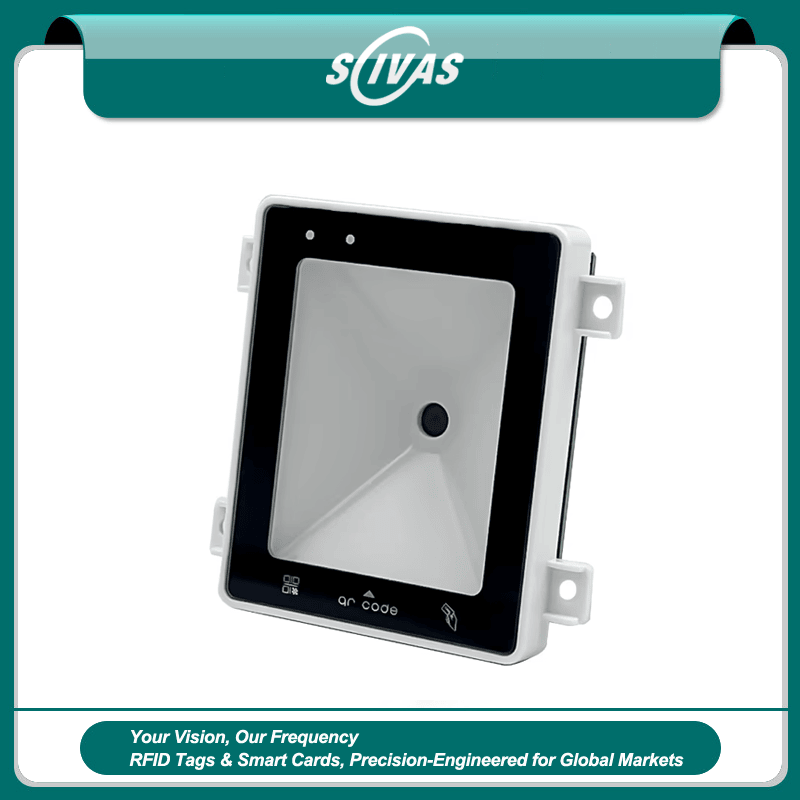

O SCIVAS R101 é um leitor de código QR compacto para catracas, portões de acesso, quiosques de autoatendimento, máquinas de bilhetes, equipamentos de venda automática, armários inteligentes e outros pontos integrados de validação nos quais uma leitura rápida precisa gerar uma decisão clara de acesso. Em vez de funcionar apenas como um acessório, o R101 foi desenvolvido como um módulo de reconhecimento preparado para projetos OEM que exigem leitura estável de código QR, leitura de cartões Mifare e diferentes opções de saída em um espaço de instalação limitado.

O módulo utiliza reconhecimento de imagem CMOS, mecanismo de decodificação baseado em imagem e resolução de leitura de 640×480. Lê códigos QR exibidos em telas de smartphones, bilhetes de papel e etiquetas impressas, com distância prática de 1–20 cm e tempo de resposta inferior a 200 ms. Em corredores com catracas, os usuários podem apresentar um passe digital de maneira natural, sem precisar encontrar um ângulo exato. A janela de leitura de amplo ângulo admite rotação de 360°, inclinação de ±45° e desvio de ±45°, reduzindo falhas provocadas pela apresentação imprecisa do código em períodos de grande movimento.

Desenvolvido para catracas, portões e painéis de quiosques

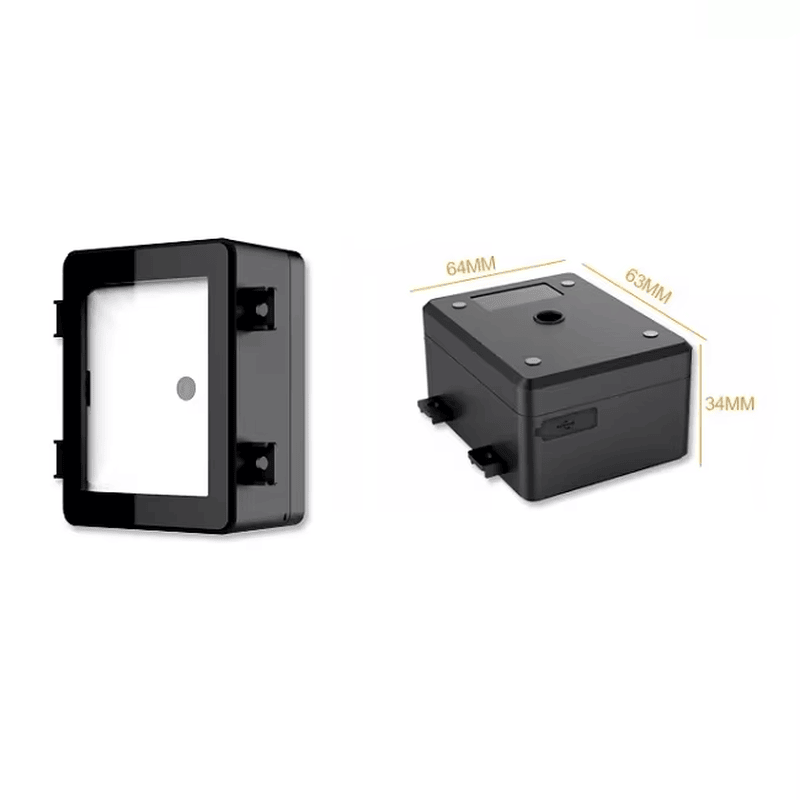

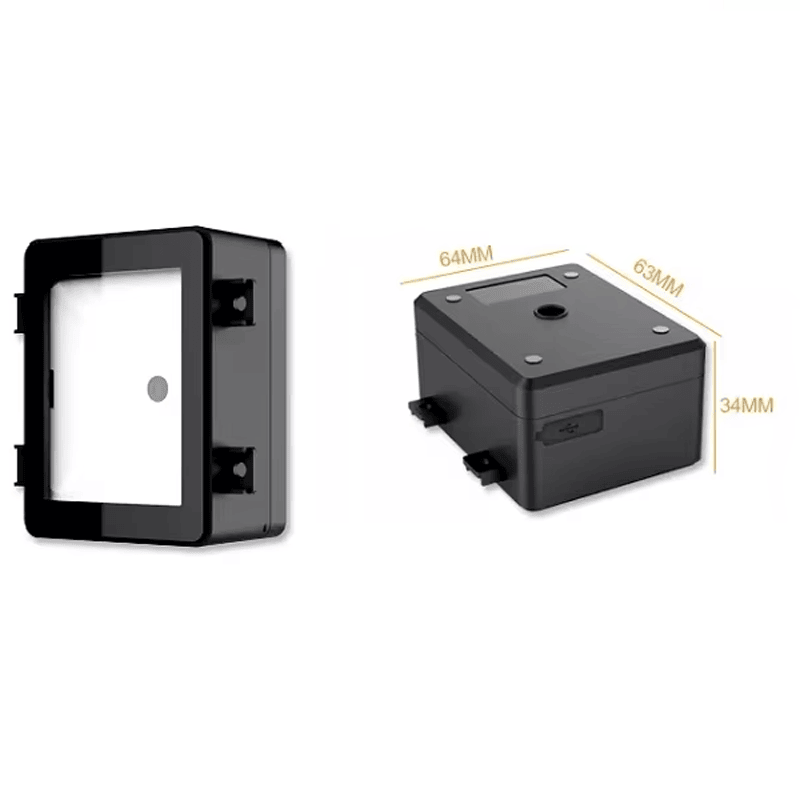

O R101 atende fabricantes e integradores que procuram um leitor de código QR para instalação em placas frontais, colunas de catracas, validadores de bilhetes ou painéis de equipamentos. A caixa em ABS, as dimensões compactas e a janela de leitura em vidro temperado permitem instalar o módulo próximo à interface do usuário, protegendo a área óptica contra contatos frequentes. O modo de detecção automática ativa rapidamente o leitor, enquanto a luz LED de preenchimento auxilia na captura de códigos em ambientes internos, entradas sombreadas e locais sujeitos a variações da iluminação.

Em projetos que combinam códigos visuais e credenciais sem contato, o leitor também reconhece cartões MF a curta distância. Isso o torna adequado para locais que utilizam simultaneamente bilhetes móveis em código QR, cartões de funcionários e credenciais temporárias para visitantes. Para projetos que demandam outras configurações, nossa linha de Leitores RFID e código QR oferece alternativas para sistemas híbridos de identificação em quiosques, catracas e terminais de controle de acesso.

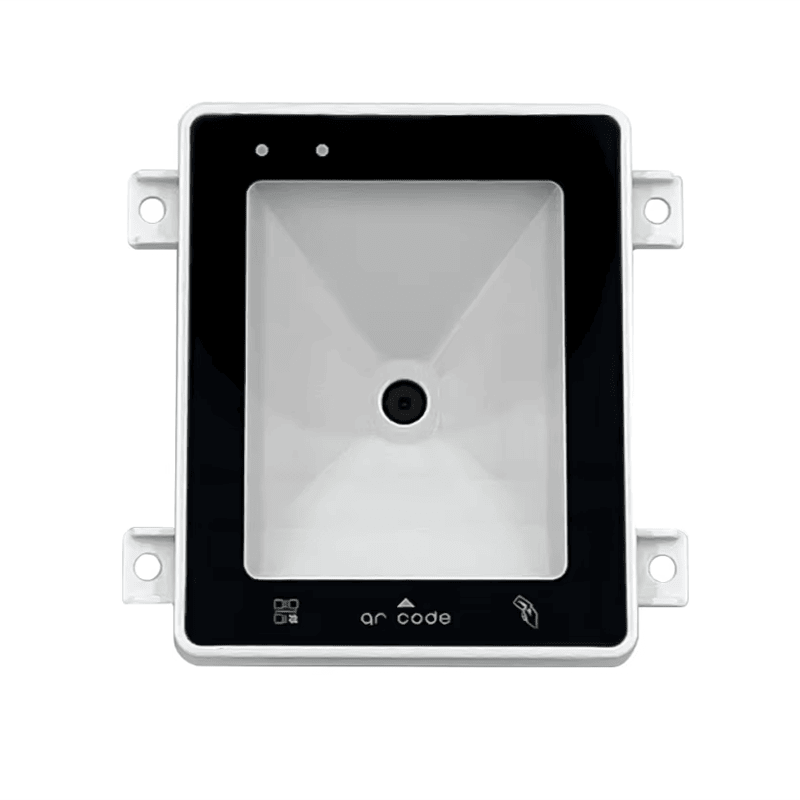

Saídas flexíveis para integração com controladores

A configuração padrão de fábrica oferece porta serial virtual USB, WG e saída TTL. As interfaces RS232 ou RS485 podem ser selecionadas como opções, mas somente uma dessas duas interfaces seriais pode ser instalada no mesmo módulo. As combinações disponíveis incluem porta serial virtual USB/WG/TTL, porta serial virtual USB/WG/232/TTL e porta serial virtual USB/WG/485/TTL. Essa flexibilidade facilita a conexão com placas de controle de catracas, sistemas Linux integrados, terminais de pagamento e painéis de controle de acesso, reduzindo a necessidade de conversores externos.

Como leitor de código QR com saída Wiegand, o R101 atende projetos nos quais o controlador exige um sinal tradicional de controle de acesso. Quando configurado como leitor USB para catracas, também permite realizar testes, ajustes e depuração por computador antes da instalação definitiva. A transmissão transparente de dados possibilita que o sistema principal processe as informações da credencial de acordo com a lógica específica do software do projeto.

Leitura confiável em ambientes reais de acesso

As áreas de entrada nem sempre apresentam condições ideais. Os códigos podem estar em telas trincadas, smartphones com baixo brilho, bilhetes de papel dobrados ou materiais impressos com manchas e deformações. O R101 conta com correção avançada de erros e foi desenvolvido para reconhecer com maior estabilidade códigos coloridos, danificados, deformados e exibidos em telas. O sinal sonoro, a luz vermelha de operação e a luz verde de confirmação fornecem indicações claras aos instaladores e usuários, reduzindo dúvidas durante a validação.

O projeto elétrico aceita alimentação de 5–12VDC ±10% e apresenta consumo nominal de 0.52W. O módulo opera em temperaturas de -20°C a 70°C e umidade de 5%–90%, atendendo a diversas instalações internas e áreas semiprotegidas. A resistência à interferência de luz intensa e a iluminação auxiliar contribuem para manter a leitura quando o scanner está exposto a lâmpadas fortes, painéis reflexivos ou luz natural proveniente de entradas próximas.

Suporte de fábrica para projetos OEM de controle de acesso

A SCIVAS fornece o R101 para compradores OEM, instaladores de controle de acesso, fabricantes de catracas, empresas de soluções de bilhetagem e fabricantes de quiosques que necessitam de um leitor integrado de código QR confiável. Antes do envio, podemos analisar a pinagem dos conectores, a seleção da interface, o formato de comunicação do software e as condições de instalação mecânica, ajudando o cliente a reduzir tentativas e ajustes durante a fase de prototipagem.

Nos projetos em que as credenciais RFID continuam sendo o principal método de identificação, o R101 pode ser avaliado em conjunto com nossos Leitores de Acesso RFID, formando um portfólio mais completo. Para aplicações concentradas em leitura de códigos fora do controle de acesso, nossa linha de Leitores de Código de Barras também atende ambientes de varejo, autoatendimento e integração em equipamentos. O objetivo é selecionar o leitor de acordo com o fluxo real de validação, sem impor o mesmo formato de hardware a todos os projetos.

Perguntas Frequentes

Este leitor de código QR pode ser instalado em uma catraca?

Sim. O R101 foi desenvolvido para instalação integrada em catracas, validadores de bilhetes, painéis de quiosques e equipamentos de controle de acesso. Seu corpo compacto, a leitura por detecção automática, a janela de vidro temperado e a rápida decodificação atendem pontos de entrada nos quais os usuários apresentam passes móveis em código QR ou bilhetes impressos durante um fluxo contínuo de pessoas.

Quais interfaces estão disponíveis para conectar o controlador?

A configuração padrão oferece porta serial virtual USB, WG e saída TTL. As versões opcionais podem incluir RS232 ou RS485, mas essas duas interfaces não podem ser selecionadas simultaneamente no mesmo módulo. Dessa forma, o integrador pode conectar o leitor a controladores de acesso, placas de catracas ou dispositivos principais integrados.

Qual é a velocidade de leitura do código QR na catraca?

O tempo de leitura é inferior a 200 ms em condições normais, com distância recomendada de 1–20 cm. O desempenho real pode variar conforme o tamanho do código, o brilho da tela, a qualidade da impressão e o ângulo de instalação. No entanto, o design de amplo ângulo ajuda a reduzir falhas causadas pela apresentação imprecisa do código QR.

O leitor reconhece códigos em smartphones e bilhetes de papel?

Sim. O módulo reconhece códigos QR exibidos em telas e códigos impressos em papel, plástico ou superfícies metálicas. A luz branca de preenchimento, o sensor CMOS e a correção de erros auxiliam na identificação de códigos com pouca luminosidade, manchas, pequenas deformações ou apresentados em ângulos moderados.

O módulo também realiza a leitura de cartões?

Sim. Além de reconhecer códigos QR, o equipamento realiza a leitura de cartões MF a curta distância, sendo indicado para projetos com credenciais mistas. Um local pode utilizar bilhetes móveis em código QR para visitantes e manter cartões de acesso para funcionários, prestadores de serviço ou membros, sem instalar dois módulos frontais separados.

Quais são os requisitos de alimentação e ambiente de operação?

O leitor aceita entrada de 5–12VDC ±10% e apresenta consumo nominal de 0.52W. A faixa especificada de temperatura é de -20°C a 70°C, com umidade operacional de 5%–90%. Quando instalado em um painel adequado, pode atender a diversas aplicações internas e áreas semiprotegidas de controle de acesso.

A SCIVAS oferece suporte para integração OEM e escolha da interface?

Sim. A SCIVAS pode analisar o controlador principal, o método de conexão, a estrutura do painel e os requisitos de comunicação antes da produção. Esse suporte é especialmente importante quando o projeto precisa escolher entre USB, Wiegand, TTL, RS232 ou RS485 e adaptar o leitor de código QR ao projeto existente de uma catraca ou de um quiosque.
