Leitor QR e NFC para controle de acesso multimodal

Conheça nosso scanner RFID de proximidade de 13,56 MHz, um versátil scanner NFC desenvolvido para diferentes aplicações. Este leitor RFID é compatível com os protocolos ISO14443A/B e proporciona uma leitura de cartões rápida e confiável em instalações de mesa. Com estrutura compacta e resistente, é indicado para sistemas de controle de acesso, registro de frequência e gestão de bibliotecas. Uma solução USB prática para operações que exigem leitura precisa e eficiente.

O leitor de cartões de acesso por código QR é uma solução inteligente com leitura rápida, elevada taxa de reconhecimento e ampla compatibilidade. Pode ser conectado a controladores com entrada Wiegand e utilizado no controle de acesso de escritórios, atrações turísticas, condomínios, centros de atendimento administrativo, catracas, terminais de visitantes e sistemas de automação residencial. Também permite modernizar sistemas antigos de controle de acesso.

Restauração das configurações de fábrica: insira um objeto fino no orifício RESET localizado na parte traseira do leitor de código QR. Mantenha pressionado até que o equipamento reinicie automaticamente.

Características:

1.DC 12V 1000MA
2.Opção de leitura de cartão EM ou MIFARE
3.Reconhecimento de códigos QR impressos ou exibidos em telas
4.Suporte a saída Wiegand 26/34 para sistemas de controle de acesso de terceiros
5. RS232, RS485, teclado virtual USB, porta serial virtual USB, saída HTTP e saída MQTT opcionais

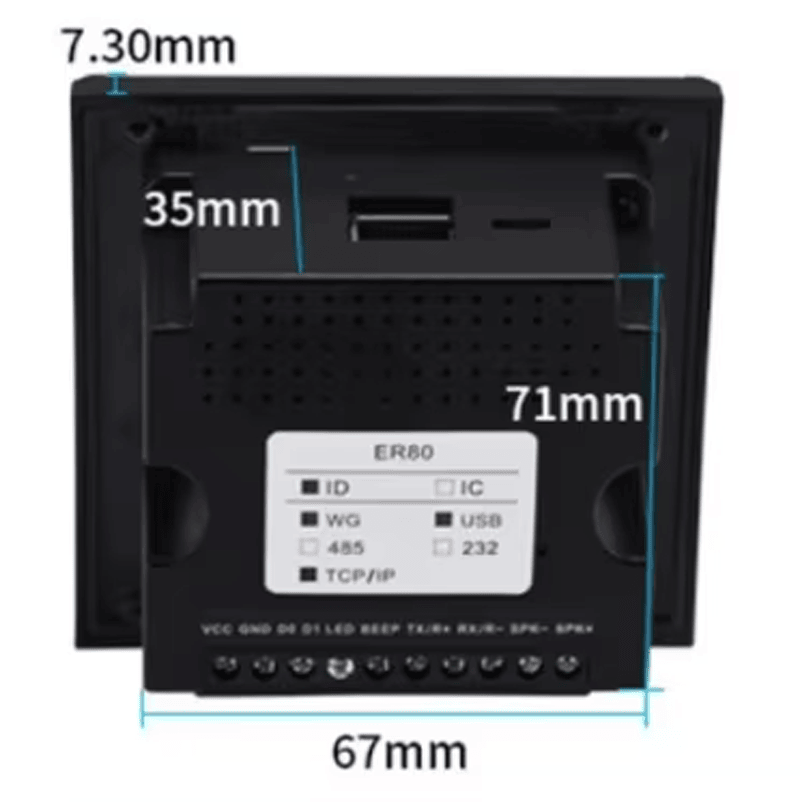

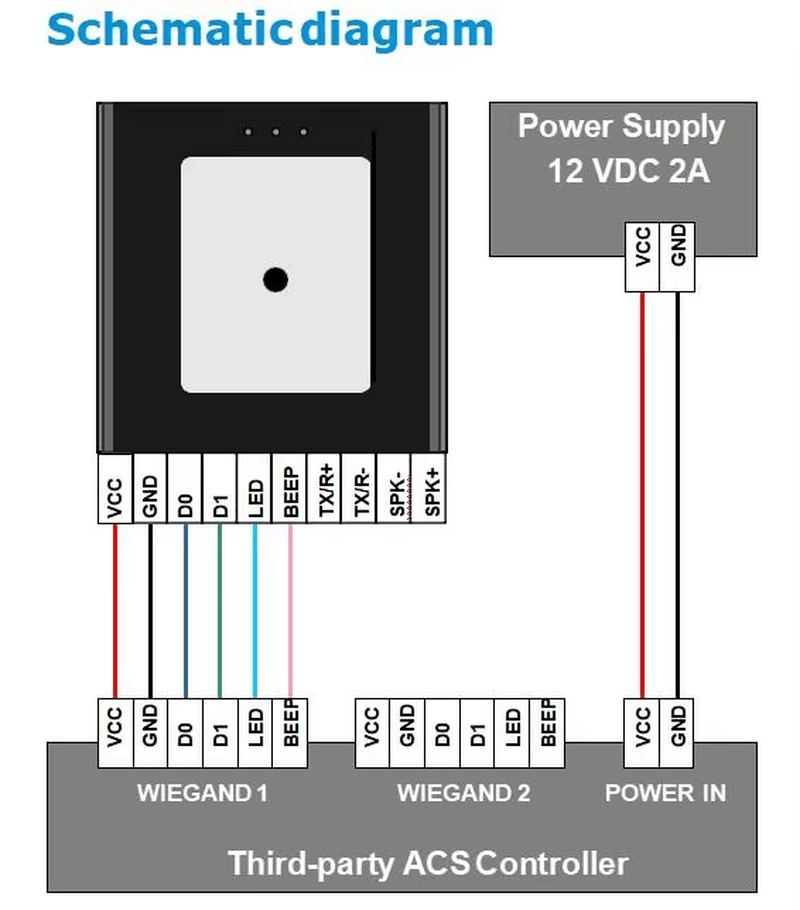

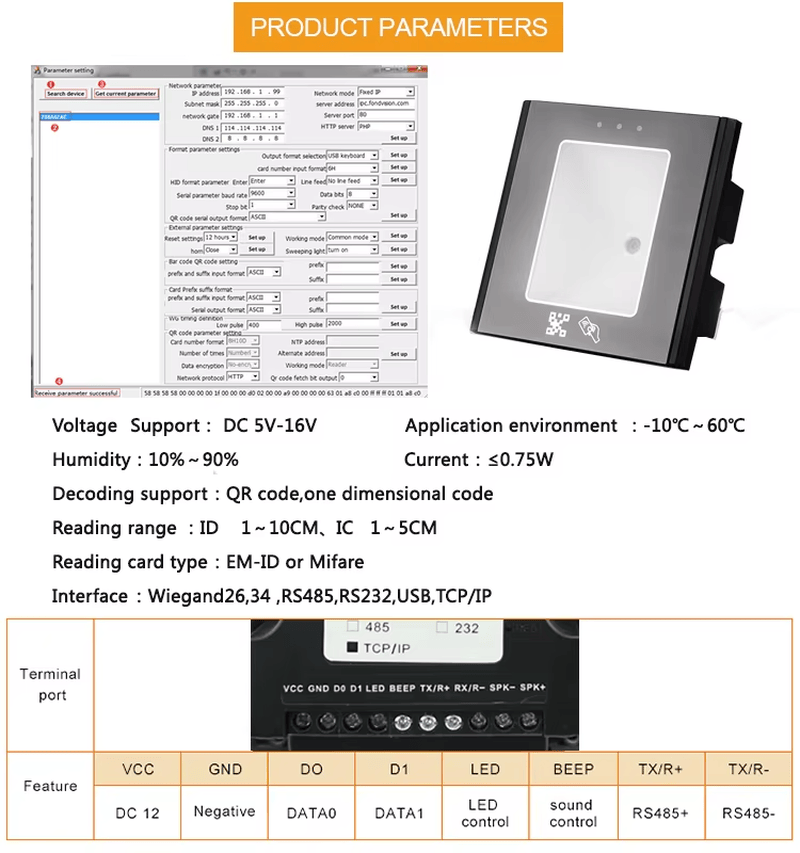

Conexões dos fios:

VCC:DC12;

GND:GND;

D0:DATA0;

D1:DATA1;

LED:indicador LED;

BEEP:aviso sonoro;

TX/R+:RS232+/RS485+;

RX/R-:RS232-/RS485-;

SPK-, SPK+:não definidos;

RJ45: conexão à rede e configuração dos parâmetros do leitor pelo software para PC; aplicável ao modo HTTP

Micro-USB: comunicação nos modos de teclado virtual USB e porta serial virtual USB.

Observações:
1: Não conecte a alimentação elétrica às portas SPK+ e SPK-;
2: Ao utilizar a saída Wiegand, o conteúdo do código QR deve ser formado por uma combinação de números hexadecimais de 0 a F. Quando o código QR seguir
esse princípio, o controlador poderá receber os dados do cartão. Caso o formato não seja compatível, o controlador não conseguirá receber os dados;
3: Na saída Wiegand, o formato padrão de saída do código QR é decimal.

Visão geral do leitor QR para controle de acesso

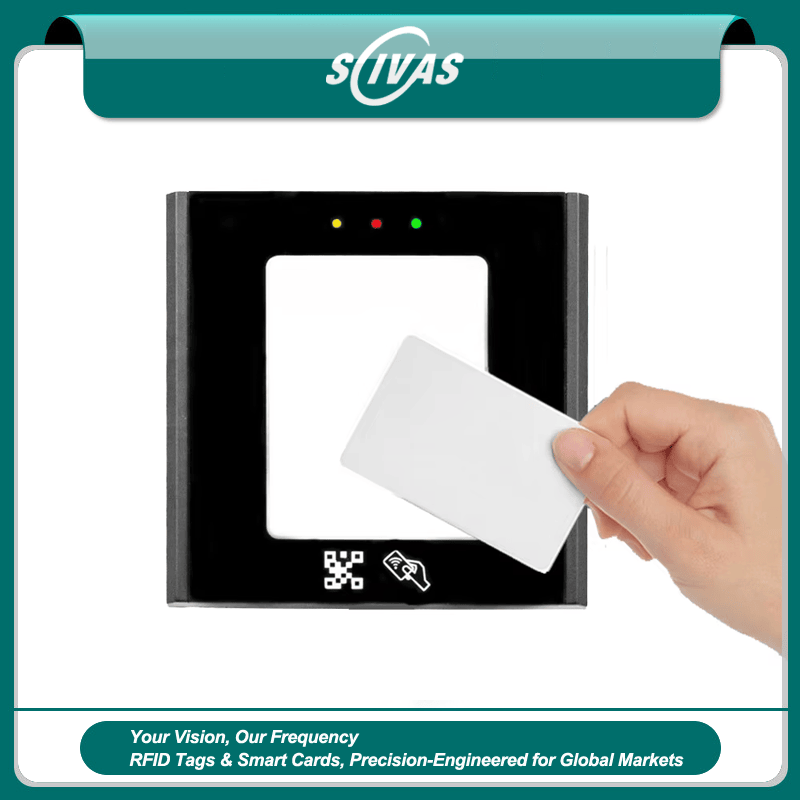

A SCIVAS desenvolveu este leitor de código QR para controle de acesso como um módulo compacto de autenticação de entrada para portas, catracas, balcões de recepção, portarias de condomínios, edifícios comerciais, instituições de ensino e pontos de gestão de visitantes. O equipamento combina reconhecimento óptico de códigos QR com leitura de cartões sem contato. Dessa forma, um único ponto de acesso pode aceitar credenciais QR em celulares, códigos impressos para visitantes, cartões de funcionários e credenciais temporárias, sem limitar o projeto a um único método de verificação. Para integradores que modernizam entradas antigas baseadas apenas em cartões, o leitor cria uma conexão prática entre controladores tradicionais e processos digitais de acesso.

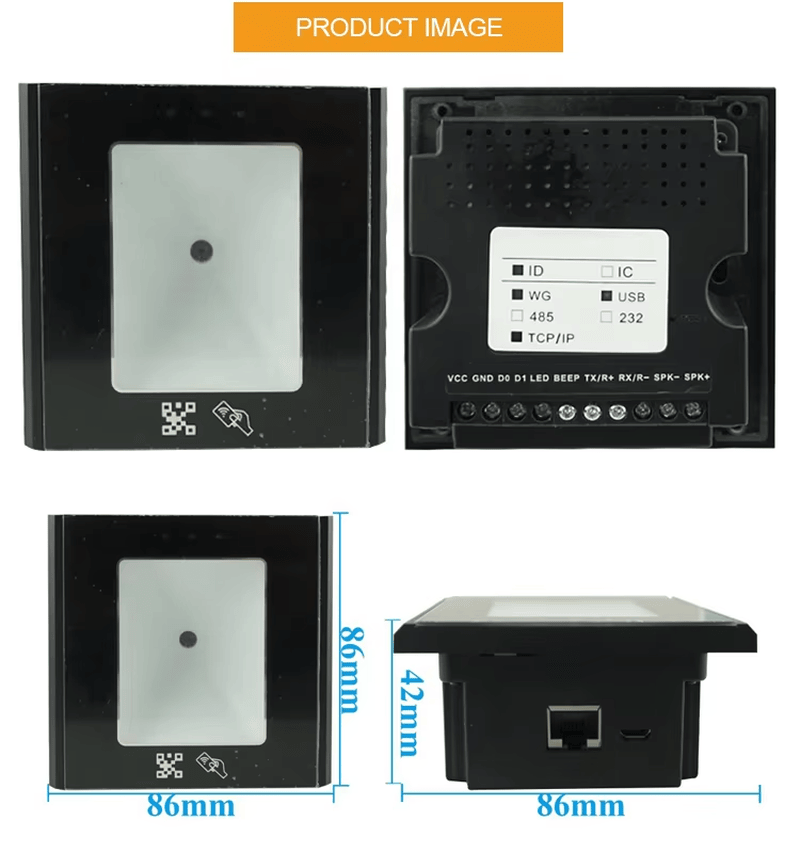

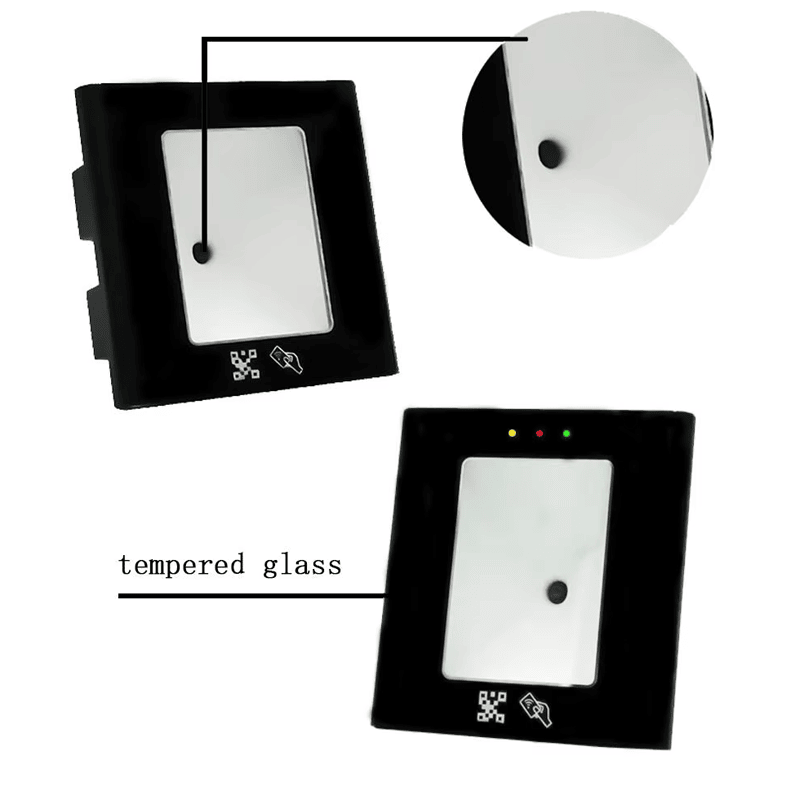

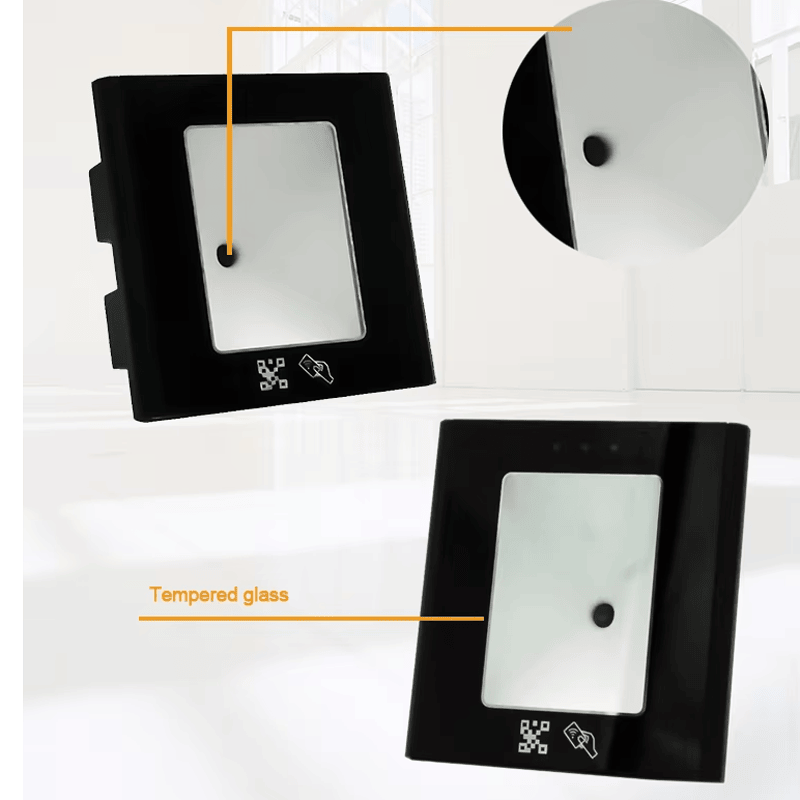

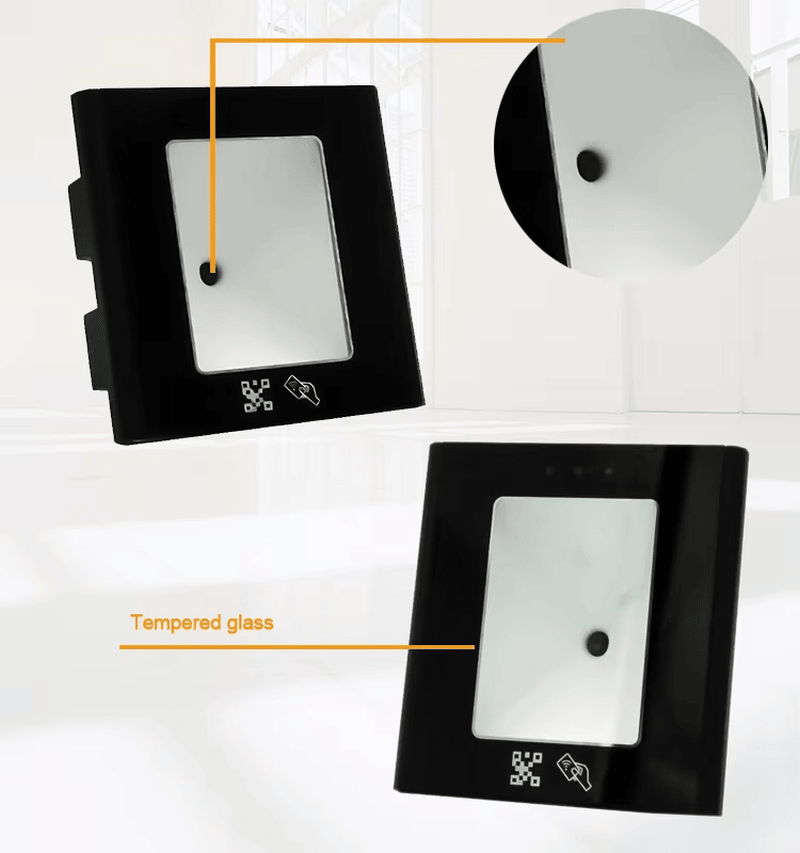

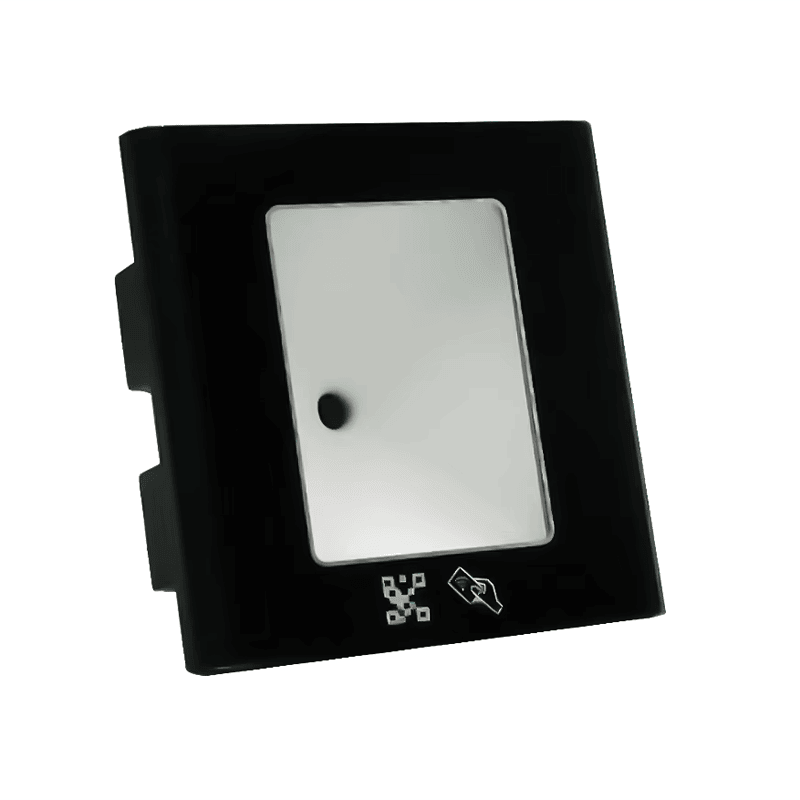

O leitor utiliza o formato de instalação padrão 86, com caixa preta e dimensões de 86 x 86 x 42 mm. Pode ser instalado de forma discreta na parede ou utilizado em uma posição semelhante à de um scanner de mesa, conforme a configuração do projeto. A janela de leitura em vidro temperado protege a área óptica contra contato diário, poeira e uso frequente pelo público. O ângulo de leitura de 45° facilita a apresentação de celulares em catracas e balcões. A detecção automática, a luz vermelha de operação, a luz verde de confirmação e o aviso sonoro ajudam o usuário a identificar rapidamente se a credencial foi lida com sucesso.

Autenticação rápida por código QR e cartão

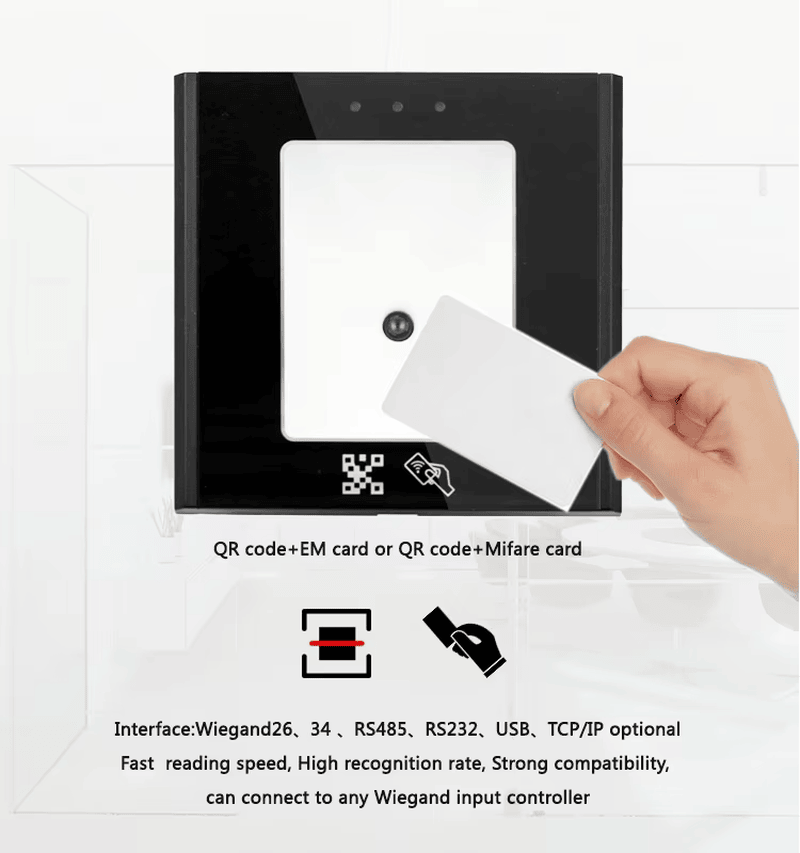

Como leitor QR para controle de acesso, o equipamento reconhece códigos QR e códigos unidimensionais comuns em menos de 200 ms. A distância de leitura de códigos QR varia de 0 a 20 cm, sendo adequada para bilhetes digitais, códigos de reserva, credenciais de funcionários, autorizações impressas para visitantes e etiquetas de check-in de autoatendimento. Para autenticação por cartão, o leitor pode ser configurado para cartões EM ou MIFARE, com distância aproximada de 3 a 6 cm. Essa combinação é especialmente útil em edifícios que recebem visitantes por código QR durante o dia, mas mantêm o acesso permanente de funcionários por cartão.

O mesmo equipamento pode ser integrado a projetos que já utilizam os cartões RFID da SCIVAS para identificação de funcionários, associados, hóspedes ou estudantes. Em vez de substituir todas as credenciais existentes, o integrador pode manter os cartões dos usuários regulares e acrescentar códigos QR para visitantes, prestadores de serviços, entregadores, pessoas com horário agendado ou participantes de eventos temporários. Essa abordagem simplifica a migração do sistema e oferece maior flexibilidade quando as permissões de acesso precisam ser alteradas com frequência.

Interfaces para controladores e plataformas de software

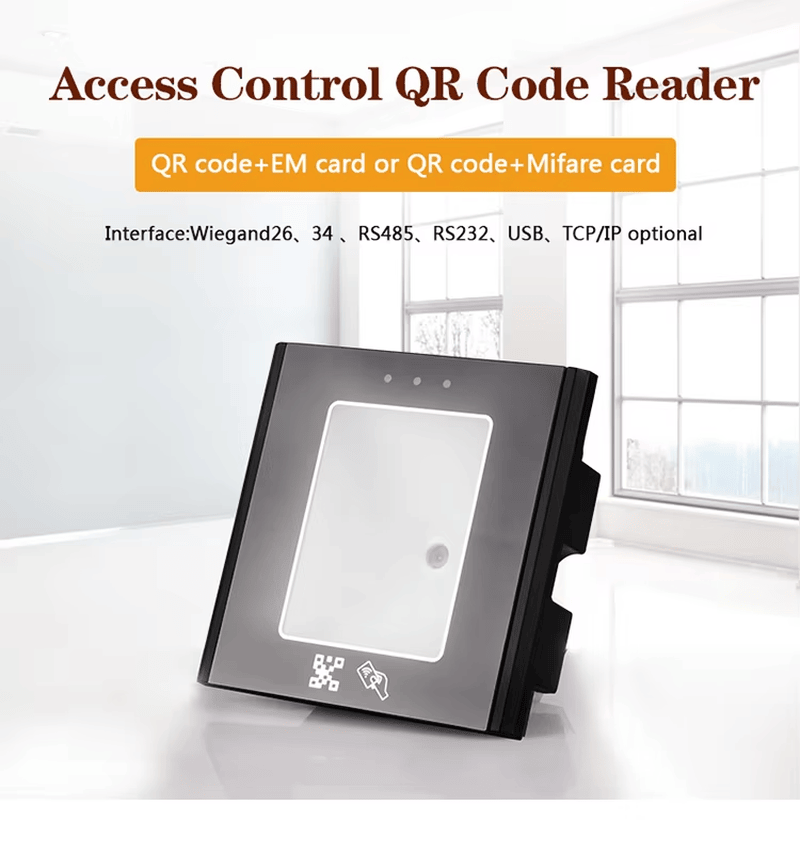

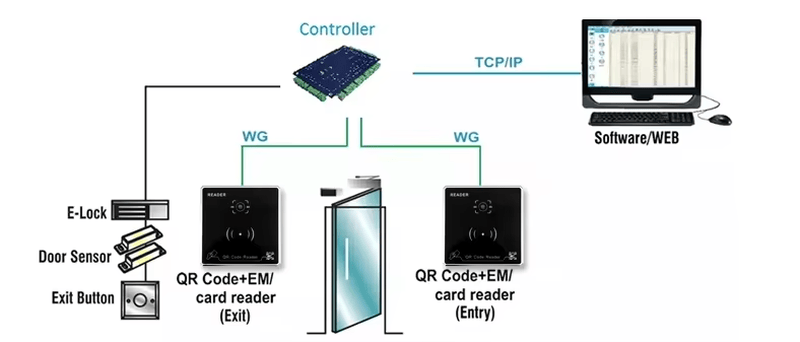

Este leitor USB de código QR para controle de acesso oferece saída Wiegand 26/34 para controladores de portas convencionais, além de comunicação RS232, RS485 e USB com sistemas host. O modo de teclado virtual USB pode enviar os dados lidos diretamente para campos de software, enquanto o modo de porta serial virtual USB é indicado para aplicações que exigem tratamento estruturado das informações. A interface TCP/IP está disponível opcionalmente, e as saídas HTTP ou MQTT podem ser selecionadas para projetos conectados a plataformas. Essas alternativas facilitam a adaptação do leitor a diferentes marcas de controladores, softwares locais, sistemas de visitantes em nuvem e terminais integrados.

A entrada de ampla tensão, de 4 a 15 V, e a corrente nominal de 800 mA proporcionam flexibilidade ao projeto elétrico. Para instalações convencionais de controle de acesso, o equipamento disponibiliza conexões VCC, GND, D0, D1, LED, BEEP, TX/R+ e RX/R-. A porta RJ45 pode ser utilizada para configurar parâmetros de rede e operar no modo HTTP, enquanto a conexão Micro-USB oferece comunicação por teclado virtual USB ou porta serial virtual. O orifício de restauração na parte traseira permite recuperar as configurações de fábrica com uma ferramenta fina durante diagnósticos, manutenção ou reinstalação.

Desenvolvido para ambientes reais de controle de acesso

O leitor opera em temperaturas de -20°C a 70°C e em ambientes com umidade de 10% a 90%, sendo adequado para diversos locais internos ou parcialmente protegidos. É compatível com ambientes host Windows XP, Windows 7, Windows 8, Windows 10 e Linux. No uso diário, pode atender entradas de escritórios, portarias de edifícios residenciais, academias, atrações turísticas, recepções escolares, centros de atendimento administrativo e projetos com catracas que exigem leitura rápida e confirmação simples para o usuário.

Para compradores que comparam leitores RFID de controle de acesso com dispositivos de autenticação por código QR, este modelo é indicado quando a política de acesso precisa aceitar cartões físicos e credenciais digitais. Ele também se integra naturalmente a projetos que utilizam scanners RFID de código QR para identificação híbrida. A SCIVAS atende necessidades de fornecimento OEM e projetos personalizados com configuração estável de hardware, documentação clara das interfaces e comunicação técnica para integradores, empresas de segurança, desenvolvedores de software e distribuidores de controle de acesso.

Ao escolher um leitor QR para portas e catracas, os compradores normalmente avaliam a velocidade de reconhecimento, o formato de instalação, a compatibilidade das saídas, a conexão com softwares, a migração de credenciais e a manutenção de longo prazo. Este modelo foi desenvolvido para essas exigências de projeto, e não apenas para a leitura de códigos de barras no varejo. Ao combinar leitura QR, compatibilidade com cartões NFC ou RFID, saída Wiegand, comunicação USB e transmissão de dados pela rede como opção, ele ajuda a transformar entradas baseadas somente em cartões em sistemas de credenciais digitais mais flexíveis.

Perguntas frequentes

Para quais projetos de controle de acesso este leitor QR é indicado?

Ele é indicado para escritórios, portarias de condomínios, escolas, academias, locais com ingresso, recepções de visitantes, centros administrativos e instalações com catracas. Sua principal vantagem é o uso de credenciais híbridas. Usuários regulares podem continuar utilizando cartões, enquanto visitantes, prestadores de serviços ou usuários temporários apresentam um código QR no celular, em uma autorização impressa ou gerado por uma plataforma de gestão.

O leitor funciona com um controlador Wiegand já instalado?

Sim. O leitor oferece saída Wiegand 26/34 e pode ser conectado a diversos painéis de controle de acesso que já recebem dados de credenciais nesse padrão. Ao transmitir códigos QR por Wiegand, o conteúdo codificado deve seguir regras numéricas ou hexadecimais compatíveis, permitindo que o controlador receba e interprete corretamente as informações.

O equipamento aceita códigos QR e cartões RFID?

Sim. O equipamento reúne autenticação por código QR e por cartão em um único leitor. Ele reconhece códigos QR e códigos unidimensionais por decodificação óptica e pode ser configurado para a leitura de cartões EM ou MIFARE. Isso permite utilizar passes QR para visitantes e cartões RFID para funcionários na mesma porta ou catraca.

Como funciona a comunicação USB com o software?

A conexão USB pode operar como teclado virtual ou porta serial virtual. O modo de teclado virtual é útil quando o valor lido deve ser inserido diretamente em um campo do software, como uma entrada digitada pelo teclado. O modo de porta serial virtual é mais adequado quando a aplicação host precisa controlar a comunicação, interpretar os dados ou integrar o leitor a um sistema de acesso baseado em Linux ou Windows.

Qual é a distância de leitura dos códigos QR em celulares?

A distância de leitura dos códigos QR é de 0 a 20 cm em condições normais, dependendo do tamanho do código, do brilho da tela, da qualidade da impressão e do ângulo de apresentação. A direção de leitura a 45° facilita o posicionamento de celulares e autorizações impressas. Para cartões, a distância típica é de aproximadamente 3 a 6 cm, favorecendo uma autenticação próxima e intencional.

O leitor pode enviar dados para uma rede ou plataforma?

Sim, conforme a configuração selecionada. A interface TCP/IP está disponível opcionalmente, e os modos de saída HTTP ou MQTT podem ser utilizados em aplicações conectadas a plataformas. Esse recurso permite encaminhar os dados dos códigos QR ou cartões para um software de gestão, sistema de visitantes ou plataforma de autenticação, sem depender exclusivamente de um controlador local.

Como restaurar as configurações de fábrica durante a instalação?

O leitor possui um orifício de restauração na parte traseira. Durante a manutenção, o técnico pode utilizar uma ferramenta fina para pressionar o ponto de reset até que o equipamento reinicie. Essa função é útil quando o leitor precisa ser reconfigurado, transferido para outro projeto ou recuperado após uma configuração incorreta dos parâmetros.
