Marcadores RFID Tipo Prego para Ativos Subterrâneos

O marcador tipo prego de curto alcance possui um invólucro selado com uma antena passiva e um circuito ressonante de baixa frequência ajustado para uma frequência específica. Recomendado para aplicações urbanas, permite sinalizar instalações localizadas sob asfalto ou concreto, inclusive depois da conclusão das obras.

ED1100: marcador passivo subterrâneo tipo prego para localização próxima à superfície em sistemas eletrônicos de marcação de redes de esgoto e outros serviços

2. APLICAÇÕES

O marcador eletrônico subterrâneo tipo prego de curto alcance para redes de gás, na versão NonID de 83 KHz, pode ser detectado pelo ED8000 ou por outros localizadores compatíveis, como os localizadores de marcadores 3M™ Dynatel™. Conforme a importância e o orçamento do projeto, o espaçamento entre os marcadores pode variar de alguns metros a dezenas de metros, sendo normalmente de 10 a 20 metros.
· Trajeto de tubulações
· Tubulações não metálicas
· Diferentes tipos de válvulas
· Medidores
· Pontos de cruzamento
· Conexões em T
· Alterações de profundidade
· Dispositivos redutores de pressão
· Proteção catódica
· Pontos de controle de pressão
· Portas de reserva embutidas
· Curvas e cotovelos
· Alterações no diâmetro da tubulação
· Poços
· Tampas
· Pontos de manutenção


3. CARACTERÍSTICAS


4. INSTALAÇÃO DO MARCADOR


Para obter o melhor resultado de identificação, recomenda-se manter uma distância superior a 5cm entre o marcador eletrônico ED1100 e o objeto que será identificado. Durante a instalação, utiliza-se uma furadeira de impacto para abrir um furo no pavimento de concreto ou cimento acima do cabo subterrâneo. Em seguida, o marcador ED1100 próximo à superfície é inserido no furo, que deve ser preenchido e selado com cimento.

Marcadores RFID para Ativos Subterrâneos

O SCIVAS ED1100 é um marcador RFID subterrâneo tipo prego desenvolvido para projetos que precisam identificar ativos enterrados sem reabrir longos trechos de pavimento. Ele foi projetado para a localização próxima à superfície de tubulações não metálicas, rotas de telecomunicações, redes de gás, sistemas de abastecimento de água, linhas de televisão a cabo, válvulas, pontos de inspeção, curvas, conexões em T, cruzamentos, alterações de profundidade, portas de reserva, pontos de controle de pressão, poços, tampas e locais de manutenção. Como parte da linha de tags RFID da SCIVAS, o ED1100 combina instalação prática, detecção estável em baixa frequência e identificação duradoura para empreiteiras, concessionárias, equipes municipais, integradores e prestadores de manutenção.

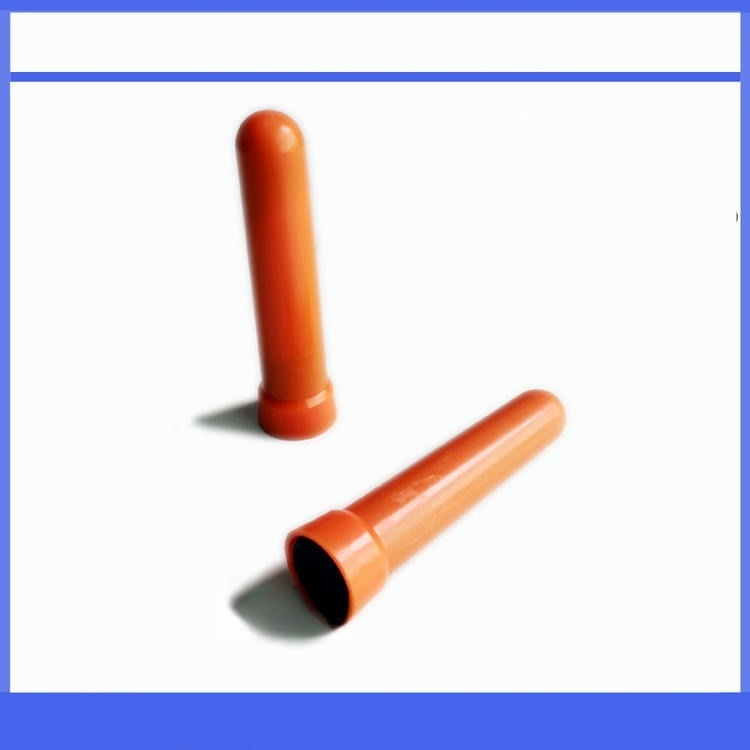

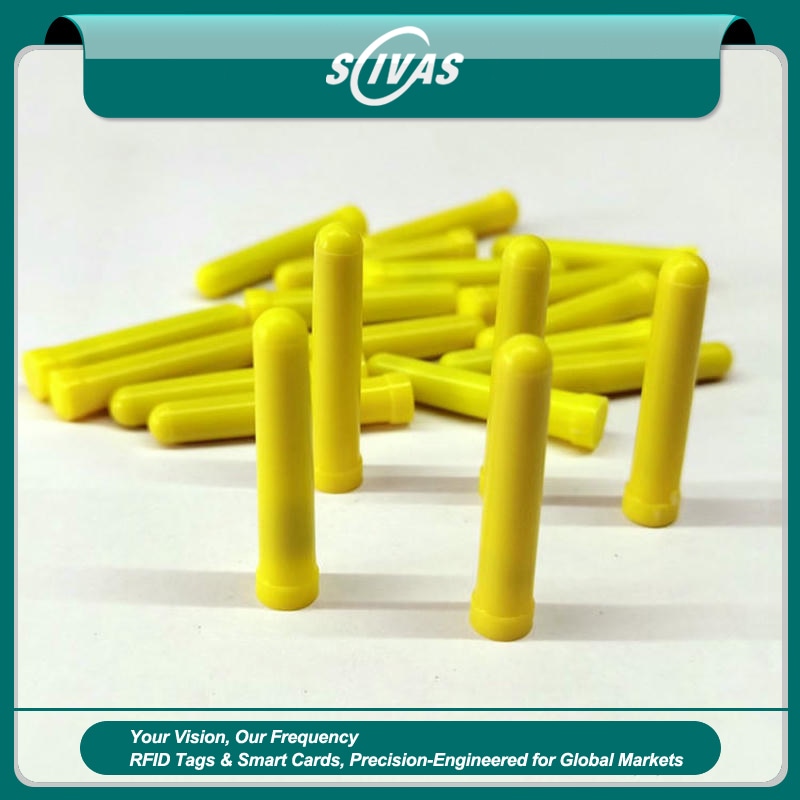

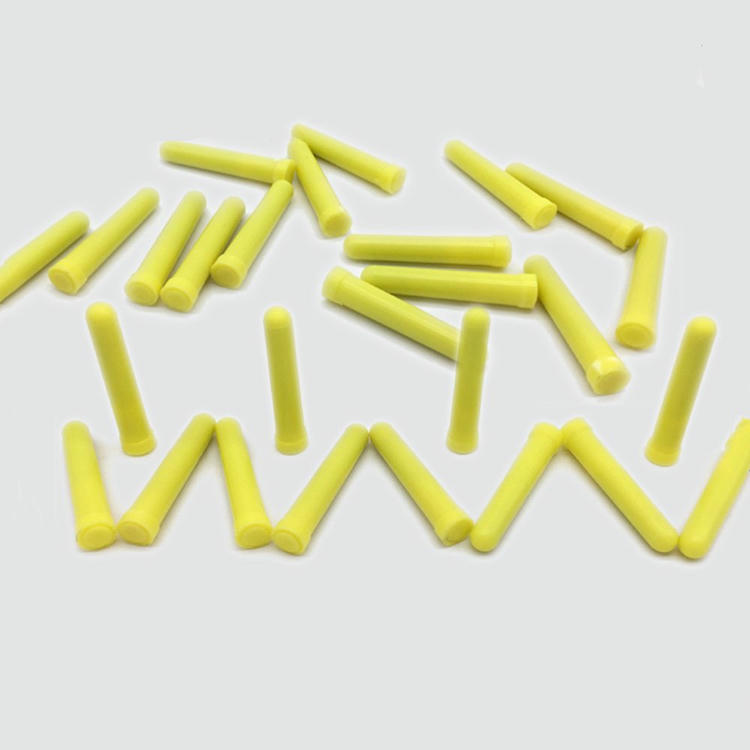

Estrutura Tipo Prego para Espaços Superficiais Limitados

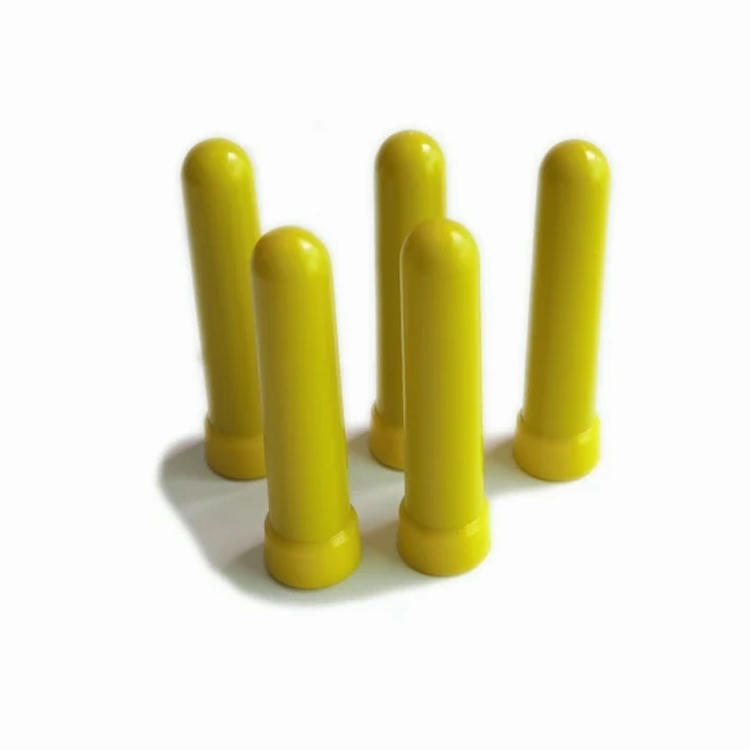

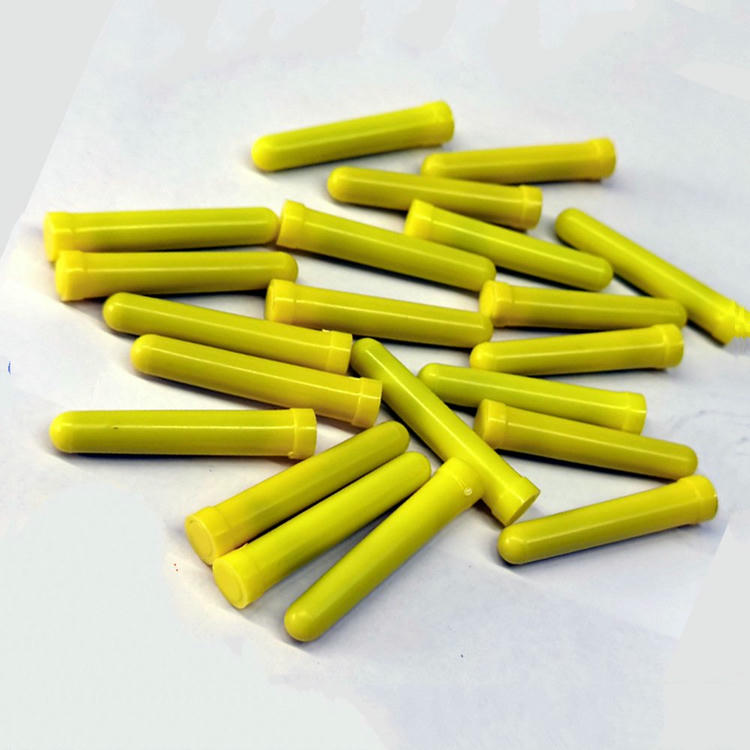

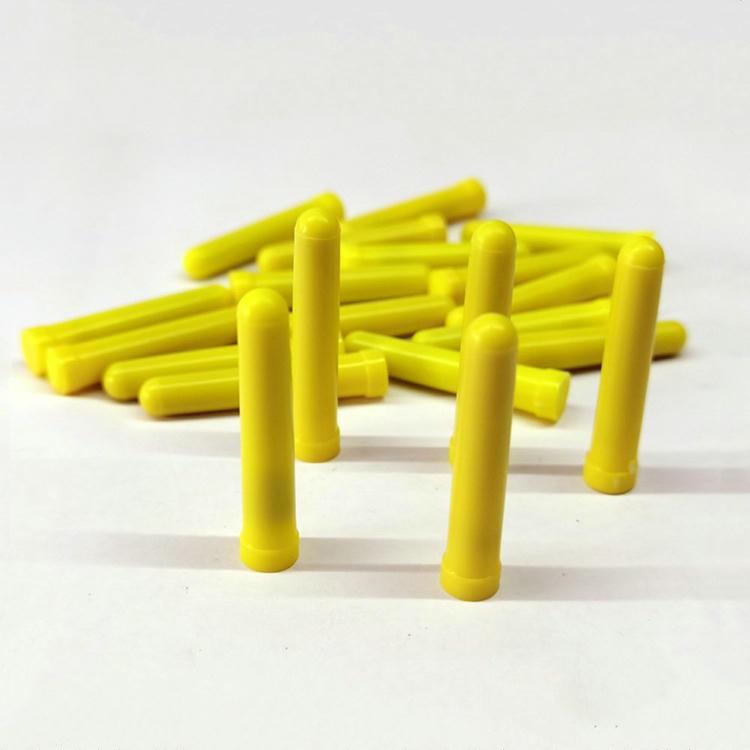

Muitos ativos subterrâneos são instalados, reparados ou verificados quando estradas, calçadas, pátios e áreas industriais já estão em operação. Nessas condições, um marcador de grandes dimensões nem sempre é conveniente. O ED1100 utiliza um corpo vertical compacto de 20 x 76 mm, que pode ser inserido em um furo perfurado acima ou próximo ao trajeto da instalação. Em comparação com uma tag RFID tipo prego destinada à identificação geral, este modelo foi otimizado para a sinalização de redes subterrâneas que exigem um ponto de referência estreito, selado e simples de instalar. Seu formato ajuda a reduzir cortes no pavimento e favorece a implantação durante novas construções, obras com perfuração horizontal direcional ou ampliações posteriores da rede.

Detecção em Baixa Frequência para Redes Enterradas

O marcador utiliza tecnologia passiva de ressonância em baixa frequência, adequada para localizar pontos enterrados que não podem ser confirmados visualmente. Diferentes frequências de operação podem ser configuradas para redes elétricas, abastecimento de água, esgoto sanitário, telecomunicações, gás, televisão a cabo e serviços públicos gerais. Essa diferenciação ajuda as equipes de campo a reconhecer a categoria do ativo durante a varredura, sem depender exclusivamente de pinturas superficiais, plantas impressas ou informações imprecisas sobre o local. A versão com ID oferece um código exclusivo de 10 dígitos e memória de 64 bits, enquanto a versão sem ID atende projetos que necessitam apenas de localização.

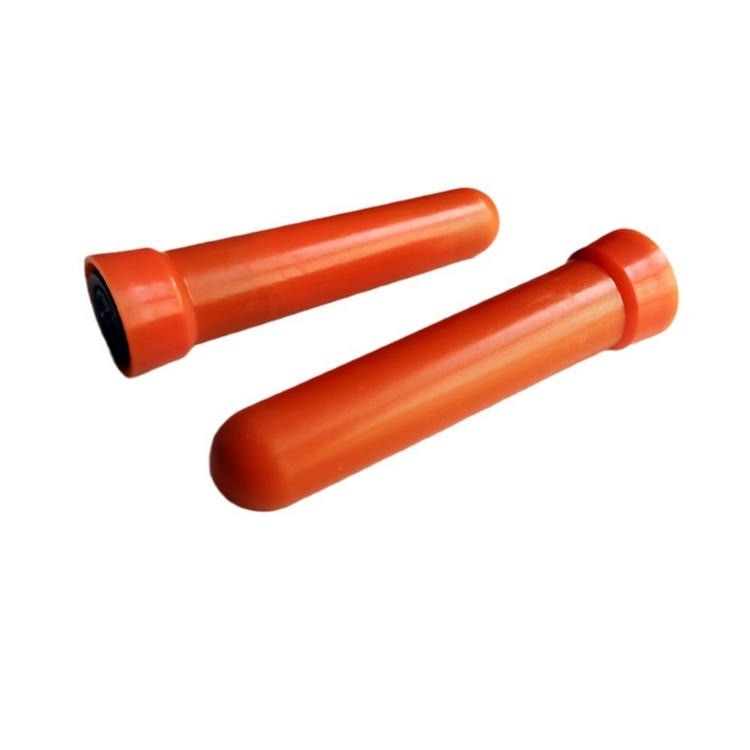

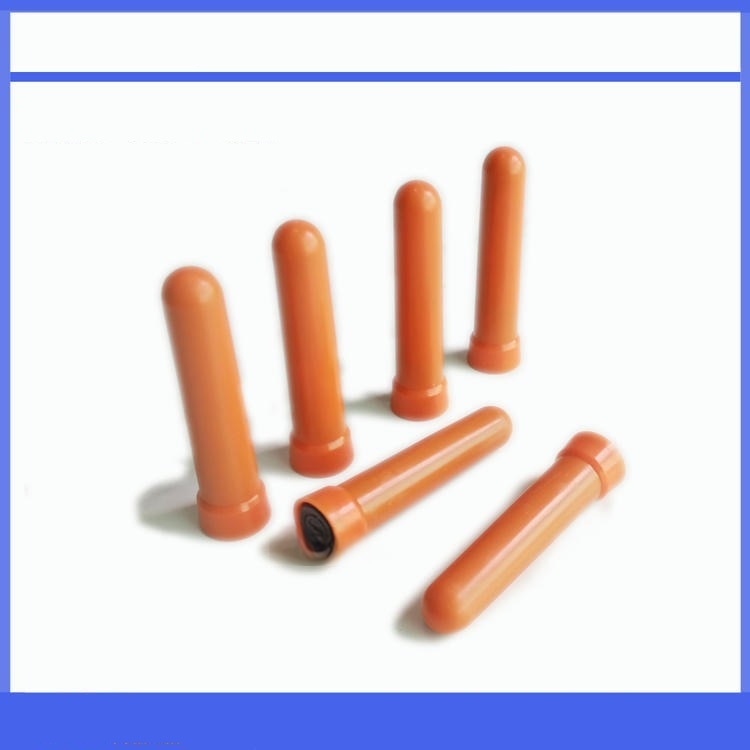

Invólucro Selado para Ambientes Externos e Subterrâneos

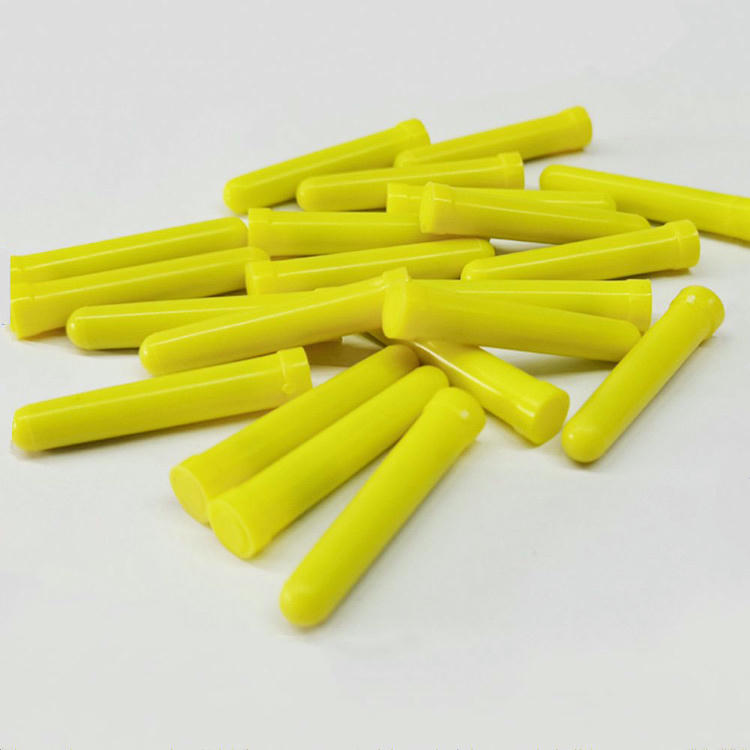

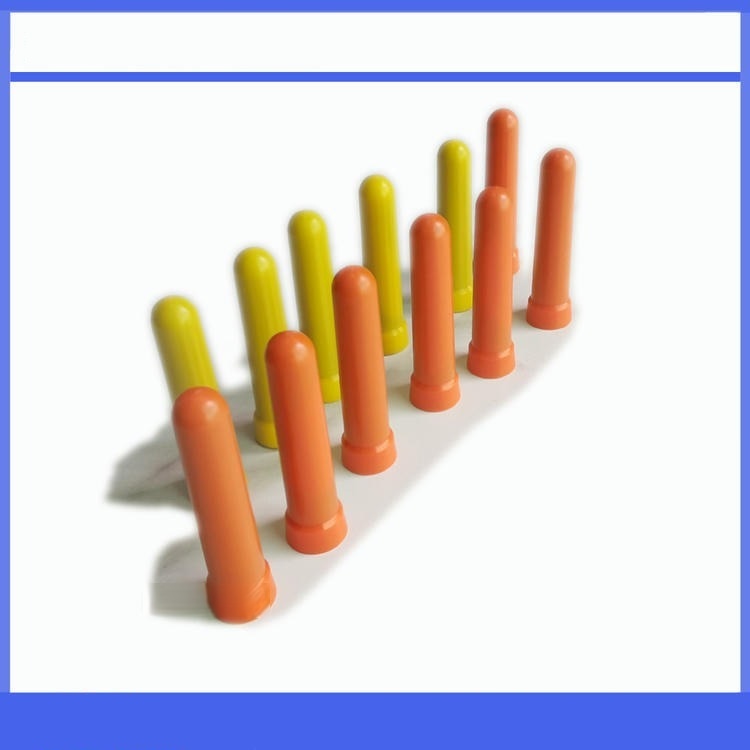

O ED1100 possui um invólucro resistente de HDPE com estrutura selada, protegendo o circuito interno contra contato com o solo, poeira, umidade e condições comuns de instalação externa. O marcador oferece proteção IP68 contra água e poeira e opera em temperaturas de -20°C a 50°C. Com peso aproximado de 30 g e acabamento padrão amarelo de alta visibilidade, é fácil de manusear antes da instalação e de organizar nos kits de campo. Outras cores podem ser personalizadas em pedidos de grande volume para diferenciar redes, áreas de projeto ou grupos responsáveis antes do enterramento.

Instalação Acima de Tubulações, Cabos e Pontos Estratégicos

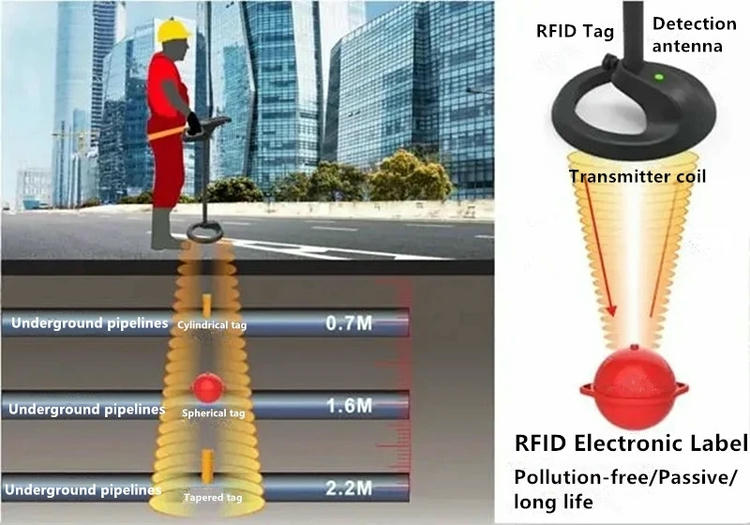

Para obter um bom desempenho de identificação, o marcador deve ser instalado normalmente a mais de 5 cm do objeto sinalizado. Em uma instalação típica no pavimento, o profissional abre um furo no concreto ou cimento acima da tubulação ou do cabo subterrâneo, insere verticalmente o marcador ED1100 e sela a abertura com cimento. A profundidade máxima indicada é de aproximadamente 0.7 m, dependendo das condições de instalação, do material ao redor, do desempenho do localizador e das interferências presentes no local. O produto permite reencontrar pontos importantes durante inspeções, reparos, planejamento de escavações e manutenções emergenciais.

Registros Mais Confiáveis para Equipes de Manutenção

Os marcadores RFID subterrâneos ajudam a transformar informações imprecisas sobre infraestruturas enterradas em um sistema de identificação mais confiável. Ao inspecionar acostamentos, áreas de dutos, zonas de poços de visita ou corredores de tubulações, as equipes podem usar leitores RFID compatíveis para localizar o marcador e relacionar sua posição ao registro do ativo. Essa solução é especialmente útil para tubulações não metálicas e cabos enterrados difíceis de localizar por métodos magnéticos ou visuais. No sistema de gestão do cliente, o código do marcador pode ser associado ao trecho da rede, data de instalação, tipo de ativo, ponto de cruzamento, número da válvula, histórico de reparos ou responsabilidade operacional.

Personalização de Fábrica e Fornecimento para Projetos

A SCIVAS fornece marcadores RFID subterrâneos para empreiteiras de infraestrutura, integradores, concessionárias, projetos municipais e distribuidores que precisam de qualidade consistente em pedidos de grande volume. As opções de personalização podem incluir a cor do invólucro, configuração da frequência, planejamento dos códigos de identificação, quantidade por embalagem e identificação específica do projeto. A embalagem padrão atende entregas em grande escala, com referência original de 1000 unidades por caixa. Para projetos com diferentes grupos de frequência ou identificação de serviços por cores, nossa equipe pode confirmar as especificações antes da produção, garantindo compatibilidade com o ambiente de instalação e o fluxo de leitura.

Aplicações Recomendadas

Estes marcadores RFID para redes enterradas são indicados para trajetos de tubulações, tubos não metálicos, cabos subterrâneos, válvulas, medidores, cruzamentos, conexões em T, cotovelos, mudanças de diâmetro, poços, tampas, dispositivos redutores de pressão, pontos de controle de pressão, locais de proteção catódica, portas de reserva e pontos de manutenção. Também são úteis após perfuração horizontal direcional, reconstrução de estradas, expansão de áreas industriais ou reparos em redes de serviços. Ao instalar marcadores identificáveis nos pontos relevantes, os responsáveis pelos ativos podem reduzir buscas repetidas, diminuir o risco de danos acidentais durante escavações e planejar futuras intervenções com mais segurança.

Perguntas Frequentes

Qual é a principal aplicação dos marcadores subterrâneos ED1100?

O ED1100 é utilizado principalmente para sinalizar e identificar ativos subterrâneos que precisarão ser localizados novamente após a conclusão das obras. Pode ser instalado próximo a tubulações, cabos, válvulas, cotovelos, cruzamentos, poços, tampas e pontos de manutenção, oferecendo às equipes de campo uma referência mais confiável do que pinturas superficiais, placas temporárias ou plantas incompletas.

A que profundidade esses marcadores RFID podem ser instalados?

A especificação original indica uma profundidade máxima de instalação de aproximadamente 0.7 m. O desempenho real da detecção depende das condições do solo, espessura do pavimento, ângulo de instalação, capacidade do localizador e interferências ao redor. Para obter resultados consistentes, recomenda-se controlar a profundidade e testar o marcador com o detector previsto antes da implantação em grande escala.

O marcador pode diferenciar diferentes tipos de redes subterrâneas?

Sim. O produto pode ser configurado com frequências de baixa frequência destinadas a redes elétricas, abastecimento de água, esgoto sanitário, telecomunicações, gás, televisão a cabo e serviços públicos gerais. Essa divisão por frequência ajuda as equipes de manutenção a distinguir os ativos durante a detecção, especialmente em vias, dutos ou áreas industriais onde várias redes se cruzam.

O ED1100 é adequado para tubos não metálicos e cabos enterrados?

Sim. O ED1100 é especialmente útil em trajetos de tubulações não metálicas, corredores subterrâneos pouco profundos e pontos de referência de cabos onde a localização magnética ou a inspeção visual são limitadas. O marcador não substitui os desenhos de engenharia, mas oferece uma referência física adicional que pode ser detectada durante inspeções, preparação de escavações, reparos ou verificação de trajetos.

Quais informações podem ser associadas à versão com ID?

A versão com ID disponibiliza um código exclusivo de 10 dígitos e memória de 64 bits. Isso permite utilizar o produto como mais do que um simples ponto de localização. O cliente pode relacionar o código a registros como trecho da rede, data de instalação, tipo de serviço, proprietário, histórico de reparos ou equipe responsável pela manutenção em seu próprio sistema de gestão.

Como instalar o marcador para obter uma detecção mais estável?

Para melhorar a detecção, recomenda-se instalar o marcador a mais de 5 cm do ativo identificado. Um método comum consiste em perfurar um furo acima ou próximo ao trajeto enterrado, inserir o marcador verticalmente e selar a abertura com cimento ou outro material de preenchimento adequado. Manter a profundidade consistente e registrar a posição são medidas importantes para futuras operações de localização.

A SCIVAS pode personalizar marcadores RFID subterrâneos?

Sim. A SCIVAS oferece personalização para pedidos de projetos em grande volume, incluindo seleção de cores, configuração de frequências, planejamento dos códigos de identificação e requisitos de embalagem. Essa opção é útil quando diferentes serviços, áreas de construção ou equipes de manutenção precisam utilizar grupos separados de marcadores. Antes da produção, o cliente deve confirmar o ambiente de aplicação, a profundidade prevista, o fluxo de leitura e a quantidade necessária.
