Marcadores RFID Autonivelantes para Redes Enterradas

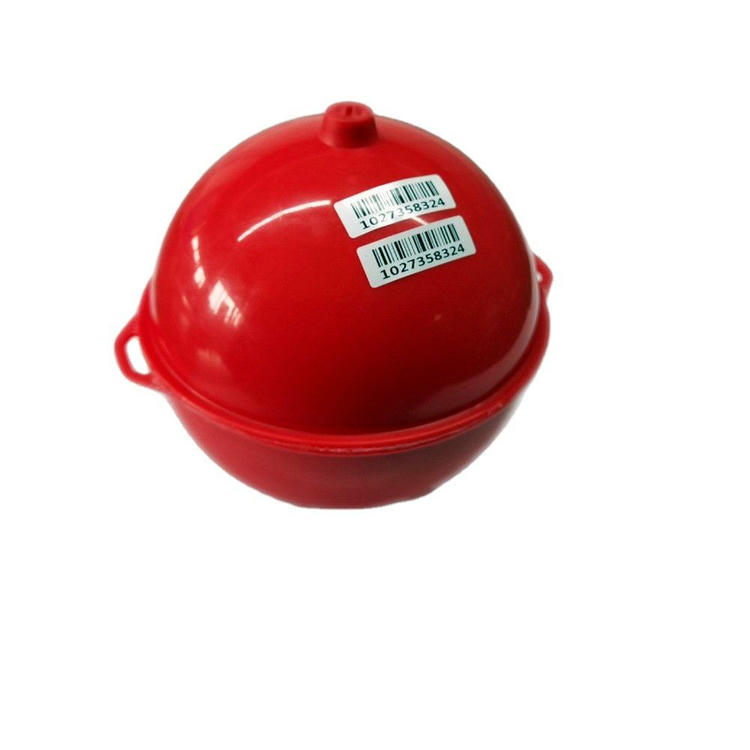

O marcador eletrônico subterrâneo esférico ED1500 de 83 kHz para localização de gasodutos está disponível nas versões com ID e sem ID. Ele é formado por uma carcaça selada que contém uma antena passiva — um circuito ressonante de baixa frequência ajustado a uma frequência específica. A versão com ID integra um chip de identificação.

ED1500: sistema de marcadores eletrônicos subterrâneos para localização de gasodutos e oleodutos, com marcadores esféricos passivos EMS de alcance ampliado

1. DESCRIÇÃO DO PRODUTO
A bobina de indução do marcador esférico da série ED1500 fica suspensa no líquido anticongelante dentro da esfera. Independentemente de como a esfera gire, a bobina permanece na posição horizontal e voltada para cima, contribuindo para uma localização precisa. Não é necessário controlar a orientação da esfera durante a instalação, o que simplifica o trabalho em campo.

O marcador esférico ED1500 é projetado e fabricado de acordo com frequências padronizadas internacionalmente. A versão sem ID é compatível com localizadores de marcadores eletrônicos que operam nessas frequências. O ED1500 também pode ser equipado com chips RFID nos modos de modulação ASK ou FSK, transformando-se em um marcador eletrônico com informações de identificação. Por meio do número de ID armazenado no marcador, a equipe de detecção pode confirmar que o sinal encontrado pertence ao ponto previamente instalado, evitando confundi-lo com interferências ou marcadores enterrados por outras empresas. Depois de obter o ID, o operador pode consultar em um banco de dados na nuvem as informações relacionadas ao ativo identificado, como tipo, especificações e fotografias registradas antes do aterro, permitindo uma gestão visual de tubulações e outras instalações subterrâneas.

O modelo ED1500-ID-RW, equipado com chip RFID FSK, também permite gravar diretamente no chip interno informações básicas, como o tipo e as especificações do ativo. A gravação pode ser realizada com o localizador ED8000 versão V400 antes do aterramento. Essa opção oferece uma solução mais direta para regiões remotas com cobertura de rede limitada ou para projetos nos quais os dados do ativo não podem ser enviados à nuvem por motivos de segurança da informação.

2. APLICAÇÕES

O ED1500 pode ser instalado em intervalos planejados ao longo da rede, nas mudanças de direção e em pontos críticos, como conexões, válvulas, tampas de poços de visita e derivações em T. De acordo com a importância da instalação e o orçamento do projeto, o espaçamento pode variar de poucos metros a dezenas de metros, sendo comum utilizar intervalos de 10 a 20 metros.

·   Trajeto da tubulação

·   Tubulações não metálicas

·   Diferentes tipos de válvulas

·   Medidores

·   Pontos de cruzamento

·   Derivações em T

·   Mudanças de profundidade

· Dispositivos redutores de pressão

·   Proteção catódica

·   Pontos de controle de pressão

·   Pontos de conexão reservados e enterrados

·   Curvas e cotovelos

·   Mudanças no diâmetro da tubulação

·   Poços de água

·   Tampas de acesso

·   Pontos de manutenção

3. CARACTERÍSTICAS

4. Descrição dos modelos

5. Instalação do marcador

· Instale o marcador diretamente sobre um cabo não metálico.

· Em cabos com componentes metálicos, incluindo cabos blindados e coaxiais, coloque uma camada mínima de 4 polegadas (10 cm) de terra de aterro sobre o cabo antes de posicionar o marcador.

Marcadores RFID para Localização de Redes Enterradas

O SCIVAS ED1500 é um marcador esférico desenvolvido para proprietários de redes de serviços públicos, empreiteiras de tubulações e equipes de manutenção que precisam localizar ativos enterrados com segurança. Em vez de depender apenas de desenhos de superfície ou fitas de advertência, o marcador cria um ponto detectável sob o solo, permitindo que as equipes retornem à posição correta depois do aterramento, da pavimentação ou de alterações no trajeto. Ele pode ser utilizado em gasodutos, oleodutos, tubulações não metálicas, válvulas, medidores, derivações em T, curvas, pontos de controle de pressão, poços, tampas de acesso, conexões reservadas e outros ativos subterrâneos que exigem localização confiável em longo prazo.

Marcadores RFID Subterrâneos com Autonivelamento

O ED1500 utiliza uma carcaça esférica com uma bobina de indução suspensa em líquido anticongelante. Durante a instalação, a esfera pode se movimentar levemente enquanto a terra é adicionada, mas a bobina permanece na posição horizontal e voltada para cima. Essa estrutura autonivelante reduz a influência da orientação do marcador sobre o desempenho e ajuda o localizador a receber um sinal mais previsível em inspeções futuras. Em projetos com muitas valas ou condições irregulares de aterramento, essa configuração é mais prática do que marcadores que exigem posicionamento direcional preciso em cada ponto.

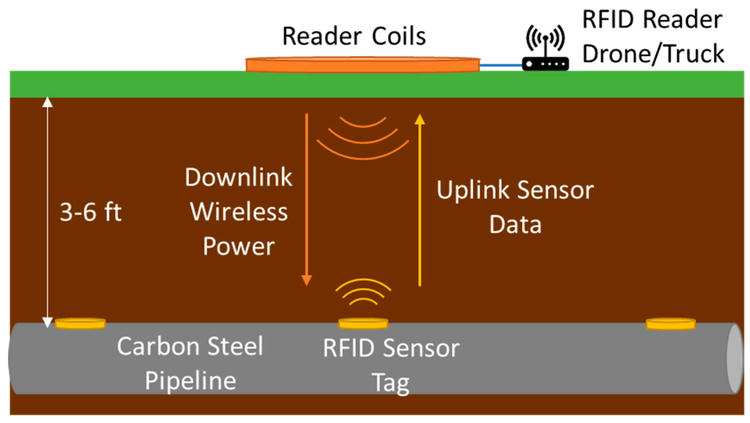

Trata-se de um marcador RFID passivo de baixa frequência para redes enterradas. Como não utiliza bateria, as equipes de manutenção não precisam planejar substituições depois que a unidade estiver coberta. O modelo sem ID permite localizar o sinal por meio das frequências padronizadas dos marcadores eletrônicos, enquanto as versões com ID acrescentam identificação digital para diferenciar cada ponto subterrâneo. Ao percorrer a rota com o localizador, o operador pode confirmar que o sinal pertence ao marcador planejado, e não a uma instalação próxima ou a um marcador enterrado por outra empresa.

Versões sem ID, com Leitura e com Leitura e Gravação

A SCIVAS fornece o ED1500-XR sem ID, o ED1500-ID-R com identificação somente para leitura e o ED1500-ID-RW com capacidade de leitura e gravação. O modelo ID-R possui um número exclusivo que pode ser vinculado a registros do projeto, desenhos da rede, fotografias da obra ou informações de ativos armazenadas na nuvem. O modelo RW permite gravar no marcador dados básicos, como o tipo e as especificações do objeto, antes do aterramento e com um localizador compatível. Esses marcadores para redes subterrâneas são especialmente úteis em regiões remotas com cobertura de rede limitada ou em projetos nos quais os dados dos ativos não podem ser enviados à nuvem por motivos de segurança.

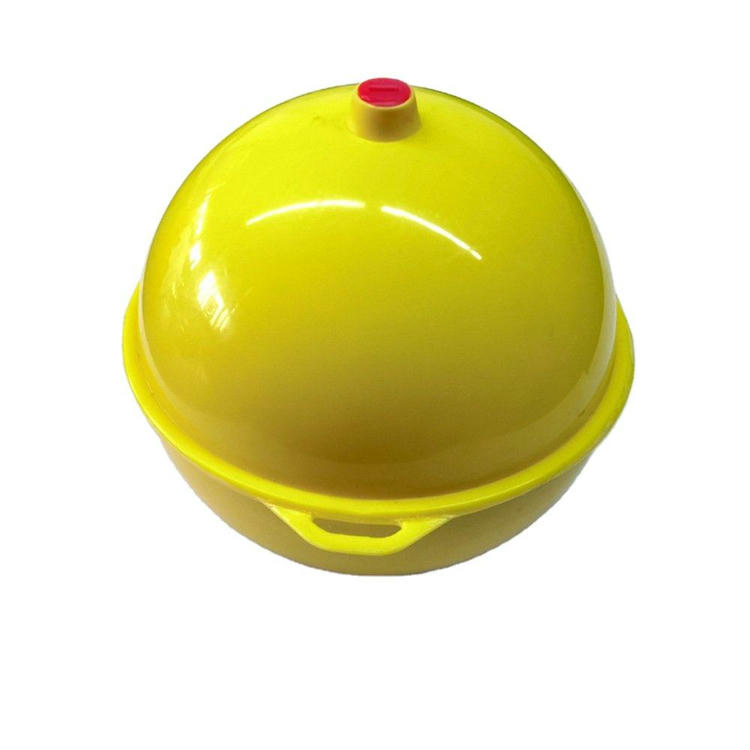

Estão disponíveis frequências específicas para diferentes tipos de infraestrutura, incluindo 83 kHz ou 87 kHz para gás, 169,8 kHz para energia, 145,7 kHz para água, 121,6 kHz para saneamento, 101,4 kHz para telecomunicações, 77 kHz para TV a cabo e opções de uso geral em 133,3 kHz ou 66,35 kHz. A separação por frequência facilita a organização dos mapas técnicos e ajuda a reduzir confusões entre diferentes redes enterradas. Para compradores que já adquirem tags RFID de uso geral, o ED1500 pertence a uma categoria especializada de localização subterrânea, e não à identificação convencional de estoques.

Marcadores RFID Duráveis para Rotas Subterrâneas

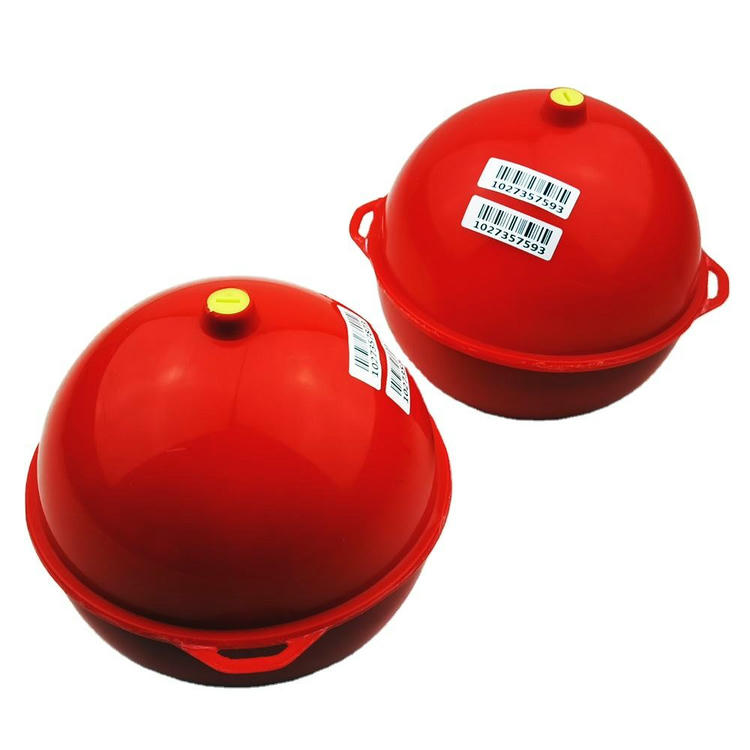

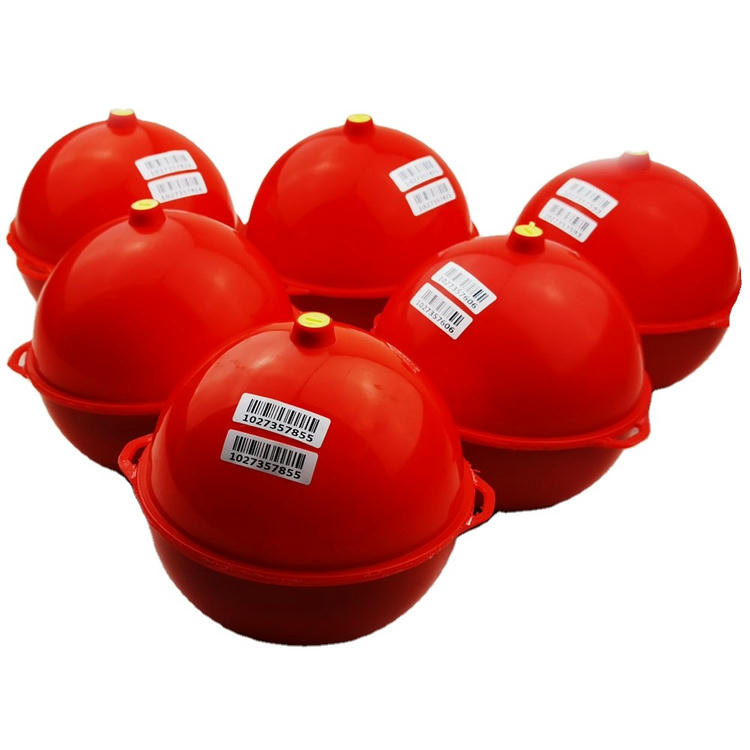

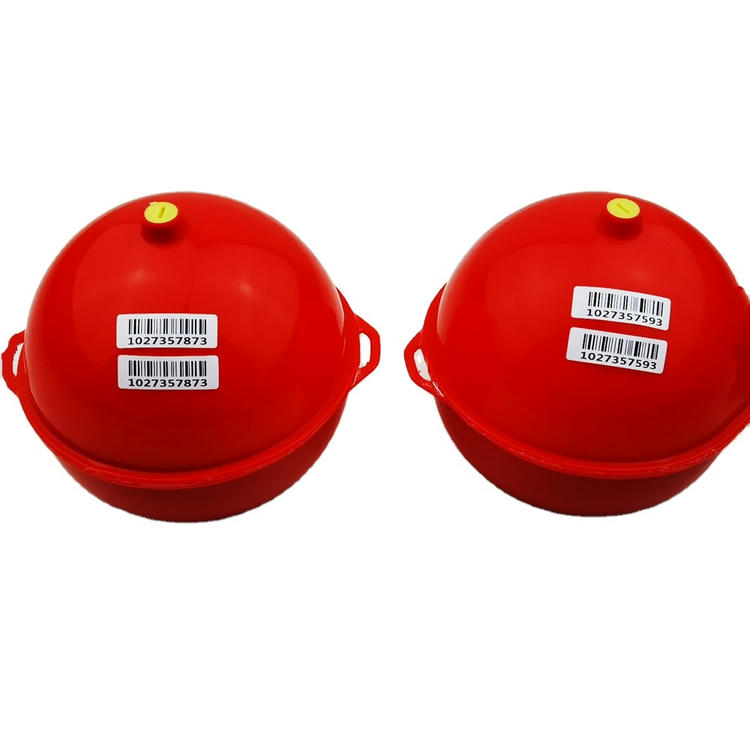

O ED1500 possui carcaça esférica com 120 mm de diâmetro, sem considerar os orifícios de fixação, peso típico de 0,35 kg ±10% e grau de proteção IP68 contra água e poeira. Sua estrutura foi desenvolvida para ambientes externos enterrados, com resistência à umidade, à pressão do solo e ao manuseio em campo. O marcador suporta pressão axial uniforme de 5 kN e queda de aproximadamente 1,5 metro sobre concreto. A faixa recomendada de operação é de -20°C a 50°C, enquanto a temperatura de armazenamento varia de -20°C a 70°C. Diferentemente de muitas tags RFID robustas destinadas à aplicação sobre equipamentos, este produto é otimizado para a localização de sinais sob o solo.

O desempenho de detecção depende do localizador, das condições do solo, da frequência selecionada e da profundidade de instalação. A profundidade típica de detecção sem ID fica entre 1,5 e 1,7 metro. O ID do modelo ID-R pode ser lido a aproximadamente 1,1 a 1,3 metro, enquanto o ID-RW alcança cerca de 1,5 a 1,6 metro. A profundidade de gravação normalmente fica entre 0,3 e 0,5 metro. Para obter melhor desempenho em campo, o marcador deve receber uma cobertura de solo adequada e permanecer a pelo menos 10 cm de instalações metálicas, cabos blindados, peças de aço ou outras estruturas condutoras.

Pontos Recomendados para Instalar Marcadores de Tubulações

Os marcadores RFID para redes enterradas normalmente são instalados em intervalos planejados ao longo do trajeto e em pontos críticos da infraestrutura. O espaçamento pode variar de poucos metros a dezenas de metros, conforme o risco do projeto, o orçamento e os requisitos de inspeção, sendo 10 a 20 metros uma referência prática comum. Os locais prioritários incluem mudanças de direção ou profundidade, válvulas, pontos de medição, derivações em T, alterações no diâmetro da tubulação, cruzamentos, redutores de pressão, pontos de proteção catódica, áreas de manutenção e tampas que podem se tornar difíceis de identificar depois da conclusão da obra.

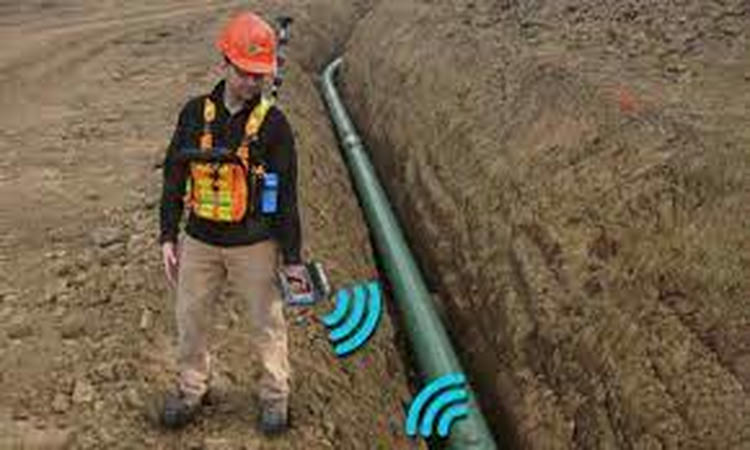

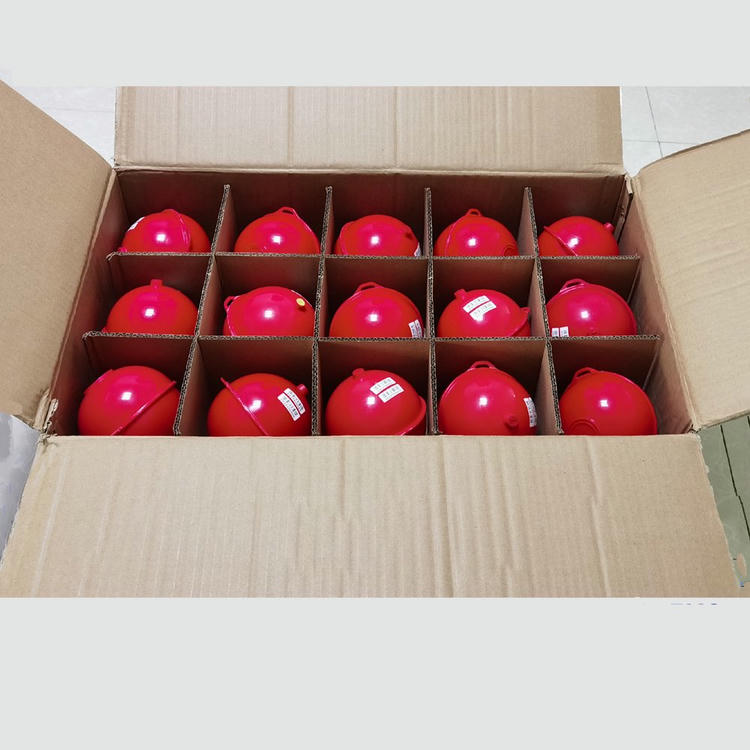

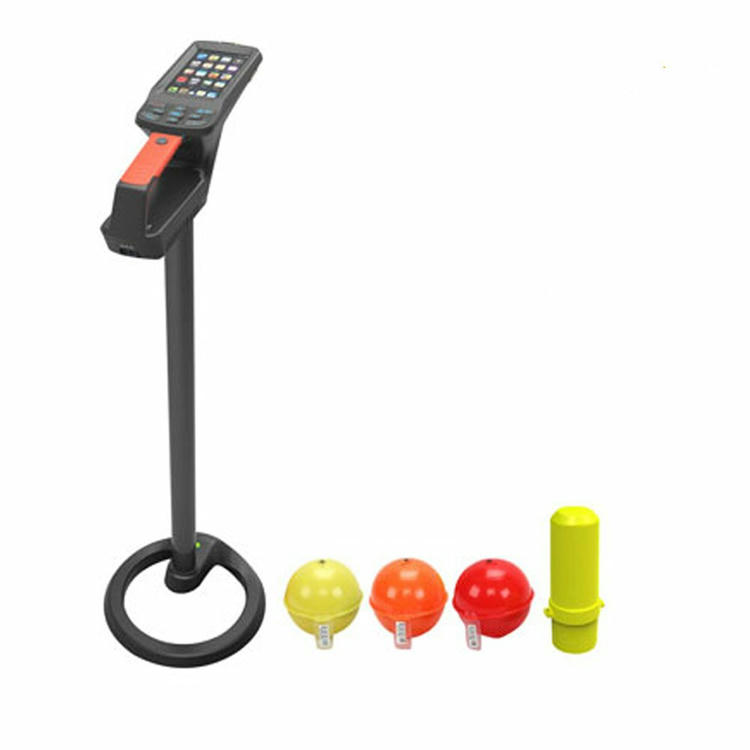

Para a detecção, a versão sem ID pode operar com o ED8000 ou com localizadores eletrônicos compatíveis com sistemas EMS, enquanto as versões com ID são destinadas aos processos de localização e leitura realizados pelo ED8000. Em um projeto completo de identificação de ativos, leitores RFID portáteis, bancos de dados e registros da obra podem ser integrados para que cada ponto subterrâneo seja localizado e posteriormente verificado. A SCIVAS oferece personalização em volume de cores, frequências, modelos e embalagens, ajudando empreiteiras e integradores a alinhar o fornecimento dos marcadores ao cronograma real de implantação em campo.

Perguntas frequentes

Para que servem os marcadores RFID de redes enterradas?

Eles são utilizados para sinalizar ativos subterrâneos e permitir que as equipes de manutenção encontrem o ponto correto depois da construção, do aterramento ou do recapeamento de vias. O ED1500 pode ser aplicado em redes de gás, petróleo, água, telecomunicações, energia e saneamento, principalmente em válvulas, derivações, curvas, mudanças de profundidade, cruzamentos, tampas e outros pontos importantes nos quais os desenhos técnicos podem não ser suficientes para uma localização precisa em campo.

Por que o ED1500 utiliza uma estrutura esférica autonivelante?

A bobina interna fica suspensa em líquido anticongelante e, por isso, permanece horizontal e voltada para cima mesmo que o marcador esférico gire durante a instalação. Isso reduz a necessidade de controlar sua orientação exata durante o aterramento. Para empreiteiras que trabalham em valas extensas ou solos irregulares, o sistema ajuda a manter a consistência do sinal e torna a instalação mais rápida e menos suscetível a erros.

Qual é a diferença entre as versões sem ID, ID-R e ID-RW?

A versão sem ID é destinada à localização eletrônica básica na frequência selecionada para a rede. O modelo ID-R acrescenta um número de identificação exclusivo para leitura, que pode ser vinculado a registros externos do ativo. O ID-RW permite leitura e gravação limitada, possibilitando registrar informações básicas sobre o objeto antes do aterramento quando os dados precisam permanecer disponíveis localmente ou quando o acesso à rede é limitado.

Quais frequências podem ser personalizadas para o marcador?

As opções incluem 83 kHz ou 87 kHz para gás, 169,8 kHz para energia, 145,7 kHz para água, 121,6 kHz para saneamento, 101,4 kHz para telecomunicações, 77 kHz para TV a cabo e frequências de uso geral, como 133,3 kHz ou 66,35 kHz. A frequência deve ser selecionada de acordo com o localizador utilizado e a categoria da rede no projeto.

A que profundidade o marcador esférico pode ser detectado?

Em condições típicas, a profundidade de localização da versão sem ID fica entre 1,5 e 1,7 metro. O modelo ID-R geralmente permite a leitura do ID entre 1,1 e 1,3 metro, enquanto o ID-RW pode alcançar aproximadamente 1,5 a 1,6 metro. A gravação é realizada a uma profundidade menor, normalmente entre 0,3 e 0,5 metro, dependendo do localizador e das condições do ambiente.

O marcador pode ser instalado próximo a tubos metálicos ou cabos blindados?

O marcador pode ser utilizado em rotas que contenham instalações metálicas, mas é necessário respeitar a distância de instalação. Recomenda-se manter pelo menos 10 cm de separação em relação a cabos metálicos, cabos blindados, cabos coaxiais ou estruturas semelhantes. O espaçamento adequado ajuda a reduzir interferências e proporciona uma resposta mais clara quando a equipe retornar ao local para manutenção ou verificação.

Quais informações devem ser registradas antes de enterrar um marcador com ID?

Em projetos com ID, recomenda-se registrar o número do marcador, o tipo de rede, a data de instalação, o trecho da rota, a referência de GPS ou do mapa, a profundidade, os pontos de referência próximos, fotografias tiradas antes do aterramento e as especificações relevantes da válvula ou tubulação. Esses dados podem ser vinculados ao número de ID para ajudar os técnicos a confirmar o ativo subterrâneo correto sem depender apenas da memória ou dos desenhos da obra.
