Marcadores RFID Selados para Tubulações Enterradas

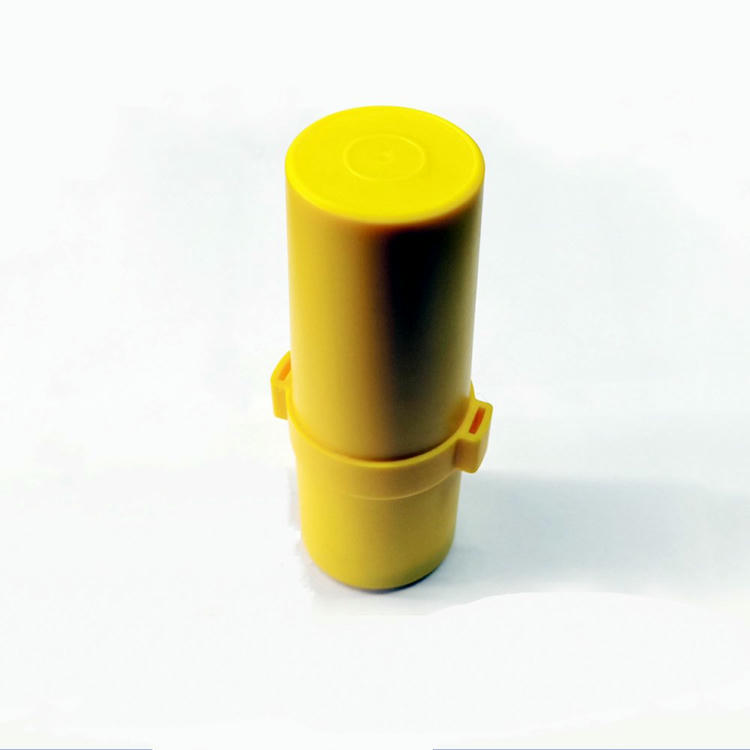

O marcador eletrônico subterrâneo ED1500 está disponível em duas versões: com ID e sem ID. Sua estrutura consiste em uma carcaça selada que contém uma antena passiva e um circuito ressonante de baixa frequência, ajustado para uma frequência específica. A versão com ID incorpora um chip para identificação individual. Conforme a frequência de ressonância e a cor da carcaça, o ED1500 pode ser utilizado na sinalização de diversas infraestruturas subterrâneas, como redes de telecomunicações, energia elétrica, televisão a cabo, abastecimento de água, esgoto, petróleo e gás.

Marcador RFID para localização de infraestrutura subterrânea: identificação de cabos municipais, tubulações e pontos de utilidade

O ED1500 foi desenvolvido para criar pontos de referência permanentes em redes subterrâneas. A carcaça selada protege a antena passiva e o circuito ressonante contra umidade, contato com o solo e condições ambientais adversas. Na configuração com ID, o chip integrado permite associar cada marcador a uma tubulação, válvula, conexão, reparo ou outro ponto específico registrado no sistema de gestão do projeto.

Aplicações:
O ED1500 pode ser instalado em intervalos regulares ao longo da rede, em mudanças de direção e em pontos críticos, como conexões, válvulas, tampas de caixas de inspeção, ramificações em T e alterações de profundidade. A distância entre os marcadores pode variar de alguns metros a dezenas de metros, conforme a importância, a complexidade e o orçamento do projeto. Em muitas instalações, utiliza-se um intervalo de 10 a 20 metros.

Frequências personalizáveis:
Energia: 169,8 kHz
Água: 145,7 kHz
Saneamento: 121,6 kHz
Telecomunicações: 101,4 kHz
Gás: 83 kHz
Televisão a cabo: 77 kHz
Uso geral: 66,35 kHz



 Escopo de utilização:

1. Redes e instalações subterrâneas não metálicas de gás, energia, abastecimento de água, telecomunicações e esgoto que necessitem de um sistema eletrônico de identificação;

2. Tubulações e instalações metálicas enterradas, quando a complexidade da rota ou as condições do projeto justificarem a utilização de marcadores eletrônicos;

3. Válvulas instaladas em redes subterrâneas de gás, energia, água, telecomunicações e saneamento;

4. Tampas de caixas de inspeção que não estejam visíveis ou que possam ser cobertas por pavimentação, obras viárias ou áreas verdes;

5. Mudanças de direção de tubulações subterrâneas localizadas fora de caixas de inspeção;

6. Ramificações, conexões e juntas, incluindo derivações em T e conexões de redução;

7. Cruzamentos entre tubulações e outras instalações subterrâneas;

8. Trechos que atravessem estradas, rios, edifícios ou outras infraestruturas públicas, incluindo as duas extremidades de tubos de proteção;

9. Pontos em que a profundidade da rede varie mais de 0,5 metro, para identificar a transição entre os níveis superior e inferior;

10. Extremidades de tubulações pré-instaladas para futuras ampliações de redes de gás, energia, água, telecomunicações ou esgoto;

11. As duas extremidades de trechos subterrâneos instalados por tecnologia não destrutiva;

12. Tubulações, conexões ou juntas reparadas, permitindo associar o ponto às informações de manutenção;

13. Outras instalações subterrâneas importantes identificadas nos desenhos e documentos técnicos do projeto;

14. Qualquer outro local que o operador considere necessário marcar e posicionar.

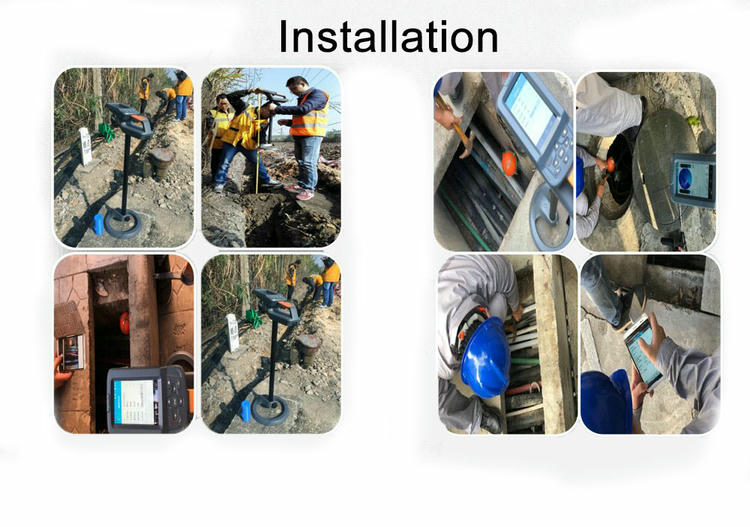

 Plano de instalação

1. Antes da instalação, avalie se é necessário fixar o marcador à tubulação ou ao ponto de referência. Quando necessário, passe uma abraçadeira pela estrutura do marcador para garantir uma conexão segura. Em seguida, utilize areia fina ao redor da tubulação e sob o marcador para estabilizá-lo e evitar deslocamentos durante o aterramento.

2. Quando o objeto a ser identificado for metálico, mantenha o marcador a pelo menos 10 cm da superfície metálica, deixando uma camada de solo ou areia entre os dois elementos.

3. Faça o primeiro preenchimento até aproximadamente 15 cm acima do marcador para fixar sua posição.

4. Complete o aterramento em camadas até nivelar a área com a superfície do solo.

Marcadores RFID para identificação de tubulações enterradas

Os marcadores RFID subterrâneos SCIVAS são indicados para a identificação de longo prazo de tubulações enterradas, corredores de serviços públicos, válvulas, conexões, travessias viárias, caixas de inspeção e outros pontos que se tornam difíceis de confirmar após o aterramento. O ED1500 utiliza uma carcaça cilíndrica selada em ABS, uma estrutura ressonante passiva de baixa frequência e, opcionalmente, um chip de identificação.

Essa solução ajuda empreiteiras, operadoras de serviços públicos e equipes de manutenção municipal a localizar o ponto correto sem depender exclusivamente de plantas, marcações pintadas ou identificadores superficiais que podem desaparecer com o tempo. Cada posição importante da rede recebe uma referência física subterrânea que pode ser detectada posteriormente com um localizador compatível.

Em projetos de abastecimento de água, distribuição de gás, telecomunicações, energia elétrica, esgoto ou televisão a cabo, os marcadores podem ser instalados ao longo da rota e nos locais em que uma confirmação futura seja especialmente importante. Entre os pontos mais comuns estão curvas, ramificações em T, conexões de redução, válvulas, áreas reparadas, extremidades de instalação não destrutiva, travessias de estradas, tubos de proteção e mudanças de profundidade.

Estrutura LF codificada para reconhecimento preciso

A configuração ED1500 utiliza tecnologia RFID de baixa frequência, memória de 192 bits e um número ID exclusivo. Cada marcador com ID pode ser associado a um ponto definido no cadastro do projeto, permitindo que a equipe confirme não apenas a presença do sinal, mas também qual ativo, conexão ou posição foi localizado.

Essa identificação individual é especialmente útil para empreiteiras municipais, operadoras de infraestrutura e prestadores de manutenção que administram grandes quantidades de ativos subterrâneos distribuídos por ruas, bairros, parques industriais ou corredores logísticos. Os dados do ID podem ser vinculados a informações como tipo de rede, coordenadas, data de instalação, profundidade, histórico de reparos e documentação técnica.

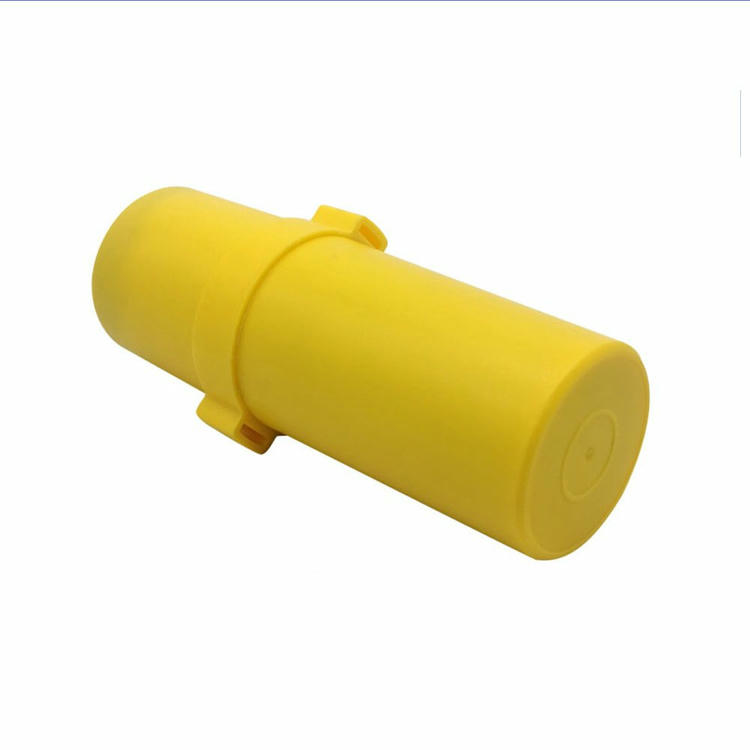

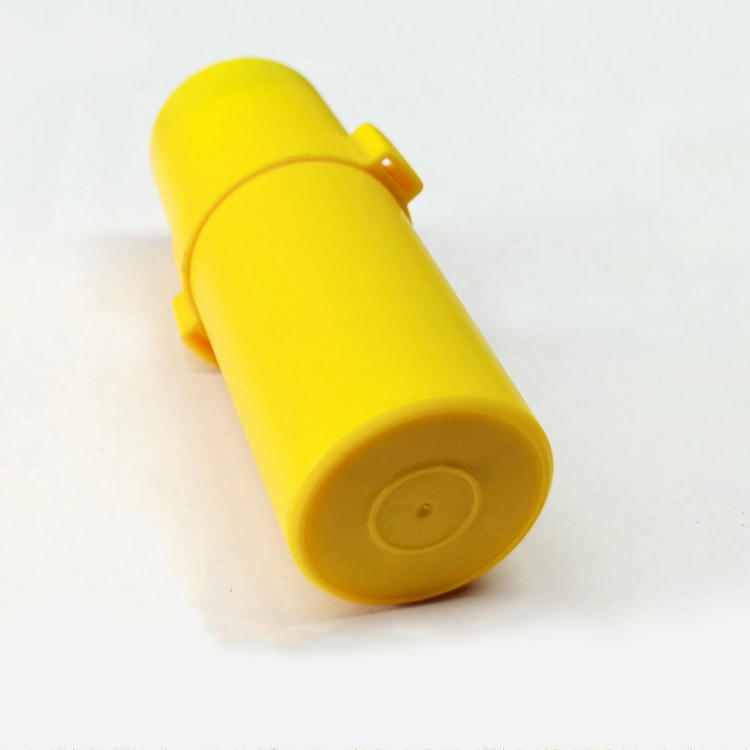

O marcador mede D38 × 143 mm e pesa aproximadamente 490 g. Sua carcaça compacta permite a instalação em valas, dutos, câmaras e espaços reduzidos, enquanto a estrutura selada protege o circuito interno contra umidade, solo e esforços mecânicos durante o serviço subterrâneo. Com proteção IP68, temperatura de armazenamento de -20℃ a 70℃ e temperatura de operação de -35℃ a +90℃, o ED1500 atende ambientes externos sujeitos a variações sazonais e condições de solo úmido.

Aplicações em rotas, válvulas e nós de infraestrutura

Os marcadores RFID para tubulações enterradas podem ser utilizados tanto em novas obras quanto na modernização de instalações existentes. Em redes não metálicas, oferecem referências importantes porque a própria tubulação pode não ser identificada com confiabilidade por métodos eletromagnéticos convencionais. Em redes metálicas ou trajetos de cabos, são recomendados quando há múltiplos cruzamentos, rotas complexas ou maior risco de intervenções futuras.

O planejamento da instalação deve considerar a importância do projeto, a complexidade do trajeto e o orçamento disponível. Em muitas redes, os marcadores são posicionados a cada 10 ou 20 metros, com maior densidade em pontos críticos. Antes do aterramento, a equipe pode avaliar a necessidade de fixação mecânica, estabilizar o marcador com areia fina ou material adequado e concluir o preenchimento em camadas.

Para projetos que também exigem identificação de equipamentos, componentes ou ativos acessíveis, a SCIVAS fornece diferentes modelos de RFID Tags para complementar a gestão de ativos além das redes enterradas.

Frequências personalizadas e identificação por cores

Diferentes redes de infraestrutura podem utilizar frequências ressonantes e cores específicas para reduzir o risco de identificação incorreta em campo. O ED1500 pode ser configurado para aplicações de energia, água, saneamento, telecomunicações, gás, televisão a cabo e uso geral, incluindo opções de 169,8 kHz para energia, 145,7 kHz para água, 121,6 kHz para saneamento, 101,4 kHz para telecomunicações, 83 kHz para gás, 77 kHz para televisão a cabo e 66,35 kHz para uso geral.

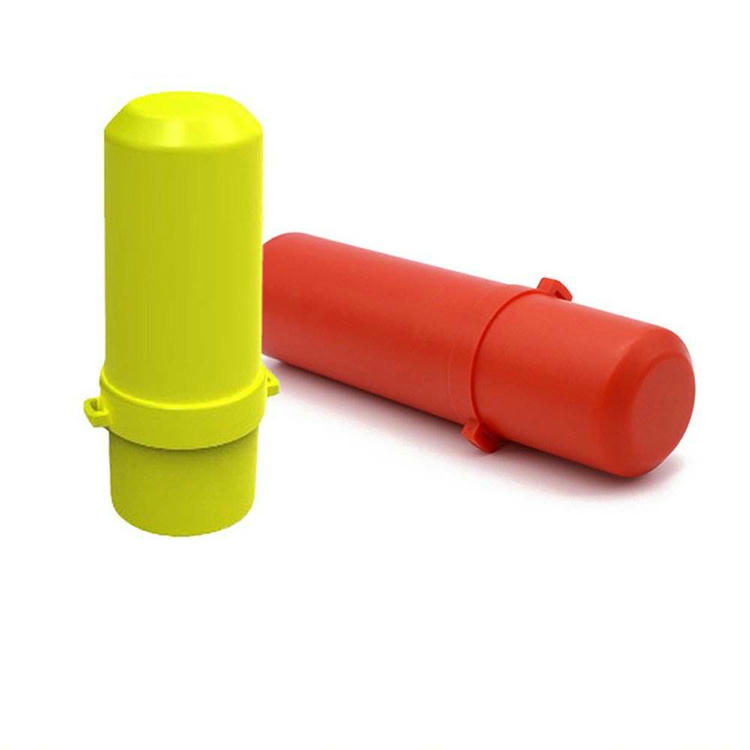

Cores como amarelo, vermelho e outras opções personalizadas podem ser utilizadas para acompanhar os padrões do projeto, os documentos técnicos ou os requisitos de distribuidores. Antes da produção, a SCIVAS pode avaliar a cor, a frequência, a configuração do ID, a embalagem, a compatibilidade com o detector, o tipo de rede e as condições previstas de instalação.

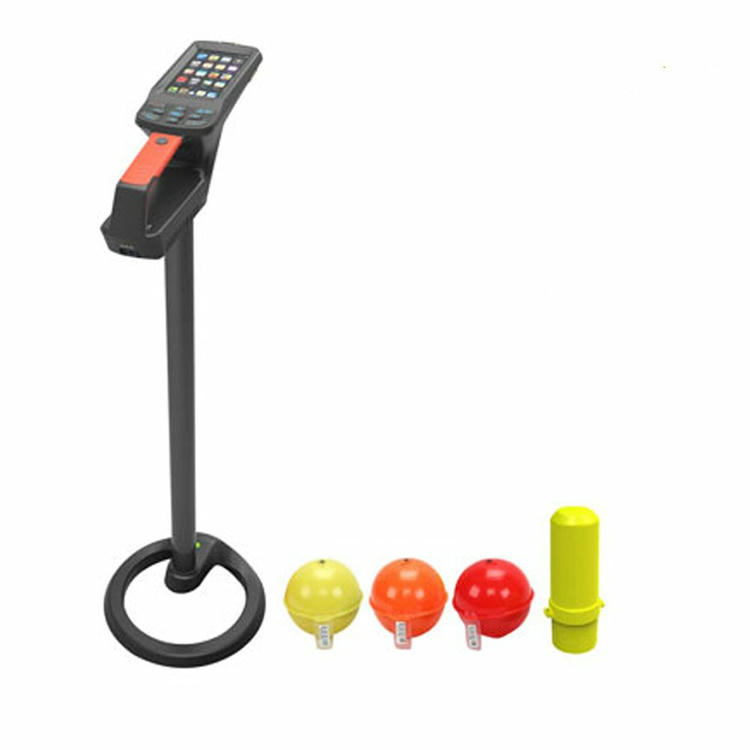

O ED1500 é indicado para distribuidores, empreiteiras de infraestrutura subterrânea, equipes municipais de engenharia, empresas de manutenção de tubulações e integradores que necessitam de marcadores RFID especificados de forma clara e fornecidos com configuração consistente. Para sistemas completos de campo, os marcadores podem ser combinados com equipamentos localizadores compatíveis e com Leitores RFID industriais empregados em outros processos de identificação industrial. Quando o projeto exigir fixação em cabos, dutos ou pontos acessíveis, os RFID Cable Tie Tags também podem complementar a identificação dos ativos.

Perguntas frequentes

Para que servem os marcadores RFID subterrâneos?

Eles são utilizados para identificar rotas de serviços públicos e pontos importantes de tubulações após a instalação. Podem marcar válvulas, conexões, curvas, cruzamentos, áreas reparadas, extremidades de obras não destrutivas e posições próximas a caixas de inspeção. Quando a equipe retorna ao local, o marcador oferece uma referência estável para o planejamento da manutenção e reduz escavações desnecessárias.

O ED1500 pode ser usado em diferentes tipos de rede?

Sim. O ED1500 pode ser configurado para redes de energia, água, saneamento, telecomunicações, gás, televisão a cabo e outras infraestruturas. Frequências e cores diferentes podem ser selecionadas conforme o tipo de serviço ou o padrão adotado pelo projeto.

O marcador ED1500 possui um chip com ID exclusivo?

A versão com ID incorpora um chip com memória de 192 bits e um número de identificação exclusivo. Isso permite associar cada marcador a um ponto específico do banco de dados, da planta técnica ou do sistema de gestão de ativos. Também está disponível uma versão sem ID.

Como instalar o marcador próximo a uma tubulação enterrada?

O marcador normalmente é posicionado próximo ao ponto de interesse antes do aterramento. A equipe pode utilizar areia fina ou outro material adequado para estabilizar sua posição. Quando houver estruturas metálicas próximas, recomenda-se manter uma separação apropriada para reduzir interferências no sinal.

Qual proteção ambiental o marcador oferece?

O ED1500 possui carcaça selada em ABS e grau de proteção IP68, ajudando a proteger o circuito contra umidade, contato com o solo e exposição subterrânea. Sua faixa de operação é de -35℃ a +90℃, enquanto a faixa de armazenamento é de -20℃ a 70℃.

Qual é a diferença entre os modelos com ID e sem ID?

O modelo sem ID fornece um sinal detectável na frequência especificada para a respectiva rede. O modelo com ID acrescenta memória e um número exclusivo, permitindo relacionar o ponto localizado ao cadastro do ativo. Essa versão é indicada para redes complexas, controle do histórico de manutenção e documentação de infraestrutura municipal.

A SCIVAS pode personalizar os marcadores RFID?

A SCIVAS pode avaliar requisitos de cor, frequência, configuração do ID, embalagem e quantidade do pedido conforme as necessidades do projeto. A personalização é útil para distribuidores, integradores e empreiteiras que precisam alinhar os marcadores aos padrões locais, aos documentos técnicos ou aos equipamentos de detecção utilizados.
