Marcadores RFID para Cabos Subterrâneos e Mapeamento

O localizador de marcadores eletrônicos subterrâneos ED8000 é um instrumento portátil desenvolvido especificamente para detectar marcadores eletrônicos instalados no subsolo. O equipamento utiliza um processador de alto desempenho de 32 bits baseado na arquitetura ARM, realiza mais de 3.000 amostragens de dados por segundo e oferece resposta rápida. Na medição de distância, emprega tecnologia patenteada de medição diferencial assíncrona, permitindo obter resultados precisos mesmo em ambientes sujeitos a interferências.

ED8000: sistema EMS com RFID para posicionamento de redes subterrâneas, localização de marcadores eletrônicos esféricos e solução Marker-Mate

1. Apresentação do produto
O
ED8000 é um instrumento portátil especializado na detecção de marcadores eletrônicos subterrâneos. Ele utiliza um processador de alto desempenho de 32 bits baseado na arquitetura ARM, realiza mais de 3.000 amostragens de dados por segundo e proporciona resposta rápida durante o trabalho de campo. Sua tecnologia patenteada de medição diferencial assíncrona permite calcular distâncias com precisão mesmo na presença de interferências. O ED8000 oferece dois modos principais: modo analógico, também denominado Non-ID, e modo digital RFID. No modo analógico, o equipamento detecta marcadores eletrônicos que operam nas frequências padronizadas de gás, 83/87 kHz; telecomunicações, 101,4 kHz; saneamento, 121,6 kHz; água, 145,7 kHz; energia elétrica, 169,8 kHz; uso geral, 66,35/133,3 kHz; e TV a cabo, 77 kHz. Marcadores Non-ID fabricados pela nossa empresa ou pela 3M, por exemplo, podem ser detectados pelo ED8000 nesse modo. No modo digital, o ED8000 identifica marcadores com ID compatíveis e pode ser integrado opcionalmente a um aplicativo Android e ao armazenamento em nuvem. Dessa forma, os dados identificados podem ser registrados, consultados e utilizados na gestão visual de redes subterrâneas.

2. Principais aplicações
Localização e identificação de diferentes instalações subterrâneas, incluindo, entre outras:

Traçado de tubulações e redes

Tubulações não metálicas
Diferentes tipos de válvulas
Medidores
Pontos de cruzamento
Conexões em T
Alterações de profundidade
Dispositivos redutores de pressão
Sistemas de proteção catódica
Pontos de controle de pressão
Portas de reserva enterradas
Diferentes tipos de curvas
Alterações no diâmetro da tubulação
Poços de água



3. Características do produto

1. Utilizado em conjunto com marcadores eletrônicos subterrâneos para formar um sistema de identificação eletrônica de tubulações e redes enterradas;
2. No modo digital, o equipamento pode ler o número de ID previamente gravado no marcador. Por meio do banco de dados em nuvem associado a esse ID, é possível consultar informações adicionais sobre a instalação subterrânea, como imagens do local, data de enterramento, responsáveis pela obra, categoria da instalação, válvulas, conexões, material, dimensões e outros dados do ativo;
3. O ED8000 permite selecionar diferentes modos de operação RFID:
Modo Non-ID:
detecta apenas o sinal de indução eletromagnética dos marcadores eletrônicos subterrâneos, sem decodificar dados RFID. Esse modo oferece resposta rápida e compatibilidade com marcadores de mesma frequência produzidos por diferentes fabricantes, incluindo versões com ou sem ID;
Modo automático:
no estado de operação padrão, o equipamento detecta o sinal de indução do marcador subterrâneo sem realizar a decodificação RFID continuamente. A decodificação é ativada quando o operador pressiona o botão de profundidade;
Modo RFID ON:
realiza a decodificação RFID em tempo real e emite um aviso sonoro acompanhado das informações de intensidade do sinal somente quando um marcador com ID é identificado. A resposta do localizador nesse modo é ligeiramente mais lenta, porém oferece maior proteção contra sinais de interferência. Quando o aviso é emitido, o operador pode confirmar que um marcador RFID válido foi localizado;
4. Aplicativo Android opcional. Durante a instalação dos marcadores eletrônicos subterrâneos, não é necessário utilizar a unidade principal do detector. Um telefone com Android ou HarmonyOS pode registrar e enviar as informações do ponto de identificação por meio da leitura do código de barras;

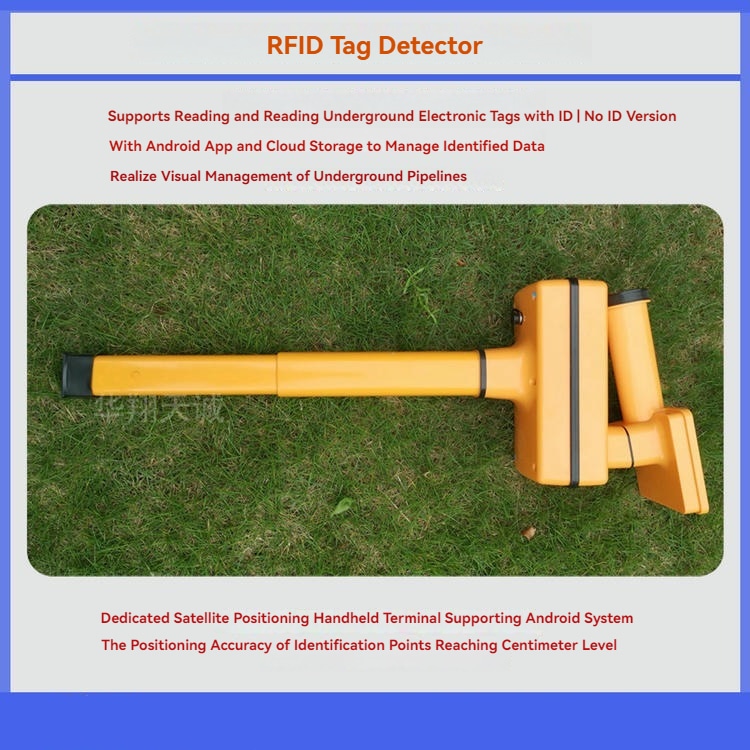

5. Compatibilidade com terminal portátil especial de posicionamento por satélite equipado com Android OS, permitindo alcançar precisão centimétrica no posicionamento dos pontos identificados;
6. Suporte ao armazenamento em nuvem das informações de identificação;
7. A antena em formato de coluna favorece um posicionamento mais preciso.

4. Parâmetros de desempenho

Material: ABS
Peso: 2,7 a 3,2 kg, conforme a configuração da antena
Frequências personalizáveis:
Energia elétrica: 169,8 kHz
Água: 145,7 kHz
Saneamento: 121,6 kHz
Telecomunicações: 101,4 kHz
Gás: 83 kHz
TV a cabo: 77 kHz ou 87 kHz, frequência especial para a China
Uso geral: 66,35 kHz ou 133,3 kHz, frequência especial para a China
Profundidade máxima de detecção, considerando parte dos dados disponíveis:
YZ2400 ou marcadores 3M de alcance completo: >2,4 m
ED2000: >2,2 m
YZ1800 ou 3M Mini-Marker: >1,8 m
Marcador esférico: 1,5 m
YZ1100 ou marcador 3M Near-Surface: >0,7 m
Capacidade de proteção contra água: IP5

5. Diferenças entre as versões

Observação: a antena grande é utilizada principalmente para aumentar o alcance da leitura de ID. Ela não melhora de forma significativa a detecção de marcadores RFID sem ID, mas acrescenta aproximadamente 600 g ao peso do equipamento. Quando o projeto não exige maior profundidade para leitura do ID do marcador RFID, a versão com antena pequena é fornecida como configuração padrão.

6. Outras informações

O valor em dB normalmente utilizado para representar a intensidade do sinal é uma unidade relativa, e não uma unidade absoluta de medição. Por esse motivo, os valores em dB obtidos ao medir o mesmo marcador com localizadores de fabricantes diferentes podem apresentar variações consideráveis.

O grau de proteção do localizador de marcadores ED8000 é IP54. O equipamento não deve permanecer exposto à chuva intensa por longos períodos nem ser submerso em água. Caso ocorra entrada acidental de água, suspenda imediatamente o uso e volte a operar o equipamento somente depois que ele estiver completamente seco.
Também é recomendável evitar a exposição prolongada do localizador à luz solar direta.

Instruções de operação

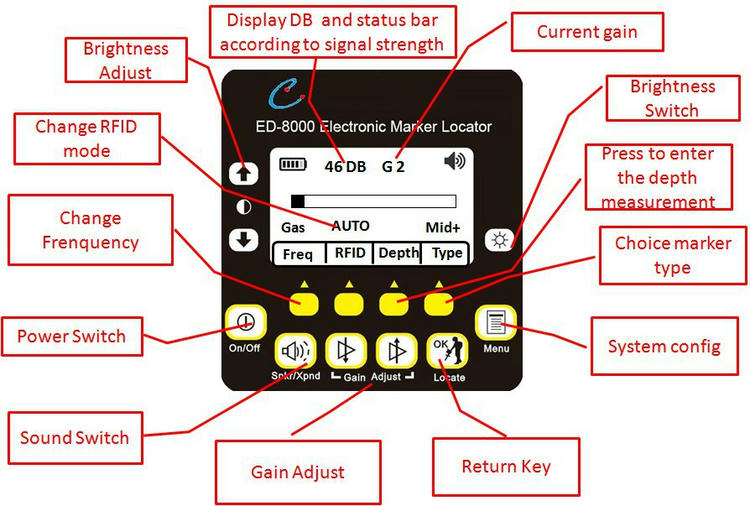

1. Painel de controle da unidade principal do detector.

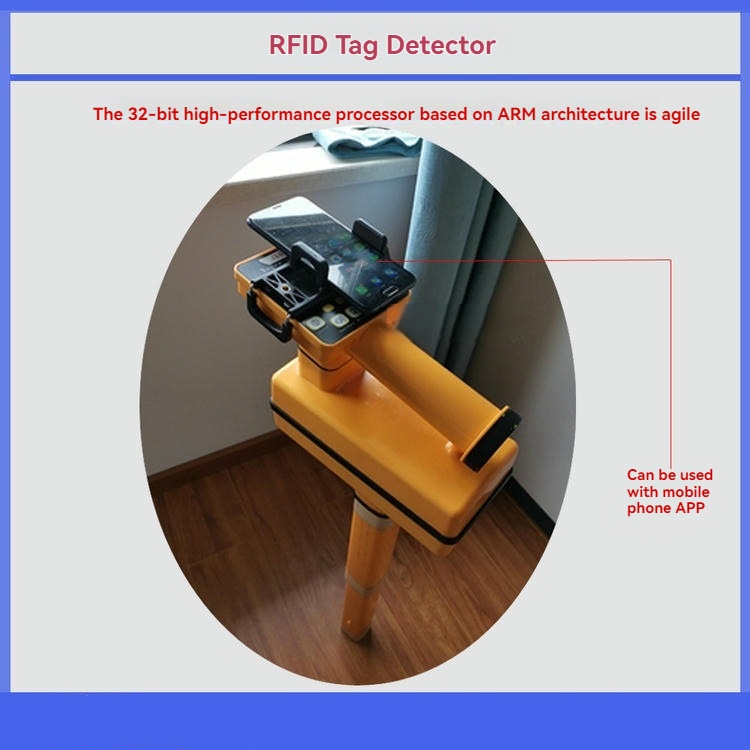

2. Conecte o equipamento ao aplicativo Android por Bluetooth. Depois da conexão, as funções operacionais do detector poderão ser controladas pelo aplicativo.

Aplicativo do detector de marcadores eletrônicos ED8000

Instruções de operação do detector de marcadores eletrônicos ED8000

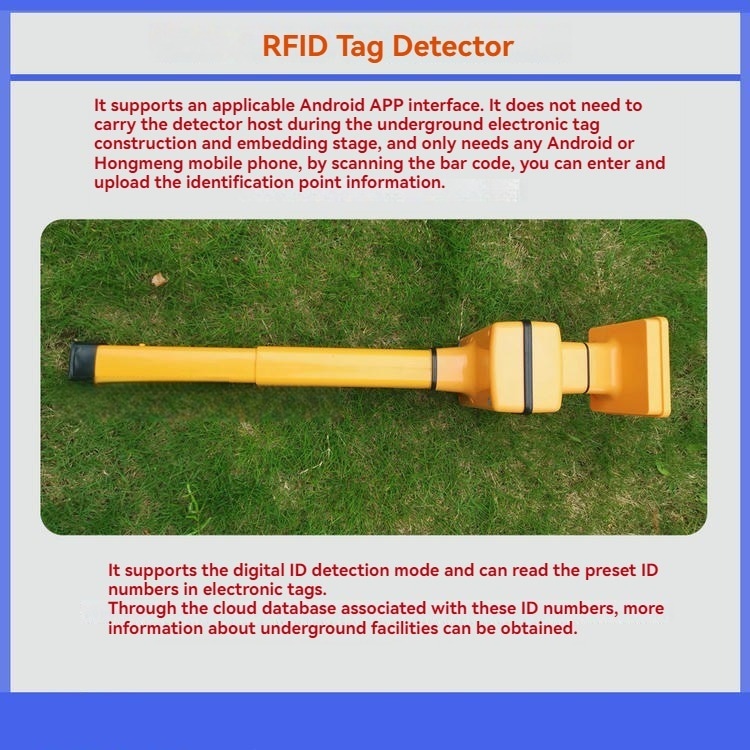

3. Mesmo sem a unidade principal do detector, é possível utilizar um telefone com o aplicativo EEDENG Inteligente Pipeline APP para registrar e enviar informações por meio da leitura dos códigos de barras aplicados aos marcadores eletrônicos subterrâneos. Essa funcionalidade é especialmente adequada para projetos com vários canteiros de obras em operação simultânea. Em locais com sinal de rede fraco, os dados podem ser armazenados localmente e enviados em lote quando houver conexão móvel ou Wi-Fi disponível.

Utilização do detector de marcadores eletrônicos ED8000 sem conexão de rede

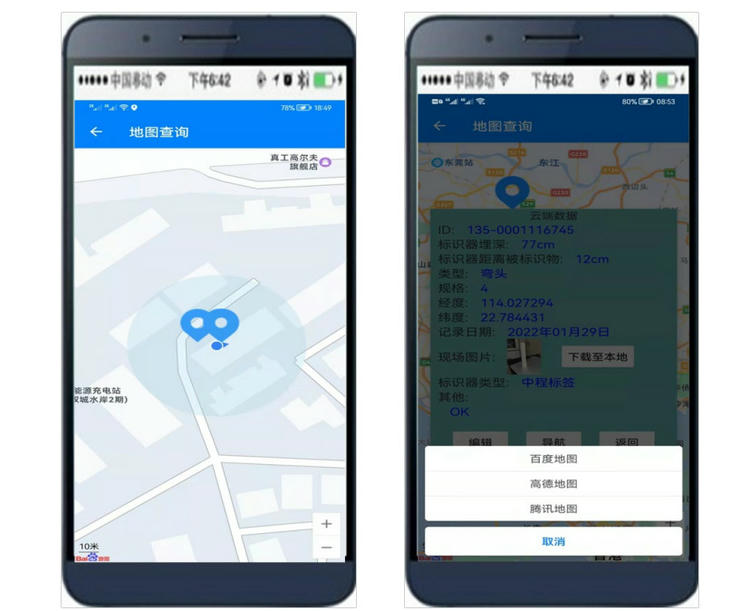

4. Os pontos de marcação podem ser consultados diretamente no mapa. O usuário pode selecionar Baidu Map, Amap ou Tencent Map para navegar até o ponto escolhido.

Marcadores RFID subterrâneos para identificar cabos enterrados

Os marcadores RFID subterrâneos SCIVAS foram desenvolvidos para concessionárias, empreiteiras e equipes de manutenção que precisam marcar, localizar, identificar e gerenciar rotas de cabos após a instalação. A solução combina marcadores eletrônicos LF com o localizador RFID subterrâneo ED8000, ajudando as equipes a encontrar ativos ocultos mesmo quando a superfície foi repavimentada, recebeu paisagismo ou está coberta por solo. O sistema pode ser utilizado em corredores de cabos elétricos, dutos de telecomunicações, redes de água e gás, linhas de saneamento, válvulas, curvas, cruzamentos, pontos de alteração de profundidade, sistemas de proteção catódica, portas de reserva e tubulações não metálicas que não podem ser verificadas visualmente.

Diferentemente de etiquetas aplicadas na superfície, os marcadores RFID subterrâneos fornecem um ponto de sinal recuperável para cada local relevante da rede enterrada. Quando um marcador é instalado próximo a um cabo, emenda, curva, válvula ou conexão de serviço, o localizador orienta o operador de volta ao ponto correto durante atividades de manutenção, ampliação ou reparo emergencial. Isso ajuda a reduzir escavações desnecessárias e contribui para manter registros mais organizados dos ativos subterrâneos. Para empresas que já utilizam tags RFID industriais em ferramentas, contêineres ou equipamentos instalados acima do solo, esta solução amplia a estratégia de visibilidade para a infraestrutura enterrada.

Detecção de marcadores LF em diferentes frequências de serviço

Frequências padronizadas e categorias de marcadores

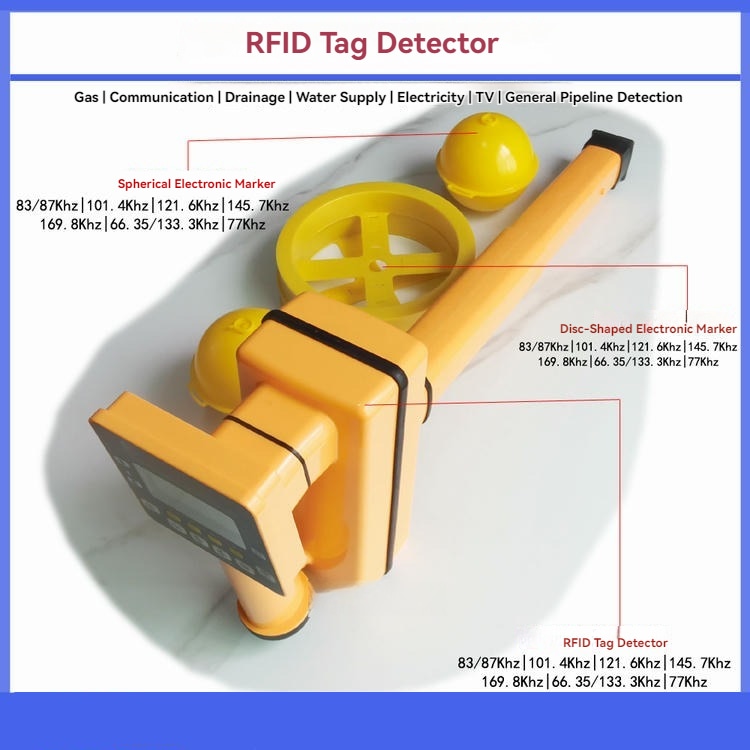

O ED8000 é compatível com diversas frequências LF utilizadas na identificação de redes de utilidades. As opções incluem 169,8 kHz para energia elétrica, 145,7 kHz para água, 121,6 kHz para saneamento, 101,4 kHz para telecomunicações, 83 kHz para gás, 77 kHz ou 87 kHz para TV a cabo e frequências de uso geral de 66,35 kHz ou 133,3 kHz, conforme os requisitos do projeto. Essa cobertura permite utilizar um único localizador eletrônico em ambientes com diferentes tipos de infraestrutura, evitando que a equipe de campo precise transportar um equipamento separado para cada rede.

A profundidade de localização depende do tipo de marcador, da configuração da antena e das condições do local. Como referência prática, o sistema pode detectar marcadores de alcance completo a mais de 2,4 m, marcadores da categoria ED2000 a mais de 2,2 m no modo Non-ID, modelos Mini-Marker a mais de 1,8 m, marcadores esféricos a aproximadamente 1,5 m e marcadores Near-Surface a mais de 0,7 m. O equipamento pesa aproximadamente entre 2,7 e 3,2 kg, conforme a antena selecionada. A antena maior é destinada principalmente a aumentar a profundidade da leitura de ID, e não a ampliar de forma significativa a detecção básica sem ID.

Fluxos analógicos e digitais para equipes de campo

Modos flexíveis de detecção, leitura de ID e mapeamento

O localizador oferece fluxos de trabalho analógicos e digitais, atendendo tanto à detecção rápida de sinais quanto à identificação estruturada por RFID. No modo Non-ID, o ED8000 detecta a resposta eletromagnética dos marcadores subterrâneos padronizados sem decodificar um identificador, proporcionando resposta rápida e ampla compatibilidade. No modo automático, o operador pode primeiro localizar o sinal do marcador e acionar a leitura de profundidade ou ID quando necessário. No modo RFID ON, o equipamento realiza a decodificação do ID em tempo real e fornece uma confirmação mais precisa quando encontra um marcador identificado, reduzindo a possibilidade de confusão causada por sinais de interferência próximos.

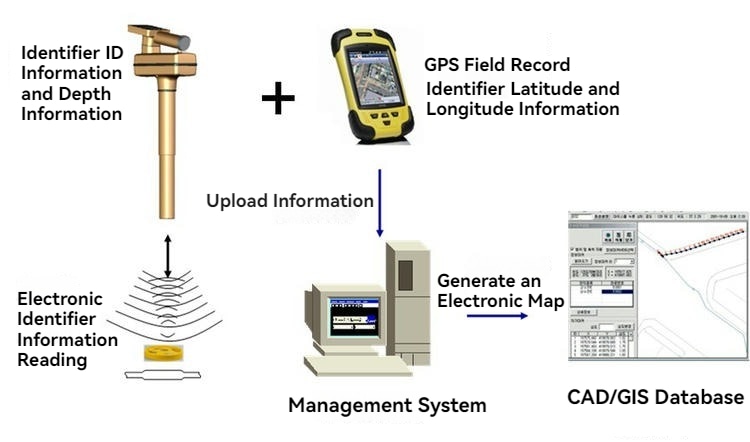

Para a gestão digital de redes subterrâneas, o sistema pode se conectar por Bluetooth a um aplicativo para Android ou HarmonyOS. Durante a instalação, a equipe de campo pode escanear códigos de barras, registrar os dados de cada ponto, incluir data de enterramento, profissionais responsáveis, tipo de rede, material, dimensões, imagens do local e outras informações, além de enviar os registros para armazenamento em nuvem. Quando a cobertura de rede é insuficiente, o aplicativo mantém os dados em cache para posterior envio em lote. Essa integração torna os marcadores RFID subterrâneos mais úteis do que um localizador convencional, pois cada ponto detectado pode ser associado a registros de campo, coordenadas GPS e recursos de navegação em mapas.

Solução desenvolvida para manutenção de cabos e tubulações

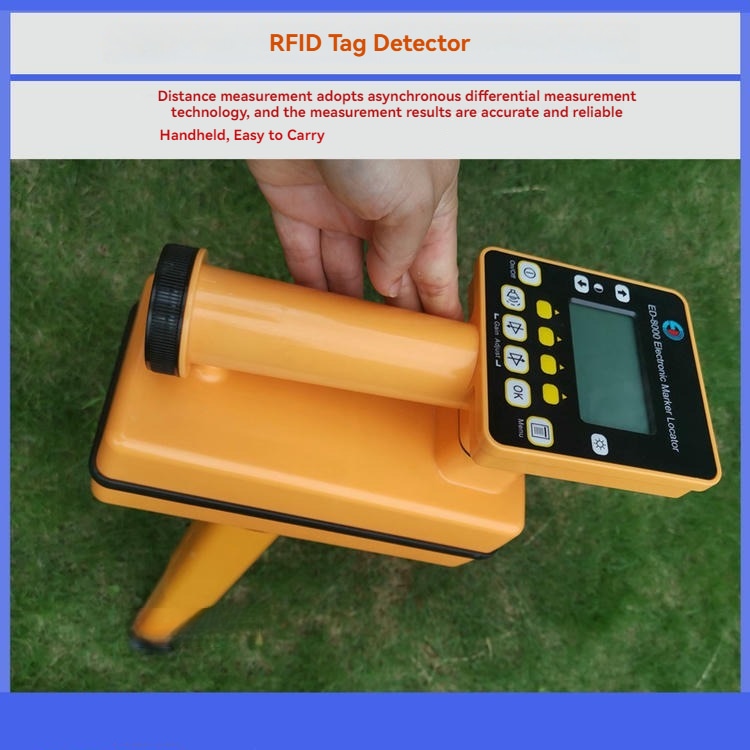

O ED8000 possui carcaça em ABS e foi projetado para operações móveis em campo. Sua tecnologia de medição diferencial assíncrona contribui para avaliações estáveis de distância e profundidade em ambientes com interferência. Ao mesmo tempo, o processador baseado em ARM realiza mais de 3.000 amostragens por segundo para oferecer uma resposta rápida da intensidade do sinal. Em feixes de cabos expostos, painéis ou áreas temporárias de construção acima do solo, as equipes também podem combinar esse processo com tags RFID com abraçadeira para cabos, mantendo organizados tanto os ativos enterrados quanto os equipamentos visíveis.

Como o equipamento é destinado a atividades externas em redes de utilidades, é importante seguir as recomendações de operação. O localizador foi desenvolvido para uso em campo, mas não deve ser submerso nem permanecer exposto por longos períodos à chuva intensa. Caso ocorra entrada acidental de água, a utilização deve ser interrompida até que o equipamento esteja completamente seco. Também é recomendável protegê-lo da exposição prolongada ao sol durante o armazenamento ou os períodos de espera. Essas medidas ajudam a manter o desempenho em levantamentos de tubulações, reparos de cabos, inspeções de aceitação e visitas recorrentes de manutenção.

Por que escolher a SCIVAS para projetos de marcadores RFID

A SCIVAS atende empreiteiras de infraestrutura, concessionárias, equipes de engenharia e integradores de sistemas com marcadores para redes subterrâneas, opções compatíveis de detectores e orientação para configurações específicas de cada projeto. Em vez de considerar apenas o equipamento portátil, avaliamos o fluxo completo: quais instalações precisam ser marcadas, quais categorias de frequência são necessárias, se o projeto exige marcadores com ID, qual profundidade de detecção é adequada, como os registros serão coletados e de que maneira as equipes futuras acessarão essas informações. Essa abordagem orientada ao projeto ajuda o cliente a selecionar a versão correta, a configuração de antena e a estratégia de marcação antes da implantação.

Para projetos mais amplos que também envolvem pontos de acesso, ferramentas, salas técnicas ou dispositivos de inspeção, a SCIVAS pode fornecer leitores RFID e outros produtos de identificação para uma gestão integrada de ativos. Seja para rastrear rotas de cabos enterrados, marcar tubulações subterrâneas, apoiar sistemas GIS de concessionárias ou melhorar a visibilidade durante reparos emergenciais, os marcadores RFID subterrâneos SCIVAS oferecem uma base prática para localizar ativos que não podem ser vistos a partir da superfície.

Perguntas frequentes

Para que servem os marcadores RFID para cabos subterrâneos?

Eles são utilizados para marcar e localizar novamente rotas de cabos, pontos de tubulações, válvulas, curvas, conexões, cruzamentos e outras posições importantes de redes subterrâneas. Depois da instalação, o marcador fornece um sinal detectável para que as equipes de manutenção retornem ao ponto correto sem depender apenas da memória, de desenhos impressos ou de referências visíveis na superfície.

O localizador ED8000 detecta diferentes frequências de marcadores subterrâneos?

Sim. O ED8000 é compatível com diversas frequências LF destinadas à identificação de redes de energia elétrica, água, saneamento, telecomunicações, gás, TV a cabo e aplicações gerais. Isso permite utilizar um único localizador eletrônico em projetos que incluem vários tipos de instalações e ativos enterrados.

Qual é a diferença entre o modo Non-ID e o modo RFID ON?

O modo Non-ID prioriza a detecção rápida do sinal de marcadores subterrâneos padronizados sem decodificar os dados de identificação. O modo RFID ON realiza a leitura do ID em tempo real e fornece uma confirmação quando encontra um marcador identificado. A equipe pode escolher entre maior velocidade, ampla compatibilidade ou confirmação mais precisa, conforme a atividade.

Qual é a profundidade de detecção dos marcadores RFID subterrâneos?

A profundidade depende do tamanho do marcador, da configuração da antena, das condições do solo e do nível de interferência. O sistema pode detectar marcadores de alcance completo a mais de 2,4 m, modelos da categoria ED2000 a mais de 2,2 m no modo Non-ID, marcadores esféricos a aproximadamente 1,5 m e marcadores Near-Surface a mais de 0,7 m.

É possível registrar os dados de campo durante a instalação?

Sim. Com o aplicativo móvel, os instaladores podem escanear códigos de barras, cadastrar os pontos, registrar a categoria da rede, material, dimensões, data de enterramento, imagens do local e responsáveis pela obra, além de enviar as informações para a nuvem. O armazenamento local também é compatível com locais de trabalho que possuem cobertura de rede limitada.

O sistema é adequado para localizar tubulações não metálicas?

Sim. A solução é especialmente útil em tubulações não metálicas e rotas enterradas que não podem ser encontradas por detectores convencionais de metal. Com marcadores eletrônicos instalados nos pontos estratégicos, as equipes podem identificar posteriormente o sentido da tubulação, válvulas, curvas, portas de reserva e alterações de profundidade.

Como escolher a versão de antena do ED8000?

A versão com antena pequena costuma ser indicada para projetos convencionais porque reduz o peso do localizador e atende às necessidades normais de detecção. A antena grande é destinada principalmente a aumentar a profundidade de leitura dos marcadores com ID. Portanto, ela é mais adequada quando o projeto exige confirmação de ID em maior profundidade e o peso adicional do equipamento é aceitável.
