Tags RFID FR4 de Longo Alcance para Cilindros

A tag RFID PCB para superfícies metálicas é fabricada em FR4 e possui grau de proteção IP68, oferecendo elevada confiabilidade e durabilidade. Sua resistência a temperaturas extremas permite a utilização em diferentes ambientes industriais severos.

A instalação pode ser realizada com parafusos, rebites, adesivo 3M, ímãs ou outros elementos de fixação adequados. Compatível com o protocolo ISO18000-6C (EPC C1G2) e equipada com um identificador global exclusivo, a tag atende a diversos projetos de rastreamento, identificação e gestão de ativos.

Aplicações:

1. Ambientes metálicos

2. Rastreamento de ativos – equipamentos, peças e contêineres

3. Controle de estoque

4. Logística

5. Indústria petroquímica

6. Indústria automotiva

7. Inspeção e segurança

8. Rastreamento de cilindros de gás

9. Aplicações externas, como painéis publicitários

Tags RFID para Rastreamento de Equipamentos e Ativos Metálicos

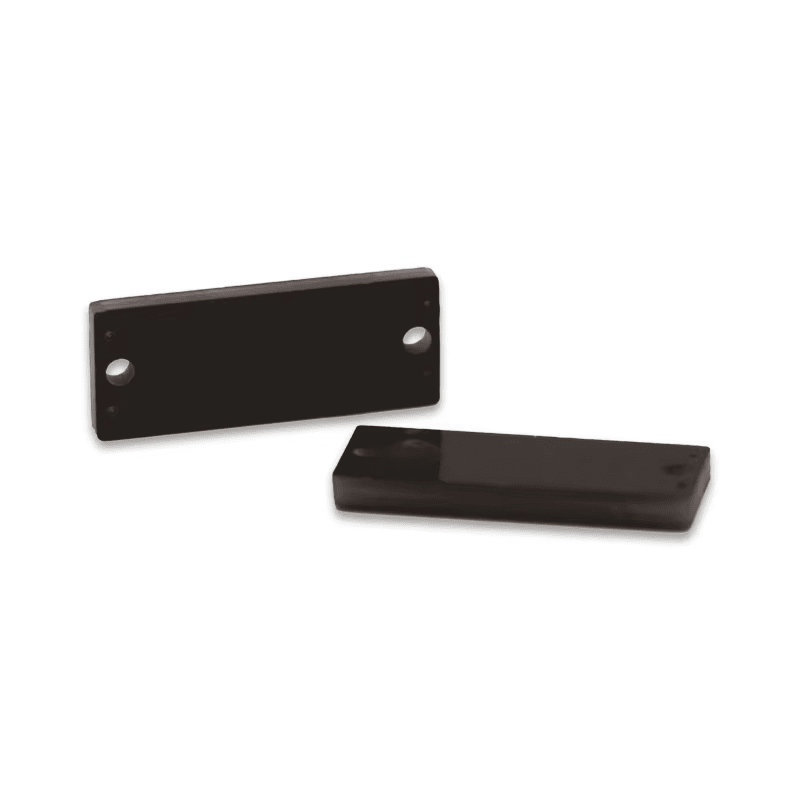

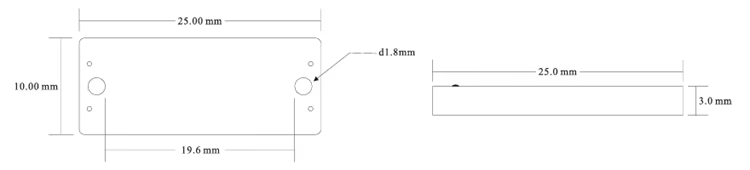

A SCIVAS P2510-2 é uma tag RFID PCB compacta para ativos metálicos que exigem identificação confiável em locais onde etiquetas RFID convencionais perdem desempenho. Fabricada em FR4, com acabamento preto e dimensões de 25 × 10 × 3 mm, pode ser instalada em ferramentas, contêineres, peças automotivas, cilindros, estruturas externas e outras superfícies condutivas. Sua função é criar um ponto de identificação UHF estável sobre metal, permitindo que fábricas, armazéns, operadores logísticos e equipes de manutenção localizem e verifiquem ativos sem aproximar excessivamente o leitor de cada item.

Superfícies de aço, alumínio e carcaças de máquinas alteram a propagação dos sinais de radiofrequência. Por isso, uma tag aplicada diretamente sobre metal precisa ser projetada de forma diferente de uma etiqueta de papel ou de um inlay RFID convencional. A P2510-2 faz parte da linha de Tags RFID para Metal da SCIVAS e foi desenvolvida especificamente para superfícies condutivas. Ela opera conforme EPC C1G2 e ISO18000-6C, utilizando o chip NXP Ucode 8 com memória EPC de 128 bits e TID de 96 bits. Essa configuração atende à numeração estruturada de ativos, gestão patrimonial, rastreabilidade durante o ciclo de vida e verificações recorrentes em projetos industriais.

Leitura UHF de Longo Alcance em Superfícies Metálicas

Em operações realizadas em estantes, entradas de oficinas, áreas de carregamento, pátios externos ou pontos automatizados de inspeção, o alcance de leitura influencia diretamente a produtividade. A P2510-2 foi projetada para rastreamento RFID de longo alcance sobre metal. Com leitor fixo, o desempenho especificado sob condições FCC alcança até 15.5 m sobre uma referência metálica de 15 × 2 cm e 8.0 m sobre uma referência de 14 × 14 cm. Para inspeções móveis, o alcance indicado com leitor portátil sob condições ETSI chega a 16.5 m e 8.5 m nas mesmas superfícies de referência. Os resultados reais dependem da potência do leitor, antena, posição de instalação, ângulo, densidade de metal no ambiente e configuração do software.

Estrutura FR4 com IP68 para Ambientes Industriais Severos

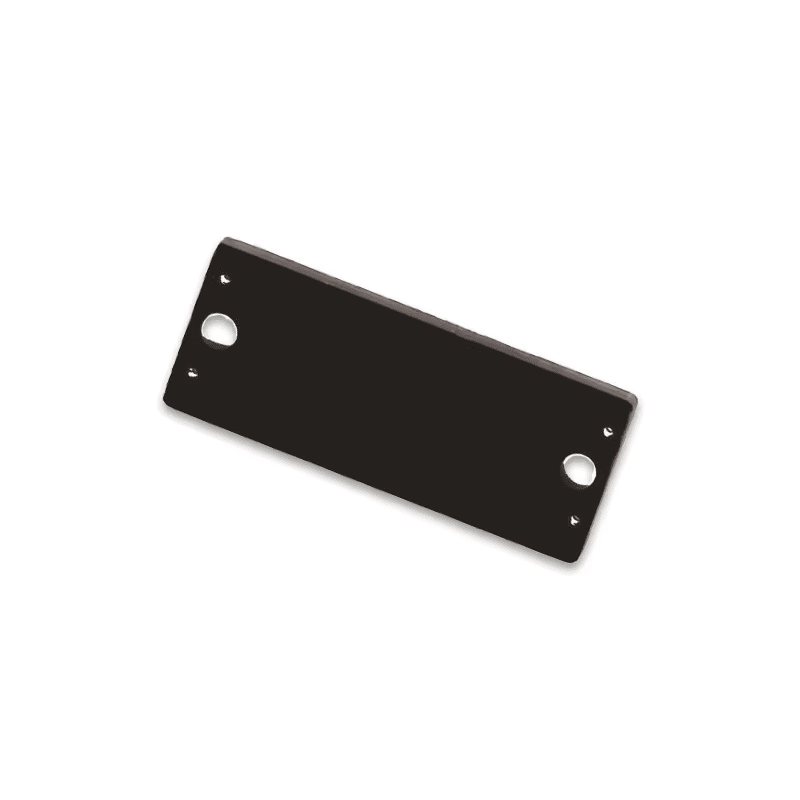

A construção em PCB FR4 proporciona uma base resistente para projetos sujeitos a vibração, impactos durante o manuseio, umidade e variações de temperatura. A tag possui grau de proteção IP68, suporta umidade relativa de até 98% sem condensação e opera entre -40 e +85°C. Sua temperatura de sobrevivência varia de -40 a +150°C. Com peso de apenas 3.5 g, o modelo pode ser instalado em peças metálicas compactas sem comprometer o alcance necessário em diversos processos de fabricação, manutenção e logística. É uma solução especialmente prática quando a área disponível é estreita, mas o projeto ainda exige identificação UHF a longa distância.

Diferentes Métodos de Fixação e Personalização

A instalação pode ser adaptada ao tipo de ativo e às condições de uso. A SCIVAS oferece opções com adesivo 3M, rebite, ímã e parafuso, permitindo utilizar o mesmo modelo em equipamentos permanentes, contêineres retornáveis, ferramentas móveis ou estruturas temporárias de rastreamento. Também estão disponíveis impressão de logotipo, código de barras, número de série, codificação e suporte para desenvolvimento personalizado. Dessa forma, o código RFID pode ser associado a identificações visuais, fichas de inspeção, registros de manutenção, códigos patrimoniais de ERP ou dados de sistemas de gestão de armazéns.

Solução para Integradores, Distribuidores e Usuários Industriais

A P2510-2 atende integradores que desenvolvem sistemas RFID para ativos metálicos, distribuidores especializados em soluções industriais e empresas que precisam melhorar a visibilidade de equipamentos e estoques. Entre as aplicações mais comuns estão controle de inventário, circulação de contêineres, rastreamento de ativos petroquímicos, gestão de peças automotivas, inspeções de segurança, identificação de estruturas externas e controle do ciclo de vida de cilindros. Projetos com Tags RFID para Cilindros de Gás também podem utilizar esta tag PCB compacta quando são necessários montagem direta sobre metal, longa vida útil e leitura UHF estável.

Compatibilidade com Leitores e Planejamento da Implantação

Para obter o melhor desempenho, a tag deve ser testada com o leitor e a configuração de antenas previstos para o local de instalação. Leitores fixos podem ser utilizados em portais, prateleiras, acessos e pontos automatizados, enquanto dispositivos portáteis são adequados para auditorias, tratamento de exceções e atividades de manutenção. A SCIVAS pode auxiliar na seleção do produto em conjunto com Leitores RFID Industriais, alinhando tag, leitor, posição da antena e plano de codificação ao fluxo operacional. Antes da implantação em grande escala, recomenda-se testar amostras nos ativos reais, confirmar o método de fixação e verificar a precisão de leitura no ambiente normal de operação.

Perguntas frequentes

P1: Para quais ativos metálicos esta tag RFID é indicada?

A P2510-2 foi desenvolvida para identificar equipamentos, ferramentas, contêineres, cilindros, peças automotivas, estruturas externas e outros ativos metálicos. Sua antena é ajustada para superfícies condutivas, nas quais etiquetas RFID convencionais normalmente apresentam alcance reduzido ou leitura instável.

P2: A P2510-2 pode ser instalada diretamente sobre metal?

Sim. Trata-se de uma tag RFID PCB para metal projetada para instalação direta em máquinas, recipientes de aço, estantes metálicas, componentes automotivos e equipamentos externos. O desempenho final deve ser validado no ativo real, pois formato, tamanho da superfície, potência do leitor e ângulo da antena podem influenciar a leitura.

P3: O que torna esta tag adequada para ambientes industriais severos?

A tag utiliza uma estrutura PCB em FR4, possui classificação IP68 e suporta até 98% de umidade sem condensação. Sua faixa de operação é de -40 a +85°C, com temperatura de sobrevivência entre -40 e +150°C. Essas características favorecem o uso em fábricas, pátios externos, centros logísticos e instalações petroquímicas.

P4: Qual é o alcance de leitura da tag RFID P2510-2?

Com leitor fixo, o alcance especificado chega a 15.5 m sobre uma referência metálica de 15 × 2 cm e 8.0 m sobre uma superfície de 14 × 14 cm em condições FCC. Com leitor portátil em condições ETSI, os valores indicados são de até 16.5 m e 8.5 m. O desempenho real depende do leitor, da antena, da instalação e das interferências presentes no local.

P5: Qual chip e protocolo são utilizados?

A P2510-2 utiliza o chip NXP Ucode 8 e é compatível com EPC C1G2 e ISO18000-6C. A configuração de memória inclui EPC de 128 bits e TID de 96 bits, sendo adequada para codificação de ativos, inventários, rastreabilidade de ciclo de vida e integração com sistemas RFID UHF industriais.

P6: Quais métodos de instalação estão disponíveis?

A SCIVAS oferece instalação com adesivo 3M, rebite, ímã ou parafuso. O adesivo facilita a aplicação em superfícies planas, enquanto parafusos e rebites podem ser mais apropriados para uso externo permanente ou equipamentos sujeitos a vibração. O ímã é uma alternativa para testes ou aplicações que exigem remoção e reposicionamento.

P7: A SCIVAS pode personalizar e codificar as tags?

Sim. Estão disponíveis impressão de logotipo, código de barras, número de série, codificação e suporte de design. Esses serviços permitem associar o EPC RFID a números patrimoniais visíveis, registros de manutenção ou dados de sistemas de estoque. Antes da produção, recomenda-se confirmar a regra de codificação, o layout, o método de fixação e o ambiente de leitura.

Lista de etiquetas RFID PCB para metal

Observação: As distâncias de leitura listadas na tabela abaixo podem diferir significativamente do desempenho em condições reais devido às variações nos ambientes de teste. Sempre faça testes práticos para obter resultados precisos.


  P2510-2 — Ficha técnica do produto
