Tags RFID UHF PCB Passivas com Chip UCODE 8

Tags RFID UHF Passivas para Ativos Metálicos Compactos

A SCIVAS P1504-1 foi desenvolvida para empresas que precisam identificar ativos metálicos com tags RFID UHF passivas instaladas diretamente sobre superfícies condutoras. Etiquetas UHF convencionais podem perder grande parte do desempenho quando aplicadas em aço, alumínio, máquinas, contêineres retornáveis, ferramentas, estantes ou componentes automotivos, pois o metal interfere na sintonia da antena. Esta tag RFID PCB antimetal utiliza uma estrutura em FR4 e uma antena otimizada para oferecer identificação mais estável nesses ambientes, mantendo dimensões adequadas para ativos industriais de pequeno porte.

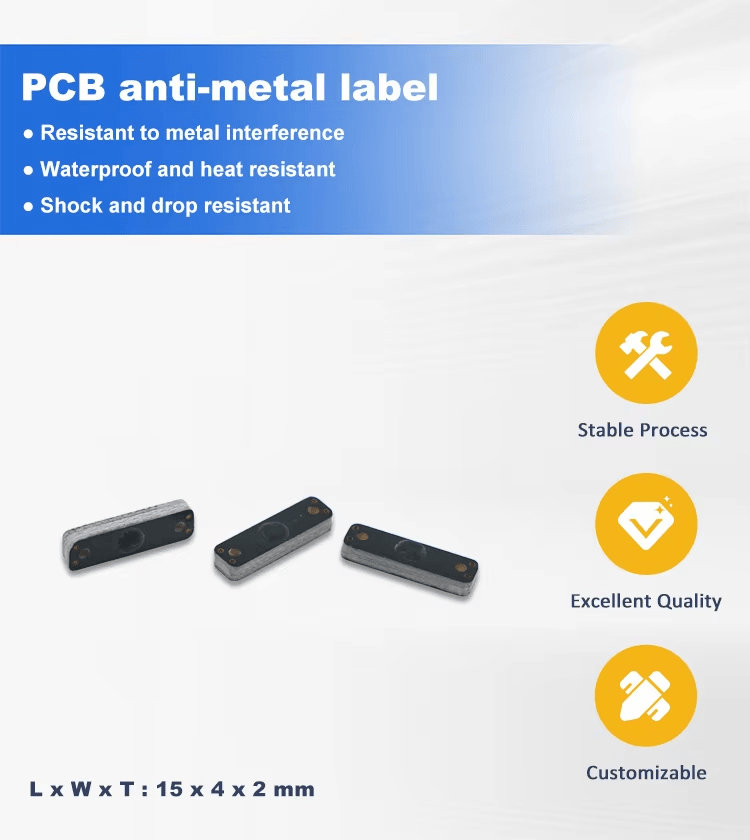

O modelo mede 15 x 4 x 2 mm e pesa apenas 0.3 g. Seu formato estreito é indicado para ferramentas metálicas, dispositivos de produção, peças de reposição, pequenos contêineres, equipamentos de laboratório, ativos de TI e carcaças metálicas nas quais uma tag maior seria inconveniente. O acabamento preto também facilita a integração visual com equipamentos e embalagens de transporte reutilizáveis. Dentro da linha de Tags RFID para Metal, a P1504-1 atende projetos que exigem dimensões compactas, identificação EPC confiável e diferentes alternativas de instalação.

Identificação UHF Estável em Superfícies Metálicas

A P1504-1 opera conforme EPC C1G2 e ISO18000-6C, permitindo sua utilização com sistemas UHF comuns de rastreamento de ativos e controle de inventário. A configuração padrão utiliza o chip NXP Ucode 8, com memória EPC de 128 bits e memória TID de 96 bits. A área EPC permite gravar códigos de ativos serializados, enquanto o TID ajuda integradores e operadores a verificar a identidade do chip durante o cadastro, a manutenção ou o tratamento de exceções. Essa compatibilidade facilita a integração com middleware RFID, sistemas de armazém, ERP, WMS e bancos de dados de ativos.

O alcance efetivo depende da potência do leitor, da antena, da superfície de instalação, da orientação da tag, das regulamentações locais e das condições do ambiente. Em testes anteriores realizados sob condições FCC, a leitura com equipamento fixo alcançou até 13.5 m sobre uma referência metálica de 15 x 2 cm e 5.5 m sobre uma referência de 14 x 14 cm. Com leitor portátil, os resultados chegaram a 8.0 m e 1.0 m, respectivamente. Esses valores tornam a tag adequada para portais de verificação, conferência em docas, auditorias de ferramentas e localização manual de ativos.

Estrutura FR4 Resistente para Operações Industriais

O corpo em FR4 oferece uma combinação de tamanho compacto, resistência mecânica e comportamento de radiofrequência apropriado para superfícies metálicas. A tag possui especificação IP68 e resistência a umidade de até 98% sem condensação, podendo ser utilizada em armazéns, pátios externos, linhas de produção, instalações petroquímicas, peças automotivas e contêineres logísticos. A temperatura de operação varia de -40 a +85°C, enquanto a temperatura suportada varia de -40 a +150°C. Isso proporciona uma alternativa mais durável às etiquetas adesivas convencionais em aplicações com água, poeira, vibração, mudanças térmicas ou manuseio repetitivo.

O método de instalação pode ser escolhido conforme o tipo de ativo. A SCIVAS pode fornecer a tag com adesivo 3M para aplicações discretas e de baixo perfil ou com opções para parafuso, rebite e fixação magnética quando o projeto exige maior retenção ou remoção periódica. Essa flexibilidade é importante porque o estado da superfície, o valor do equipamento, a rotina de manutenção e a vida útil prevista variam de uma aplicação para outra. Ferramentas alugadas podem exigir uma fixação permanente, enquanto gabaritos, contêineres retornáveis ou ativos temporários podem se beneficiar de uma solução removível.

Personalização para Projetos Prontos para Implantação

A SCIVAS oferece impressão de logotipo, código de barras, número de série, codificação e suporte ao desenvolvimento visual. As tags podem ser entregues de acordo com os códigos internos de ativos, registros de ERP, dados de WMS ou estruturas de identificação do cliente. Um código de barras ou número de série visível também funciona como método alternativo de identificação quando o leitor RFID, o scanner ou a conexão com o sistema não está disponível. Isso é especialmente útil em operações que combinam leitura RFID e inspeção visual durante recebimento, transferência, manutenção, reparo ou expedição.

Para integradores, a P1504-1 pode fazer parte de uma arquitetura de identificação mais ampla. O cliente pode utilizar diferentes Tags RFID para ativos não metálicos ou aplicações especiais e reservar este modelo para superfícies condutoras que exigem uma solução UHF compacta. Em projetos com portais ou pontos de leitura automatizados, recomenda-se testar a tag com Leitores RFID UHF Fixos adequados para confirmar distância, ângulo da antena, posicionamento e orientação antes da implantação em grande escala.

A P1504-1 é indicada para rastreamento industrial, controle de inventário, logística, ferramentas, equipamentos petroquímicos, componentes automotivos, ativos de segurança, cilindros de gás, painéis externos, contêineres e embalagens retornáveis. Para projetos OEM, distribuidores, integradores e usuários finais, a SCIVAS pode auxiliar na definição do posicionamento, formato de codificação, embalagem e procedimentos de teste de amostras conforme a superfície metálica e o fluxo de leitura. O resultado é uma solução RFID UHF passiva adaptada ao ativo, ao ambiente do leitor e ao objetivo de rastreamento.

Perguntas Frequentes

Q1: Qual é a principal vantagem da P1504-1 no rastreamento de ativos metálicos?

A P1504-1 foi projetada para manter a leitura em superfícies condutoras nas quais etiquetas UHF convencionais podem perder desempenho. Seu formato PCB antimetal compacto oferece identificação confiável em ferramentas, contêineres, estantes, carcaças de equipamentos, componentes automotivos e outros ativos metálicos com espaço de instalação limitado.

Q2: Este modelo é uma tag RFID UHF passiva?

Sim. A P1504-1 é uma tag RFID UHF passiva e não utiliza bateria interna. Ela recebe energia do campo de radiofrequência emitido pelo leitor e opera com sistemas EPC C1G2 e ISO18000-6C, reduzindo a necessidade de manutenção em programas de identificação de longo prazo.

Q3: Qual chip e qual memória são utilizados na configuração padrão?

A configuração padrão utiliza o chip NXP Ucode 8, com memória EPC de 128 bits e memória TID de 96 bits. Essa capacidade atende à gravação de códigos serializados e à verificação da identidade do chip. As regras de codificação podem ser definidas antes da produção para compatibilidade com o banco de dados do cliente.

Q4: Como a tag pode ser instalada em diferentes ativos metálicos?

A tag pode ser instalada com adesivo 3M, parafuso, rebite ou fixação magnética. O adesivo é adequado para superfícies limpas e planas, enquanto parafusos e rebites são recomendados quando há vibração, impacto ou necessidade de retenção prolongada. A opção magnética pode ser utilizada em testes e aplicações temporárias.

Q5: Qual alcance de leitura pode ser esperado?

O alcance varia conforme o leitor, a antena, a potência, o tamanho da superfície metálica, a orientação e as regras locais de frequência. Em testes FCC anteriores, a leitura fixa atingiu até 13.5 m e a leitura portátil chegou a 8.0 m sobre uma referência metálica de 15 x 2 cm. Recomenda-se validar o desempenho no ambiente real do projeto.

Q6: A SCIVAS pode personalizar as tags antes do envio?

Sim. A SCIVAS oferece impressão de logotipo, código de barras, número de série, codificação e suporte ao desenvolvimento. Esses serviços permitem receber tags preparadas para implantação, reduzindo etapas adicionais de processamento para distribuidores, integradores e empresas com grandes cadastros de ativos.

Q7: Quais aplicações são mais adequadas para este produto?

Este modelo é indicado para ativos metálicos compactos usados em logística, controle de inventário, gestão de ferramentas, componentes automotivos, equipamentos petroquímicos, segurança, cilindros de gás, equipamentos externos e contêineres retornáveis. É uma opção para projetos que precisam de uma tag UHF IP68, compacta e com métodos flexíveis de instalação.
