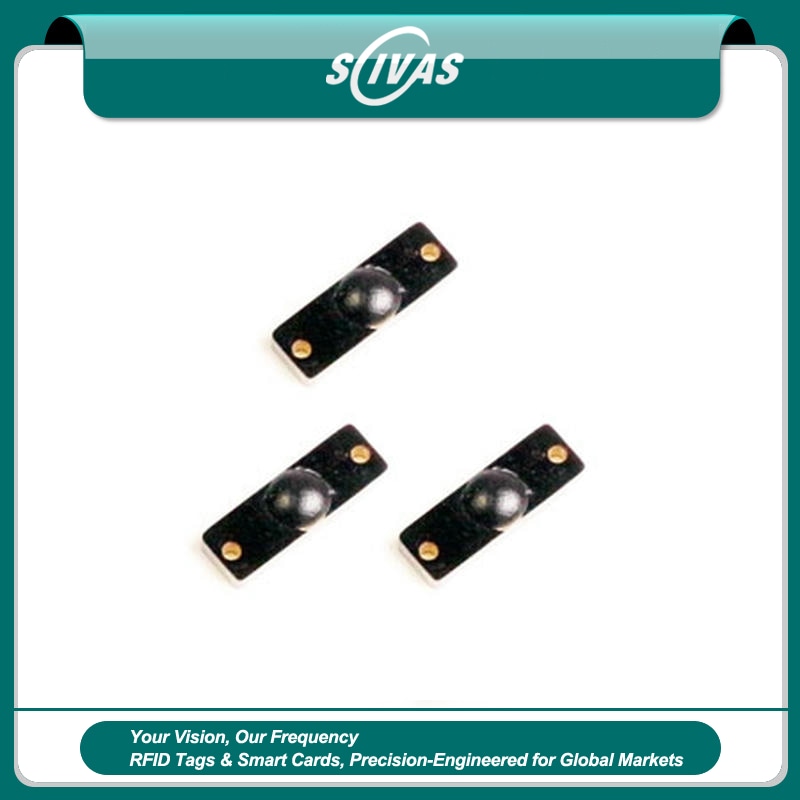

Tags RFID UHF PCB Compactas para Ferramentas em Metal

Esta tag RFID é fabricada sobre uma base PCB/FR-4 desenvolvida para superar as limitações de desempenho que as etiquetas RFID convencionais apresentam quando aplicadas diretamente sobre objetos metálicos. Opera na faixa de 860 MHz a 960 MHz e é compatível com o padrão ISO18000-6C (EPC Class 1 Gen 2). Trata-se de uma tag RFID para metal indicada para rastreamento de ferramentas, gestão de estoques, logística de armazéns, controle de ativos de TI, identificação patrimonial, acompanhamento de componentes automotivos, varejo e processos de fabricação industrial.

Tags RFID para Metal com Identificação Compacta de Ativos

A SCIVAS P1204-1 foi desenvolvida para compradores que precisam de tags RFID para metal, mas não dispõem de espaço suficiente para instalar uma etiqueta industrial de grandes dimensões. As superfícies metálicas normalmente interferem no funcionamento de um inlay RFID convencional, provocando leituras fracas, instáveis ou falhas durante a codificação. A estrutura PCB para metal deste modelo utiliza material FR4 e um desenho de antena ajustado para superfícies condutoras, mantendo um desempenho UHF estável quando a tag é aplicada diretamente em ferramentas, peças de reposição, recipientes metálicos, dispositivos eletrônicos, gabaritos e equipamentos de produção.

Com apenas 12.0 x 4.0 mm e peso de 0.2 g, a tag é adequada para pequenos objetos metálicos nos quais uma etiqueta convencional ou uma tag rígida volumosa seria difícil de instalar. Sua espessura é de 1.5 mm sem a saliência do IC e de 2.5 mm com a saliência do IC. Esse formato permite a instalação em áreas estreitas, rebaixos ou pontos onde uma aparência discreta e de baixo perfil é importante. Para fábricas, armazéns, centros de manutenção e integradores de sistemas, o tamanho compacto facilita a inclusão de pequenos ativos em programas de rastreamento RFID mais abrangentes.

Desempenho UHF Estável em Superfícies Condutoras

A P1204-1 é compatível com EPCglobal Gen2 e ISO/IEC 18000-6C, com opções de frequência para projetos que operam nas bandas EU 865-868 MHz e US 902-928 MHz. O chip NXP UCODE 8 oferece memória EPC de 128 bits e memória TID de 96 bits para identificação padronizada. A memória USER é de 0 bits, mantendo a configuração direcionada à codificação EPC, à conferência rápida de inventários e à identificação individual dos ativos, sem armazenamento adicional desnecessário na própria tag.

Quando instalada corretamente sobre metal, a distância de leitura pode chegar a 1.5 m com um leitor fixo, tanto nas configurações de frequência dos Estados Unidos como da União Europeia. Com um leitor portátil, o alcance pode chegar a 0.6 m, sendo adequado para auditorias de ferramentas, inspeções de equipamentos, conferências de prateleiras e rotinas de manutenção. O desempenho real depende da potência do leitor, da configuração da antena, da posição de instalação, dos materiais próximos e das condições locais de radiofrequência. Por isso, recomenda-se testar amostras antes da implantação em grande escala.

Estrutura PCB para metal Durável para Uso Industrial

Como parte da linha de Tags RFID PCB para Metal da SCIVAS, este modelo foi projetado para aplicações que exigem dimensões reduzidas, leitura direta sobre metal e resistência ambiental. O grau de proteção IP68 contribui para proteger a tag em ambientes internos e externos exigentes. A faixa de temperatura de operação de -20°C a +100°C atende a condições comuns em armazéns, fábricas, operações automotivas e sistemas de gestão de equipamentos. A temperatura de armazenamento varia de -20°C a +150°C, proporcionando estabilidade adicional durante o transporte e a armazenagem.

A tag permite operações de leitura e gravação, suporta até 100.000 ciclos de gravação e oferece retenção de dados de até 50 anos. Essas características tornam o modelo adequado para programas de identificação de longo prazo, nos quais a tag permanece instalada durante a vida útil de uma ferramenta, componente ou ativo metálico. A fixação adesiva agiliza a instalação sem necessidade de perfuração ou elementos mecânicos, reduzindo o tempo de implantação em projetos com centenas ou milhares de itens.

Principais Aplicações da Tag RFID P1204-1

A P1204-1 é indicada para gestão de ativos de TI, rastreamento de ferramentas, inspeção de equipamentos, identificação de componentes automotivos, controle de inventário em armazéns, gestão de estruturas de varejo e identificação de pequenas peças metálicas. Também pode ser utilizada em ambientes de manufatura enxuta, nos quais os operadores precisam confirmar rapidamente se um item passou pelas etapas de armazenamento, produção, inspeção, manutenção ou reparo.

Nessas operações, tags RFID compactas para rastreamento de equipamentos metálicos ajudam a reduzir erros de leitura manual e melhoram a visibilidade dos ativos sem alterar sua forma ou dificultar o manuseio. Em comparação com Tags RFID para Metal de maiores dimensões, este modelo não foi desenvolvido para maximizar a leitura a longa distância. Sua principal vantagem é o equilíbrio entre tamanho reduzido, baixo peso, proteção IP68, instalação adesiva e desempenho UHF estável sobre metal.

Essa combinação é especialmente útil quando a área disponível para instalação é limitada, quando a etiqueta precisa permanecer discreta ou quando o projeto exige a identificação de um grande número de pequenos ativos metálicos com controle de custos.

Fornecimento de Fábrica e Suporte para Projetos

A SCIVAS fornece a P1204-1 na cor preta como padrão e pode avaliar outras opções, como branco, vermelho, verde ou azul, de acordo com os requisitos do projeto. O preço unitário varia de USD 0.22 a 0.63, e o MOQ é de 50 peças, permitindo tanto a realização de testes-piloto como a compra em lotes. As aprovações REACH, RoHS e CE auxiliam compradores e integradores no atendimento aos requisitos de aquisição de projetos RFID profissionais.

Para a integração do sistema, recomendamos testar a tag em conjunto com os leitores RFID planejados, o posicionamento das antenas, o fluxo do software e a superfície real de instalação. Esse processo permite confirmar a distância de leitura, a codificação e o posicionamento antes da produção em massa. Para projetos que exigem tags RFID para metal com estrutura PCB fina, proteção IP68 e identificação UHF confiável, a SCIVAS pode ajudar a avaliar o modelo, a configuração do chip, o método de fixação e a quantidade necessária para cada aplicação.

Perguntas Frequentes

Por que a P1204-1 é adequada para ativos metálicos?

A P1204-1 utiliza uma estrutura de antena PCB para metal, em vez de um inlay convencional, e foi ajustada especificamente para superfícies condutoras. Isso reduz o problema de dessintonização que normalmente ocorre quando uma tag RFID é instalada diretamente sobre metal. Seu pequeno corpo em FR4 também facilita a aplicação em ferramentas, dispositivos, peças metálicas e equipamentos compactos.

Esta tag foi desenvolvida para leitura RFID de longa distância?

O modelo prioriza a identificação compacta sobre metal, e não o alcance máximo de leitura. Com um leitor fixo, a distância pode chegar a 1.5 m sobre metal, enquanto um leitor portátil pode alcançar até 0.6 m. Para projetos que exigem distâncias maiores, uma tag para metal de dimensões superiores pode ser mais adequada.

A P1204-1 pode ser usada para rastreamento de ferramentas?

Sim. O corpo de 12.0 x 4.0 mm é apropriado para identificar pequenas ferramentas, instrumentos metálicos, moldes, gabaritos e componentes substituíveis. É especialmente útil quando o item oferece pouco espaço para etiquetagem, mas precisa ser identificado por UHF durante inventários, manutenção ou gestão de ferramentarias.

Qual chip é utilizado nesta tag PCB para metal?

A P1204-1 utiliza o chip NXP UCODE 8 e oferece memória EPC de 128 bits e TID de 96 bits. O modelo não possui memória USER, sendo adequado para numeração baseada em EPC, codificação rápida e identificação padronizada de ativos. A tag permite leitura e gravação e suporta até 100.000 ciclos de gravação.

Como a tag deve ser instalada em superfícies metálicas?

O método padrão é a fixação adesiva. Antes da aplicação, a superfície metálica deve estar limpa, seca e livre de óleo, poeira ou revestimentos soltos. Recomenda-se testar diferentes posições no ativo, pois bordas, curvas, parafusos e outras estruturas metálicas próximas podem influenciar o desempenho da leitura RFID.

A tag é resistente para utilização em ambientes industriais?

Sim. A tag possui grau de proteção IP68, opera entre -20°C e +100°C e pode ser armazenada entre -20°C e +150°C. Essas especificações atendem a muitas aplicações em armazéns, fábricas, oficinas e sistemas de rastreamento de equipamentos. Ainda assim, o comprador deve testar amostras nas condições reais de produtos químicos, impactos e processos de limpeza do projeto.

A SCIVAS fornece amostras para testes antes da compra em lote?

Sim. O MOQ é de 50 peças, permitindo a realização de pequenos testes-piloto antes de uma implantação maior. A SCIVAS pode fornecer orientações com base no ativo metálico, no tipo de leitor, na distância esperada, na superfície de instalação e na quantidade do projeto. O teste prévio ajuda a confirmar as dimensões, o desempenho de leitura e o método de fixação antes da compra em massa.

Lista de etiquetas RFID PCB para metal

Observação: As distâncias de leitura listadas na tabela abaixo podem diferir significativamente do desempenho em condições reais devido às variações nos ambientes de teste. Sempre faça testes práticos para obter resultados precisos.
