Tags RFID UHF Compactas para Ativos Metálicos

A SCIVAS fornece uma ampla linha de Tags RFID em PCB para diferentes aplicações industriais. Essas tags podem ser instaladas diretamente em placas, componentes ou ativos metálicos, apoiando processos como gestão da cadeia de suprimentos, rastreamento logístico, acompanhamento da produção, controle de estoque e autenticação de produtos. Fabricadas sobre uma base FR4, foram desenvolvidas para superar a perda de desempenho que tags RFID convencionais normalmente apresentam sobre superfícies metálicas. Também podem ser personalizadas em diferentes dimensões para atender às limitações de espaço de cada projeto.

Tags RFID em PCB com longo alcance para aplicações UHF sobre metal

Tags RFID UHF em PCB para Pequenos Ativos Metálicos

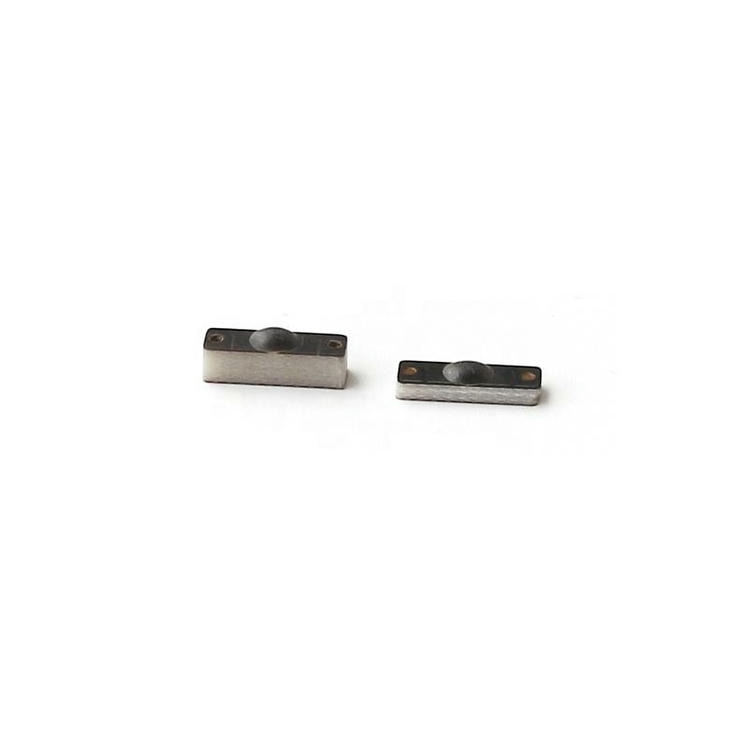

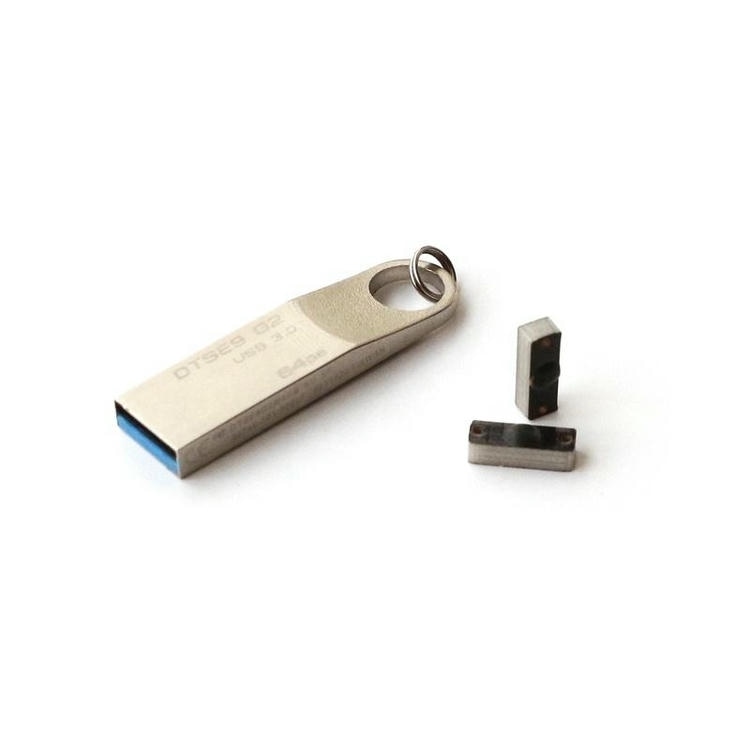

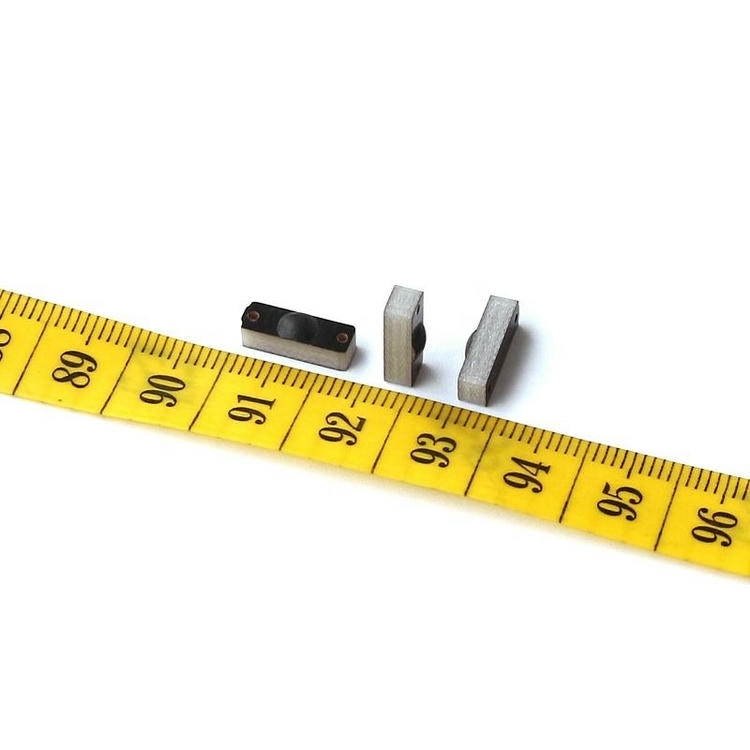

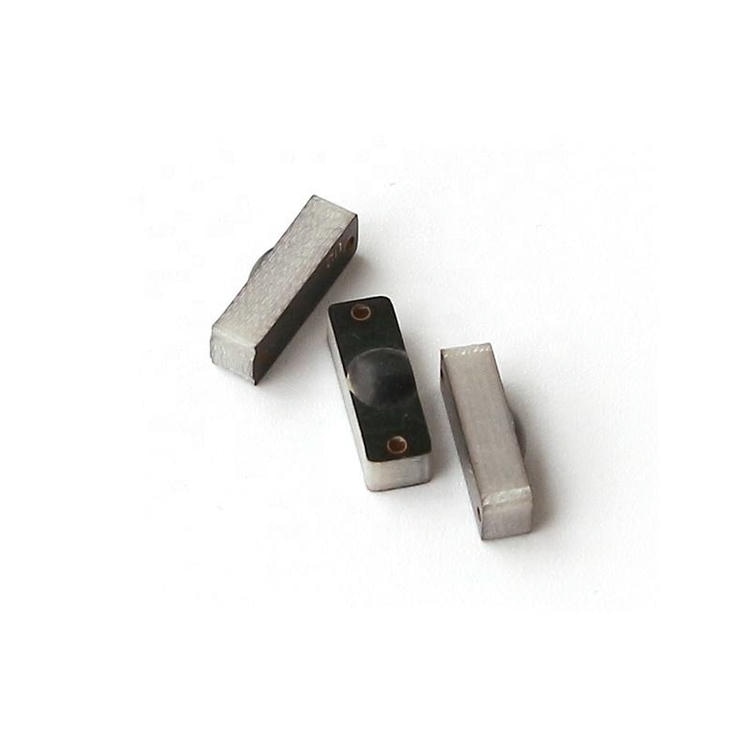

A SCIVAS desenvolveu esta Tag RFID UHF para metal para projetos em que o ativo precisa de um ponto de identificação compacto, legível e durável, sem a necessidade de uma carcaça moldada de grandes dimensões. Produzida em PCB FR4 e medindo apenas 12x4x3mm, é indicada para pequenas ferramentas, dispositivos de produção, recipientes metálicos, conjuntos eletrônicos, equipamentos retornáveis e áreas de estoque com alta densidade, onde cada milímetro é importante. Diferentemente de um inlay convencional, que perde desempenho quando aplicado sobre superfícies condutoras, esta tag foi projetada especificamente para uso direto sobre metal.

Estrutura Compacta em PCB com Leitura Estável sobre Metal

A tag utiliza uma estrutura de antena baseada em PCB para manter um desempenho de radiofrequência mais estável em superfícies metálicas. Seu corpo compacto permite adicionar identificação RFID a itens que não comportam uma etiqueta larga ou uma tag rígida de maior altura. A instalação adesiva agiliza a aplicação sem perfuração, parafusos ou alterações mecânicas, sendo especialmente útil em ferramentarias, áreas de manutenção, fábricas de eletrônicos e operações de gestão de ativos. A cor padrão é preta, com opções em vermelho, azul, verde ou branco para facilitar a classificação visual por departamento, tipo de ativo, ciclo de inspeção ou lote de projeto.

Protocolos UHF, Frequências Regionais e Memória

O produto atende aos protocolos EPC Class 1 Gen 2 e ISO18000-6C, com opções de frequência de 902-928MHz para a faixa dos Estados Unidos e 865-868MHz para a faixa europeia. O chip NXP UCODE8 oferece EPC de 128 bits, TID de 96 bits e funcionalidade de leitura e gravação para identificação serializada de ativos. Com 100,000 ciclos de gravação e retenção de dados de até 50 anos, pode apoiar programas de longo prazo em que os identificadores precisam ser codificados, verificados e auditados repetidamente. Para empresas que comparam diferentes Tags RFID, esta construção em PCB oferece uma solução direcionada a pequenos ativos condutores.

Alcance de Leitura em Inventários, Manutenção e Auditorias

Em testes típicos sobre metal, a tag pode alcançar até 2.4m com leitor fixo na faixa dos Estados Unidos e até 0.9m com leitor portátil na mesma faixa. O resultado real depende da potência do leitor, configuração da antena, formato do ativo, posição de instalação, densidade de metal ao redor e regulamentação local de frequência. Na prática, portais fixos ou estações de bancada podem ser usados para contagens em lote, enquanto leitores portáteis atendem inventários cíclicos, verificações de reparo e buscas por ativos ausentes. Quando o projeto exige um ambiente UHF completo, a tag pode ser combinada com Leitores RFID UHF Fixos ou dispositivos portáteis.

Proteção IP68 para Rastreamento de Ativos Industriais

O rastreamento industrial não depende apenas da distância de leitura. As tags podem ficar expostas a poeira, água, atrito durante o manuseio, variações de temperatura e rotinas de limpeza. Esta tag RFID em PCB para metal possui grau de proteção IP68, temperatura de operação de -40°C a +100°C e tolerância de armazenamento de -40°C a +150°C. Essas especificações favorecem seu uso em ambientes de produção, armazéns, gestão de equipamentos e aplicações externas nas quais etiquetas comuns podem ser frágeis ou apresentar leitura instável sobre metal. O formato reduzido também ajuda a diminuir o risco de levantamento das bordas, impactos e interferência visual em componentes compactos.

Recomendações de Instalação para Identificação Confiável

Para obter melhor desempenho em campo, a tag deve ser posicionada onde a antena do leitor consiga acessar o ativo sem bloqueio por outra camada metálica. Em peças curvas, rebaixadas ou instaladas em áreas congestionadas, uma pequena alteração de posição pode melhorar significativamente o ângulo de leitura. Durante a aprovação das amostras, a SCIVAS pode ajudar a comparar o desempenho em diferentes pontos e avaliar se esta tag compacta em PCB é a opção mais adequada ou se o projeto necessita de uma estrutura para metal maior. Esse teste prático é relevante para integradores que desenvolvem sistemas de inventário, estações de reparo, armários de ferramentas ou projetos de rastreabilidade da produção.

Personalização de Fábrica e Suporte ao Projeto

Como fabricante, a SCIVAS pode apoiar a seleção do modelo considerando o material do ativo, a área disponível para instalação, a distância de leitura desejada, o tipo de leitor, as regras de codificação e a quantidade do projeto. Antes da produção em massa, podem ser avaliados cores, codificação por lote, testes de amostras e embalagem conforme o fluxo operacional do cliente. Para compradores que precisam de outras alternativas para superfícies metálicas, a linha de Tags RFID para Metal também inclui modelos em cerâmica, material flexível, ABS, plástico, papel e PVC, além de tags para prateleiras, atendendo diferentes requisitos de dimensão, temperatura, superfície e custo.

Perguntas Frequentes

Q1: Por que esta tag em PCB é adequada para metal?

A1: A tag utiliza uma estrutura de antena em PCB desenvolvida para superfícies condutoras, mantendo uma resposta mais estável quando instalada diretamente sobre metal. Um inlay RFID convencional tende a perder sintonia ou apresentar baixa leitura nessas condições, enquanto este modelo foi projetado para pequenas ferramentas, dispositivos, placas de equipamentos e outros ativos metálicos compactos.

Q2: Quais leitores podem ser usados com esta tag UHF?

A2: Ela funciona com leitores UHF compatíveis com EPC Class 1 Gen 2 e ISO18000-6C na faixa de frequência regional adequada. Leitores fixos são indicados para bancadas, armários e portais, enquanto os Leitores RFID Portáteis são úteis em inspeções de campo, auditorias de ferramentas e verificações de manutenção.

Q3: A SCIVAS pode codificar as tags antes do envio?

A3: Sim. A pré-codificação pode ser definida conforme as regras do projeto, incluindo sequência EPC, código do ativo, formato do banco de dados do cliente ou agrupamento por caixa. Fornecer o plano de codificação antes da produção reduz a preparação no local e facilita a associação entre os ativos físicos e os registros do sistema após a entrega.

Q4: Como testar o alcance antes da implantação em massa?

A4: Recomendamos testar amostras no mesmo material, posição de instalação e configuração de leitor que serão usados no projeto final. O formato do metal, o ângulo da antena, a potência do leitor e os objetos próximos podem afetar o resultado. Um teste-piloto ajuda a confirmar a zona de leitura prática antes de uma compra em maior escala.

Q5: A fixação adesiva é adequada ao uso industrial?

A5: A instalação adesiva é apropriada para muitas superfícies metálicas limpas, especialmente quando não é permitido perfurar ou quando o ativo é pequeno demais para parafusos. Para obter boa aderência, a superfície deve estar seca, limpa e sem óleo. Impactos mecânicos intensos ou superfícies irregulares podem exigir uma avaliação adicional do processo de instalação.

Q6: Quais aplicações combinam com esta tag compacta?

A6: O modelo é indicado para rastreamento de ferramentas, identificação de componentes metálicos, manutenção de equipamentos, dispositivos de linha de produção, itens metálicos retornáveis, auditorias de estoque e gestão serializada de ativos industriais. A pequena área ocupada é especialmente útil quando o ativo tem espaço limitado, mas ainda exige leitura UHF.

Q7: Quais informações devo enviar para solicitar uma cotação?

A7: Informe a quantidade desejada, o material do ativo, a superfície de instalação, a distância de leitura esperada, o modelo do leitor, a região de frequência, a preferência de cor e a necessidade de codificação. Fotos ou desenhos do ativo também ajudam a SCIVAS a recomendar o modelo e o método de teste mais adequados.

Lista de etiquetas RFID PCB para metal

Observação: As distâncias de leitura listadas na tabela abaixo podem diferir significativamente do desempenho em condições reais devido às variações nos ambientes de teste. Sempre faça testes práticos para obter resultados precisos.
